异形弯臂式连接固定杠杆构件

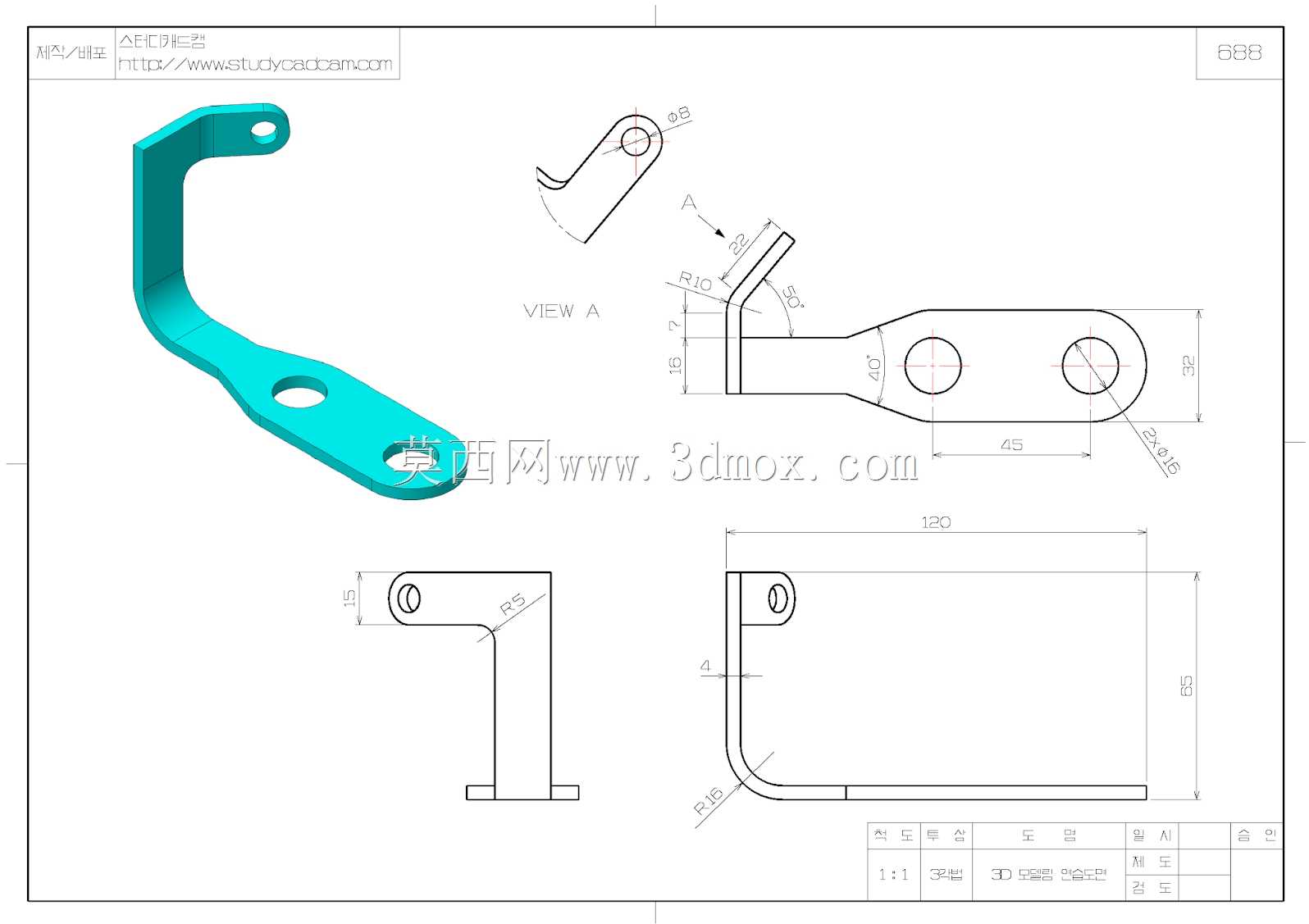

　　该类弯臂式杠杆构件多应用于轻载传动的机械联动场景，常见于小型设备的行程触发机构、手动操作的锁止联动单元、轻工设备的工位切换拨杆结构中，承担力的转向传递与位置限位的双重作用。从结构形态来看，构件整体采用折弯式长条形布局，一端设置带钩状的卡接端头，端头处开有圆形通孔，用于铰接定位或者挂接复位弹性件，钩头的圆弧过渡经过曲率优化，避免挂接或者铰接转动过程中出现应力集中，同时减少与配合件的滑动摩擦损耗。构件中段为平滑过渡的弯弧段，该段的折弯角度根据实际安装空间的避让需求设计，既能够绕过设备内部的相邻结构件，避免运动过程中发生干涉，又能保证力传递过程中的力矩臂长度符合操作力的设计要求，弯弧段的截面采用等厚设计，

　　适配常规钣金冲压或者型材铣削的加工工艺，不需要特殊的成型工装即可完成加工。构件另一端为平直的安装段，上面开设两个不同直径的圆形通孔，靠近弯弧段的通孔直径稍小，用于穿装定位销或者连接销轴，实现构件与主动端或者从动端部件的铰接，最外端的通孔直径稍大，既可以作为固定安装的螺栓过孔，也可以作为行程限位的配合孔，与设备机架上的限位销配合，约束构件的摆动行程范围。设计过程中，首先需要明确构件的摆动行程范围，根据两端铰接点的相对位置确定弯臂的折弯角度，确保整个摆动行程内，构件的所有轮廓都与周边相邻部件保留至少2mm的安全间隙，避免运动过程中出现剐蹭卡滞。其次要根据传递的载荷大小确定构件的板材厚度，

　　这类轻载杠杆构件通常采用3-5mm厚的碳素结构钢加工，表面做发黑或者镀锌处理，兼顾结构强度与防锈能力，钩头位置的受力集中区域需要做局部加厚或者倒圆角处理，避免反复受力后出现疲劳断裂。安装边界方面，构件的铰接端中心到最远端安装孔中心的直线距离为核心安装尺寸，安装时需要保证铰接销轴与安装面的垂直度，避免构件摆动时出现偏载，两个安装孔的中心距需要严格控制公差，确保与配合部件的连接精度，钩头位置的开口尺寸需要与配合的挂接件直径匹配，间隙控制在0.2-0.5mm之间，既保证挂接拆卸的便利性，又避免间隙过大导致传动过程中出现冲击异响。这类构件在实际使用中，通常会配合复位弹簧使用，当主动端施加的操作力撤销后，弹簧能够带动构件回到初始位置，

　　实现机构的自动复位，部分需要位置保持的场景下，还会在安装段的对应位置设置定位凹坑，与弹簧销配合实现不同工位的位置锁定。从建模逻辑来看，绘制该构件时首先需要绘制整体的轮廓草图，确定各段的长度、折弯角度以及孔位的相对位置，然后通过拉伸命令生成基础实体，之后对所有的锐边做倒圆角处理，尤其是折弯位置的内外侧圆角，需要根据板材厚度设置合理的圆角半径，避免加工时出现开裂或者应力集中，最后对孔位做倒角处理，方便销轴或者螺栓的装配导入。
