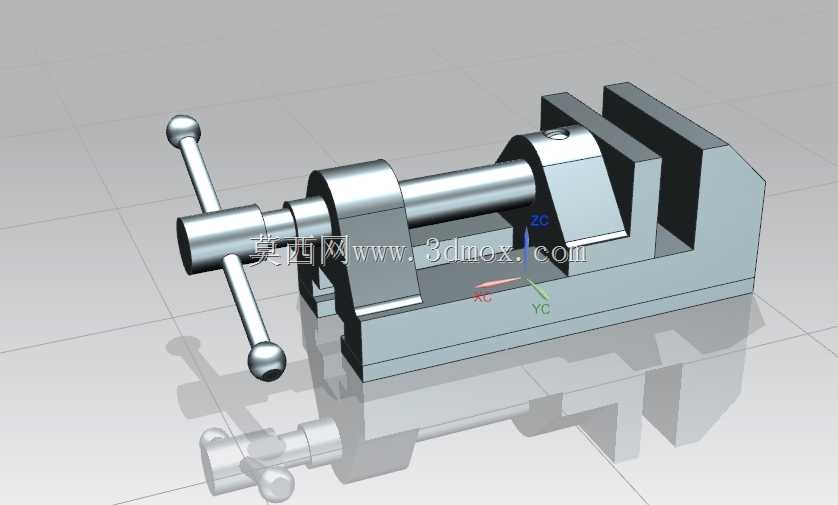

机加工用螺杆式台钳完整装配结构

　　在常规机加工、钳工装配、小型工件修配场景中，台钳是工位上最基础也最高频使用的夹持工装，这套台钳装配结构覆盖了固定钳身、活动钳身、传动螺杆、手柄、钳口垫板等全部核心部件，完全还原了实际台钳的运动逻辑与装配关系。从实际使用场景来看，这类台钳多安装在钳工台、铣床、钻床的工作台面上，用来夹持金属、非金属工件，完成锉削、锯切、钻孔、攻丝、打磨、小型零件装配等工序，夹持稳定性直接决定加工精度与操作安全，因此结构设计上优先保证刚性与夹紧力传递效率。

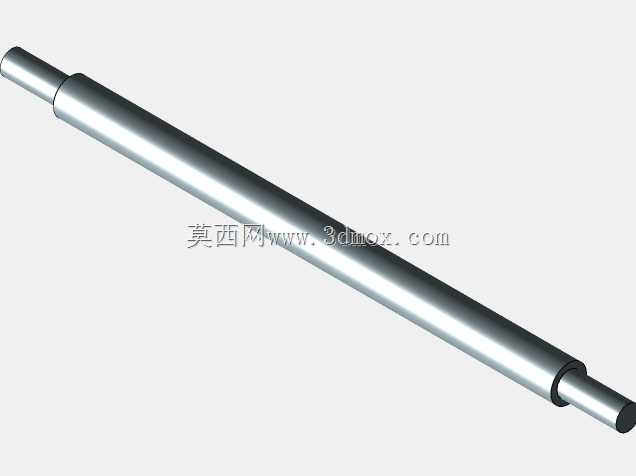

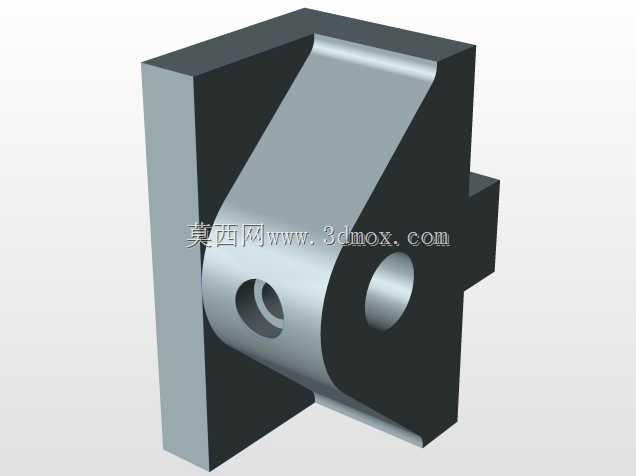

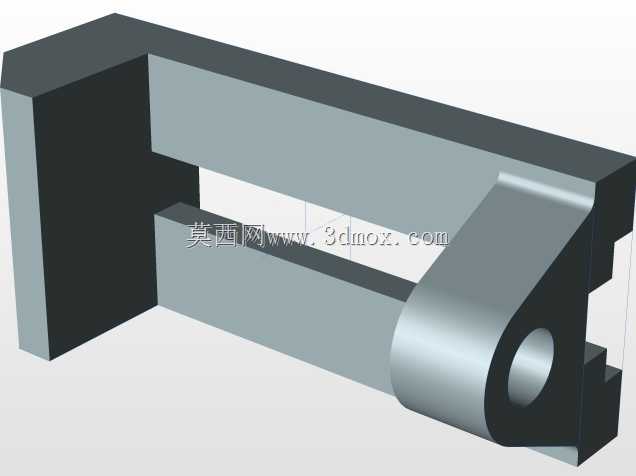

　　这套台钳的设计思路完全遵循传统机用虎钳的成熟传动逻辑，采用螺杆螺母副作为核心传动结构，螺杆两端通过轴肩与固定钳身的安装孔形成回转约束，转动手柄时螺杆仅做周向旋转，与活动钳身内嵌的螺母配合，将旋转运动转化为活动钳身沿导轨方向的直线进给，实现钳口的开合与夹紧动作。固定钳身作为整个结构的基座，底部预留了与工作台连接的安装边界，通常采用螺栓穿过基座的沉孔与工作台T型槽配合固定，安装时需保证钳身导轨面与工作台面的平行度，避免夹持工件时出现倾斜。活动钳身与固定钳身的配合面采用燕尾式导轨结构，这种结构能承受较大的夹紧反力，同时保证活动钳身进给过程中的直线度，不会出现上下翘动或左右偏移，导轨配合间隙可通过侧边的调整螺钉进行微调，长期使用磨损后也能补偿间隙，保持夹持精度。

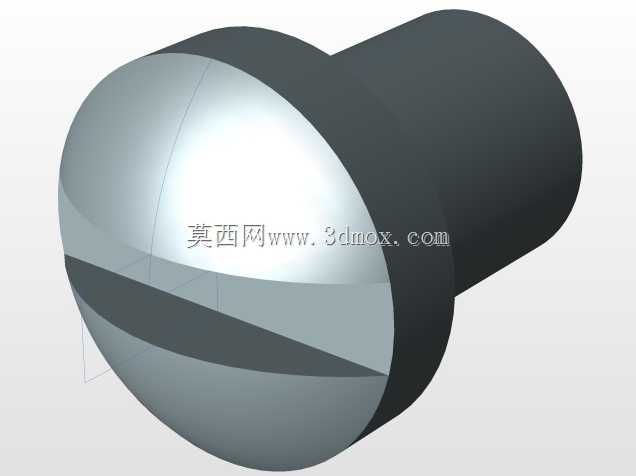

　　钳口部分采用可拆卸的垫板结构，垫板表面加工有交叉网纹，用来增加夹持时的摩擦力，避免工件受力打滑，当垫板磨损后可直接拆卸更换，无需更换整个钳身，降低维护成本。传动螺杆的端部设计了穿装手柄的通孔，手柄为两端带球形端头的圆杆结构，球形端头能避免操作时手部滑脱，同时可根据需要接长手柄来增大夹紧力矩，应对大尺寸、高硬度工件的夹持需求。从外形尺寸边界来看，这类常规台钳的钳口宽度通常在100mm到150mm区间，最大开口量与钳身长度匹配，安装时需在工作台预留足够的操作空间，尤其是手柄转动范围内不能有其他设备或障碍物，保证操作时手柄可完整回转，快速调整钳口开合度。

　　在结构细节处理上，螺杆与固定钳身的配合位置设计有防尘结构，避免加工产生的铁屑、粉尘进入螺纹配合面与导轨面，造成传动卡滞或部件磨损；活动钳身的行程限位通过螺杆端部的轴肩与螺母端面的接触实现，防止活动钳身进给超程从固定钳身中脱出。整套装配结构的所有部件都遵循互换性设计原则，各零件的配合公差选用基孔制间隙配合与过渡配合，既保证装配便捷性，又能满足传动精度要求，比如螺杆与固定钳身孔的配合采用H8/h7间隙配合，保证螺杆转动灵活无卡滞，导轨面的配合采用H7/g6间隙配合，兼顾导向精度与滑动顺畅性。

　　实际选型应用时，需根据常加工工件的尺寸、加工时的切削力大小匹配对应规格的台钳，若用于钻床、铣床等有较大切削振动的场景，除了螺栓固定外，还可在台钳基座与工作台之间增加定位键，与工作台T型槽配合，承受切削时的横向力，避免台钳在加工过程中出现位移。这套完整的装配结构可直接作为工装设计的参考模板，也可用于教学场景中讲解螺旋传动机构、导轨配合结构的实际应用，建模时所有零件的装配约束完全按照实际装配关系设置，可实现钳口开合的运动仿真，直观展示台钳的工作原理。
