成型机切削刀头装配结构设计

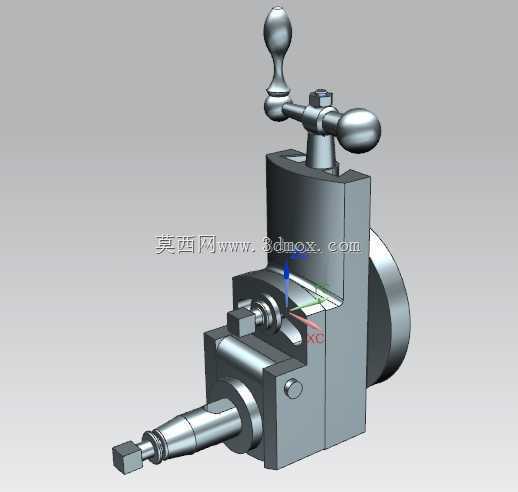

该刀头组件是金属切削成型加工设备的核心执行部件，主要应用于普通车床、专用成型机床的金属工件切削加工场景，可完成工件外圆成型、端面切削、槽型加工等多类机加工序，是机加工生产环节中直接承担切削作业的终端功能单元，直接决定工件加工的成型精度与表面加工质量。从实际功能来看，该刀头组件集成了刀具装夹、进给调节、手动微调、位置锁紧等多重功能，操作人员可通过顶部的球形手柄完成刀架的进给操作与位置锁紧，前端的锥状装夹结构可适配不同规格的成型切削刀具，侧部的调节旋钮可实现刀具切削位置的微米级微调，保证加工过程中刀具位置的精准度，避免切削过程中出现刀具窜动影响加工精度的问题。从设计思路来看，该组件采用模块化装配设计思路，将刀座、进给滑块、锁紧机构、刀具装夹轴、操作手柄等独立部件通过螺栓、定位销完成组合装配，各部件之间预留了合理的装配公差与运动间隙，既保证了进给调节过程的顺滑无卡滞，又能在锁紧状态下实现整体结构的高刚性，满足大切削量加工时的抗振需求，避免切削过程中出现刀头发颤导致的工件表面振纹问题。外形结构上，该刀头整体采用方正的块状基座设计，安装侧设置有与机床刀架滑板适配的圆形定位连接盘，可直接匹配常规卧式车床的刀架安装位，无需额外制作过渡连接工装；整体安装边界紧凑，横向伸出长度控制在合理范围内，不会与机床卡盘、尾座等其他部件产生运动干涉，适配多数中小型普通车床与专用成型机的安装空间要求。各运动部件均做了圆角过渡处理，既避免了操作过程中尖锐棱角划伤操作人员，也能减少部件应力集中，提升长期交变载荷下的结构使用寿命，刀具装夹端采用锥面定位加端面锁紧的结构，可保证刀具装夹的同轴度，减少高速切削时的刀具跳动量，进一步提升加工成型的精度稳定性。
