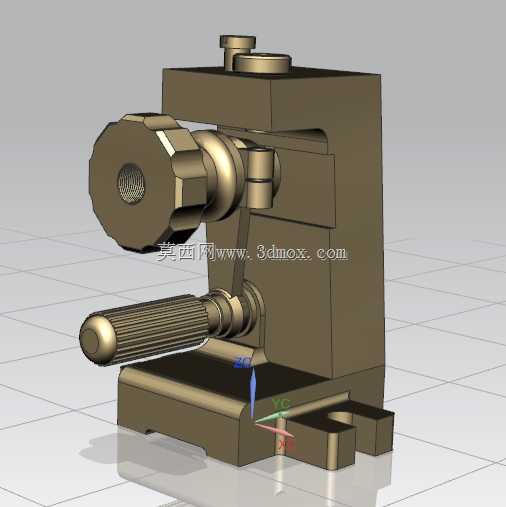

手动夹紧式立式钻床加工用钻模夹具

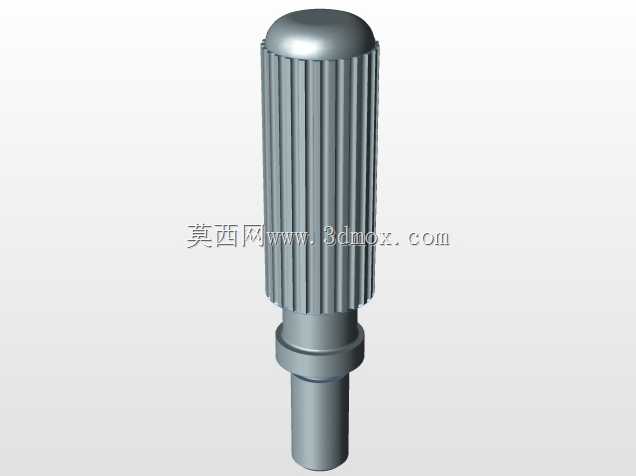

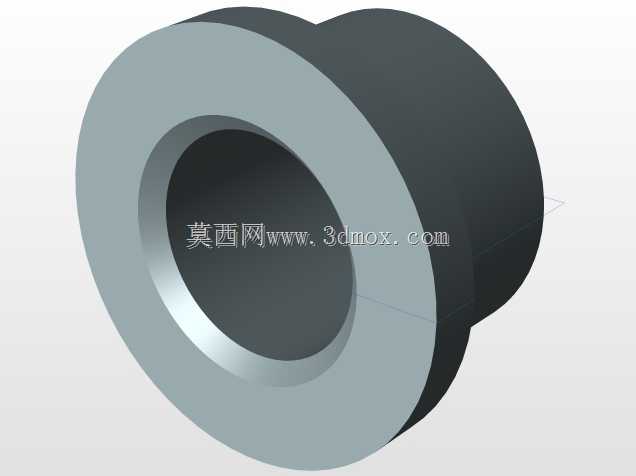

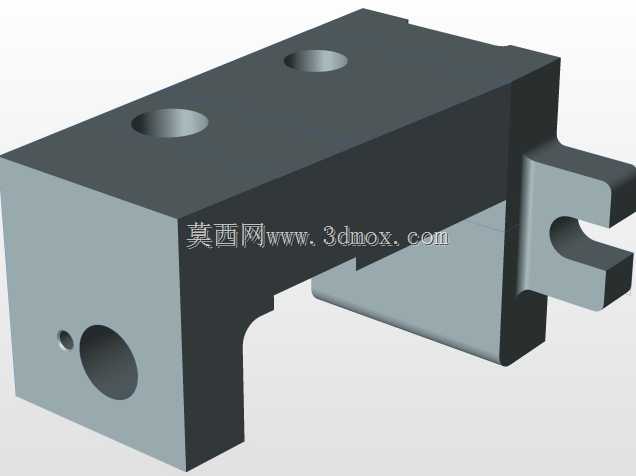

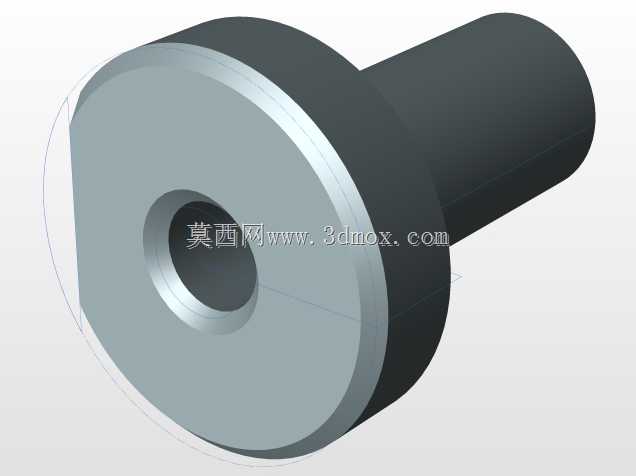

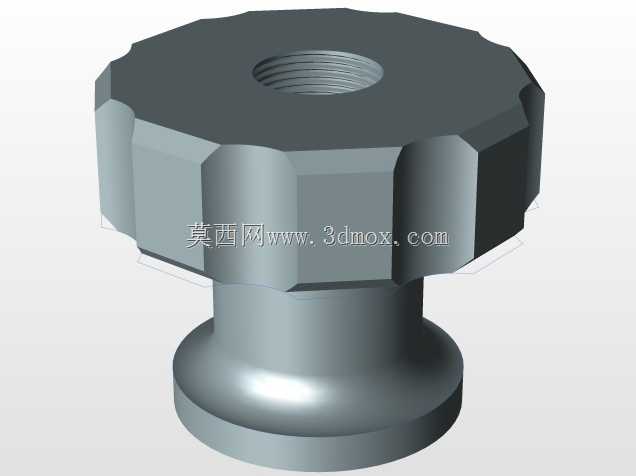

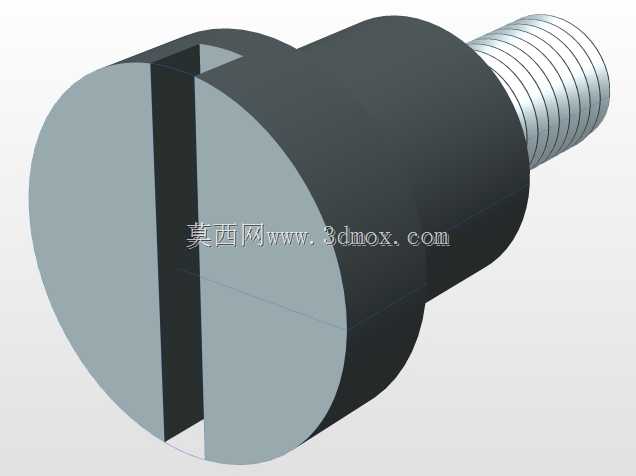

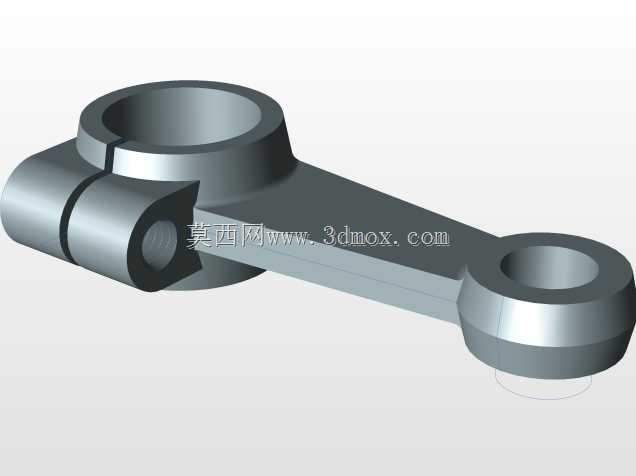

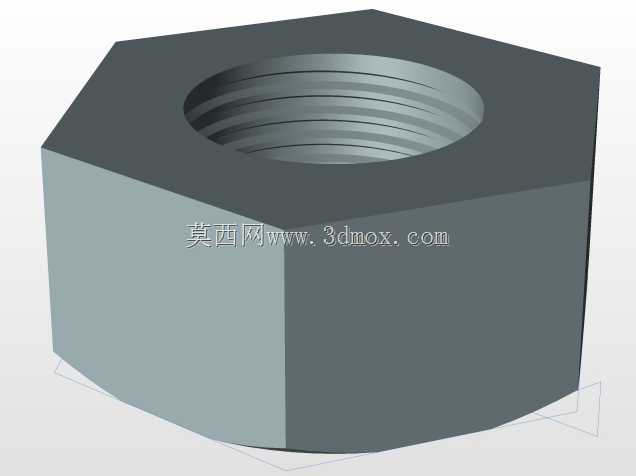

这款钻模是机械加工领域用于孔系加工的专用工装夹具，主要适配立式钻床、台式钻床的钻孔、铰孔、攻丝工序，常见于小型机械零部件的批量加工场景，能够在没有高精度数控加工设备的条件下，快速完成工件的定位装夹，保证被加工孔的位置精度、尺寸一致性，大幅降低划线找正的辅助工时，提升中小批量零件的加工效率。在实际生产场景中，这类手动钻模多用于小型轴类、套类、异形小零件的径向孔、轴向孔加工，尤其适合机修车间、小型五金加工厂的多品种小批量生产需求，不需要复杂的气动、液压配套动力源，操作人员仅需手动操作夹紧手柄即可完成工件的锁紧与松脱，对车间配套条件要求极低。从功能特性来看，该钻模集成了定位基准、夹紧机构、钻套导向三个核心功能模块：底部的安装基座设置有对称的安装槽，可通过T型螺栓直接固定在钻床工作台面上，安装槽的间距适配常规台式钻床、立式钻床的工作台T型槽规格，安装后整体重心落在基座中心区域，高速钻孔时不会出现晃动偏移；前端的夹紧机构采用螺旋进给结构，带滚花的操作手柄增大了手动旋转时的摩擦力，操作人员无需额外工具即可施加足够的夹紧力，前端的压头可根据工件外形更换不同规格的垫块，适配不同直径、不同外形的工件装夹需求；上部的钻套安装位可根据加工孔径更换对应规格的标准钻套，钻套与钻头的配合间隙控制在合理范围内，能够有效引导钻头进给，避免钻头入钻时出现偏斜，保证孔的垂直度与位置度。从设计思路来看，这款钻模采用了立式C型架结构，整体结构紧凑，C型开口的空间预留了足够的工件装卸操作空间，操作人员可以快速取放工件；夹紧机构的螺旋副采用梯形螺纹设计，具备良好的自锁性能，夹紧后不会因为钻孔过程中的振动出现松脱，保障加工过程的安全性；所有运动部件都预留了润滑注油位，日常维护时仅需定期加注润滑脂即可保证操作顺畅，整体结构没有易损的复杂零件，使用寿命长，维护成本极低。在安装边界方面，该钻模整体高度适配常规台式钻床的主轴行程范围，安装后钻套中心与钻床主轴中心的重合度调整便捷，基座的安装槽允许一定范围内的位置微调，能够快速适配不同钻床的工作台安装尺寸，不需要对原有钻床进行任何改造即可直接投入使用。在实际使用过程中，操作人员仅需将工件靠紧定位面，旋转夹紧手柄锁紧工件，即可启动钻床完成孔加工，加工完成后反向旋转手柄即可松脱取下工件，整个装夹过程耗时不超过十秒，相比传统的划线找正、台钳装夹方式，加工效率可提升三倍以上，同时能够有效避免人工划线、找正带来的位置误差，保证同批次工件的孔位一致性，降低废品率。
