便携流体驱动手摇双用充电装置结构设计

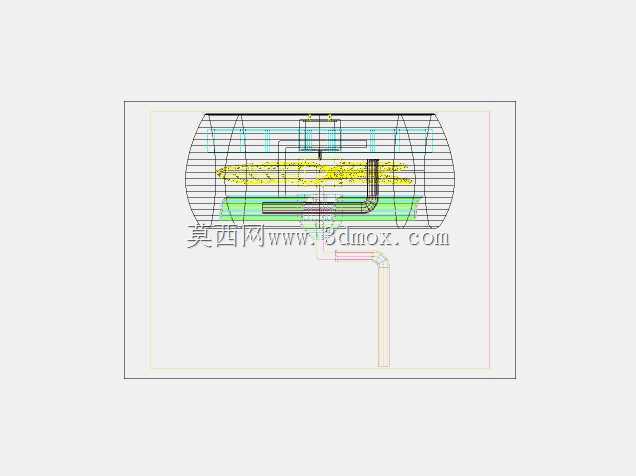

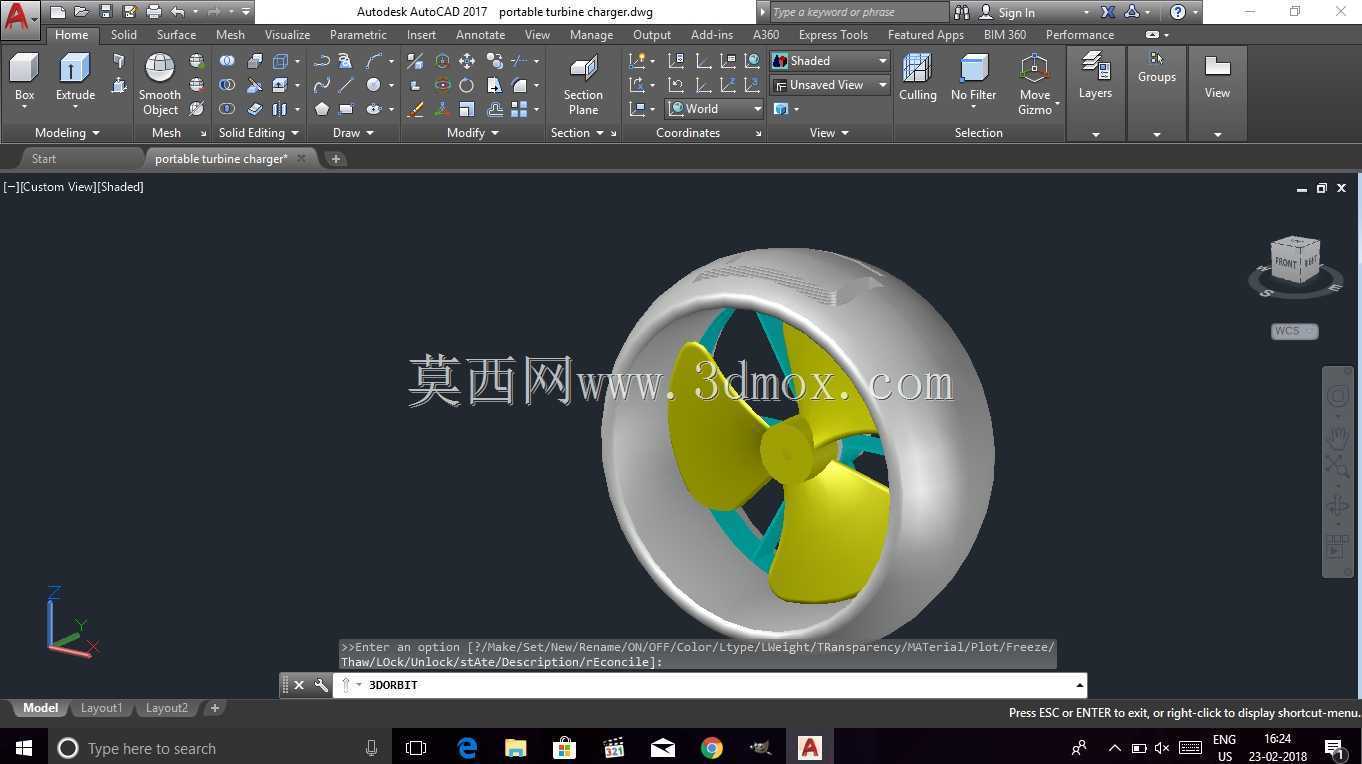

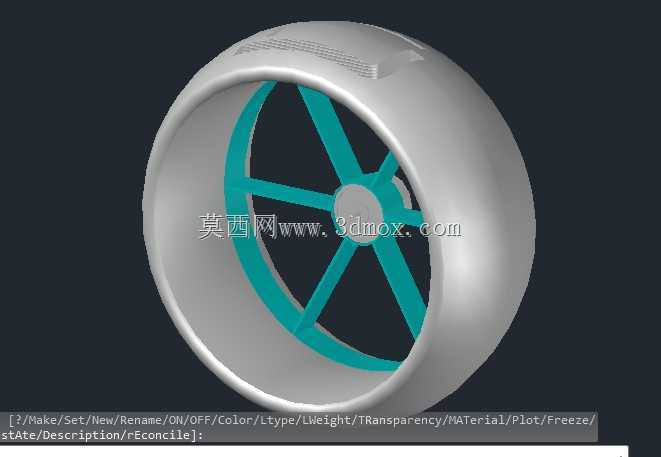

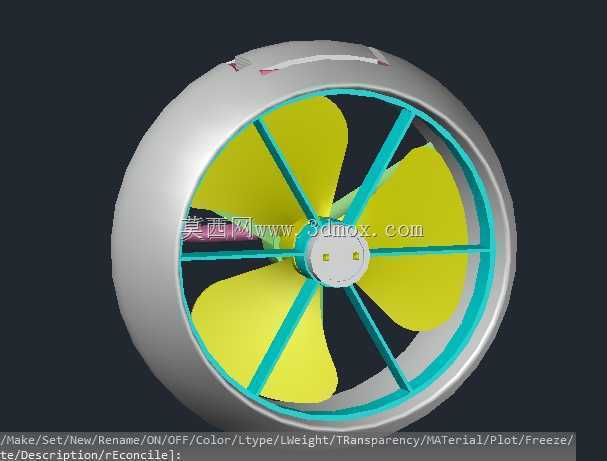

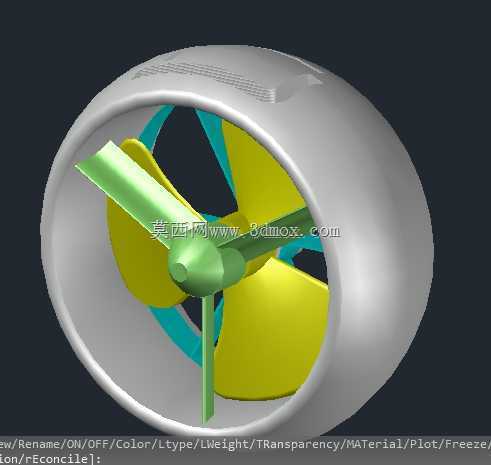

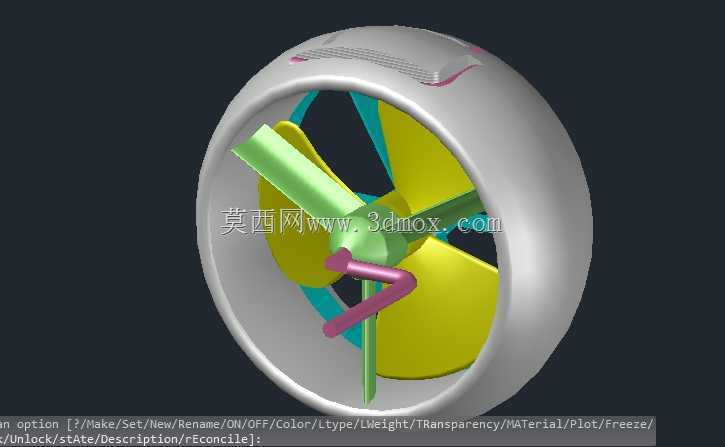

这款便携充电装置的结构设计，核心围绕无外接固定电源场景下的应急供电需求展开，可覆盖户外短途出行、公共交通等候、野外临时作业等缺乏稳定市电的使用场景，为小型数码设备提供应急电力补充。装置整体采用环形筒状外壳作为主体承载结构，外壳边缘做圆弧过渡处理，既避免携带过程中剐蹭随身物品，也能在流体驱动模式下降低气流流经外壳时的紊流损耗，环形结构的中心预留足够的流道空间，保证流体可以顺畅作用于内部动力组件。内部动力核心采用涡轮式结构设计，定子部分采用翼型截面构型，在流体流经时可以更高效地将流体动能转化为转子旋转的机械能，减少能量传递过程中的损耗；除了流体驱动的路径，结构中还集成了手动曲柄驱动机构，在无稳定流体动力的场景下，使用者可以通过扳动外置的曲柄手柄，直接带动转子组件旋转产生动力，两种驱动模式共用同一套动力转换结构，不需要额外设置切换离合组件，大幅压缩了内部结构的占用空间。从安装边界来看，整体结构的最大外径控制在单手握持的舒适尺寸范围内，轴向厚度不超过普通便携充电宝的厚度，外壳表面预留的格栅结构既可以作为流体进出的通流口，也能避免异物进入内部损伤涡轮叶片，外置的曲柄在非使用状态下可以贴合外壳侧面收纳，不会额外增加携带时的突出尺寸，避免勾挂背包内的其他物品。结构设计过程中，将动力转换组件、整流稳压模块的安装位全部集成在环形外壳的侧壁空腔内，不需要额外设置独立的安装仓，让整体结构的空间利用率达到较高水平，涡轮叶片采用等强度截面设计，在保证结构强度满足手动驱动最大受力要求的前提下，尽可能降低叶片自身重量，减少驱动时的能量损耗，翼型定子的安装角度经过多轮迭代调整，兼顾自然风、人工手持带动气流等不同流速场景下的动力输出效率，不会因为流速过低出现无法启动的情况。
