工业用两级圆柱齿轮传动齿轮箱结构

在工业传动系统的选型与结构设计工作中，这类两级圆柱齿轮结构的齿轮箱是适配多工况转速扭矩匹配需求的核心部件，日常接触的输送线驱动、搅拌设备动力传递、轻工机械动力输出端，都能见到同结构传动单元的应用。这类齿轮箱的核心作用是完成动力输入端与执行端的运动学、动力学参数匹配，既可以作为减速单元使用，将原动机的高转速低扭矩输出转换为执行机构需要的低转速高扭矩动力，也可以反向作为增速机构使用，适配特定需要高转速输出的工况场景，传动过程的可逆性让它的适配场景比单级传动齿轮箱更广。

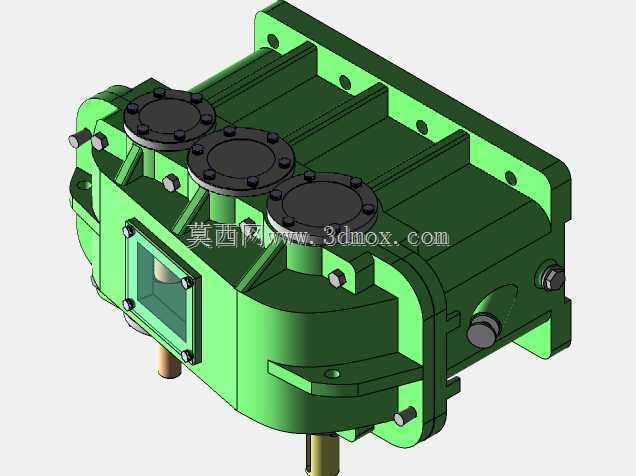

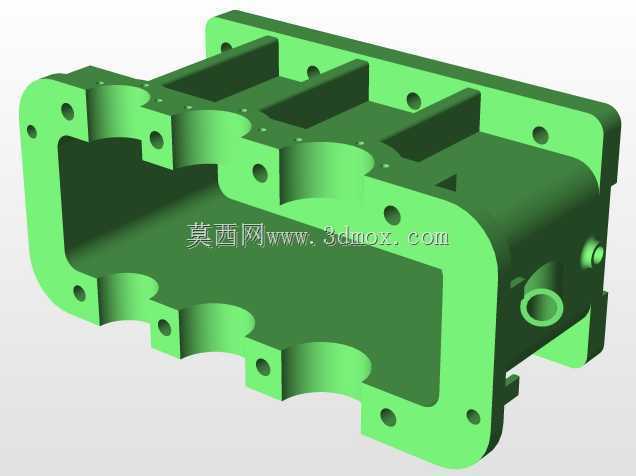

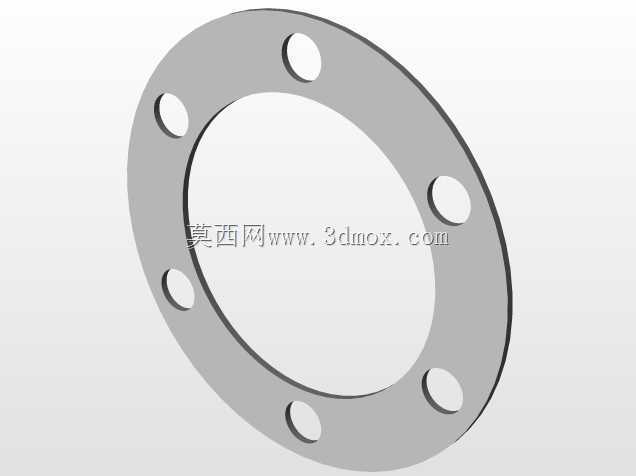

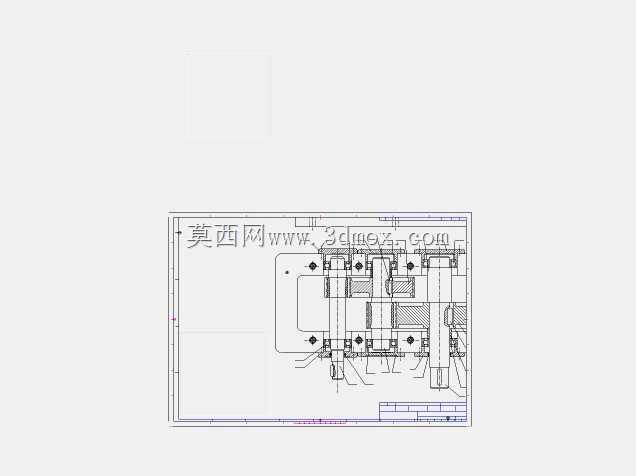

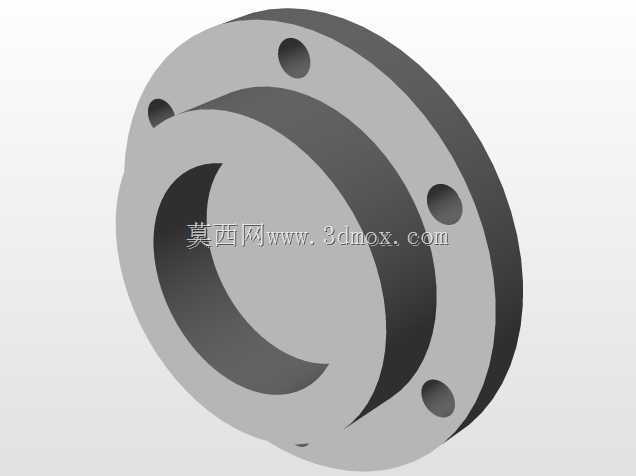

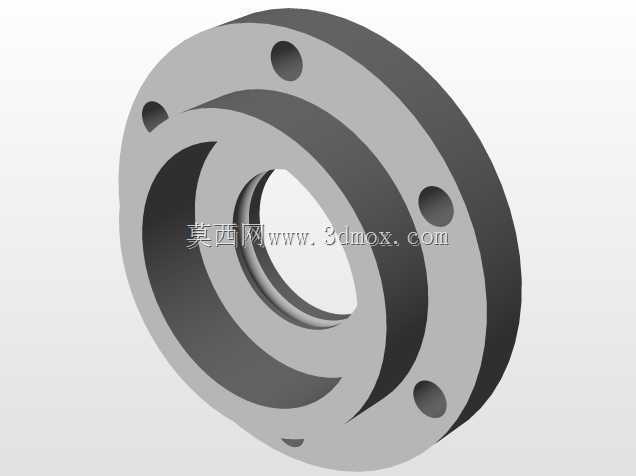

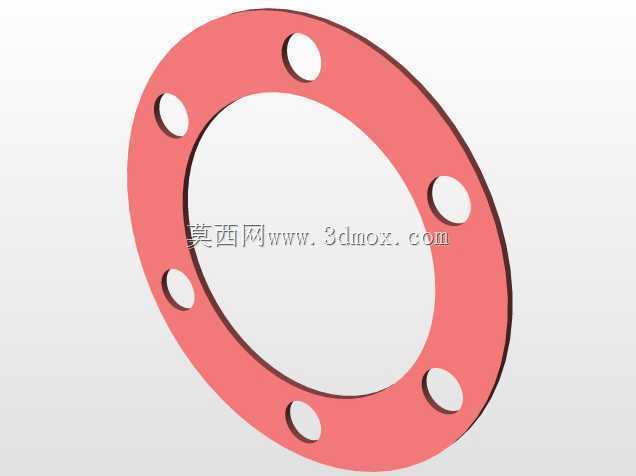

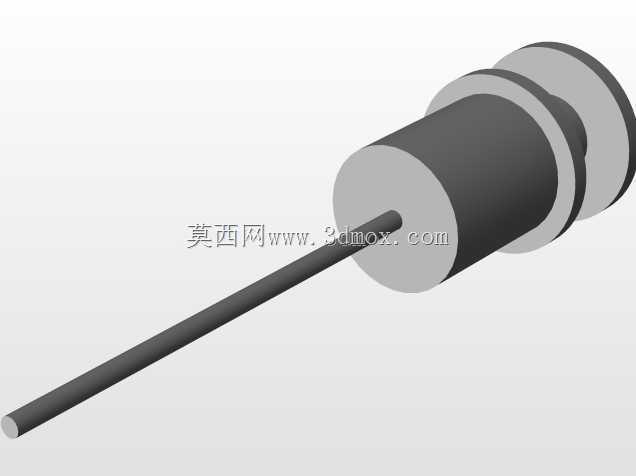

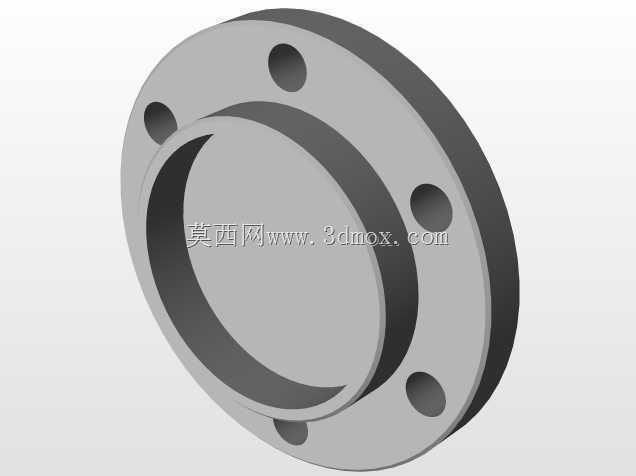

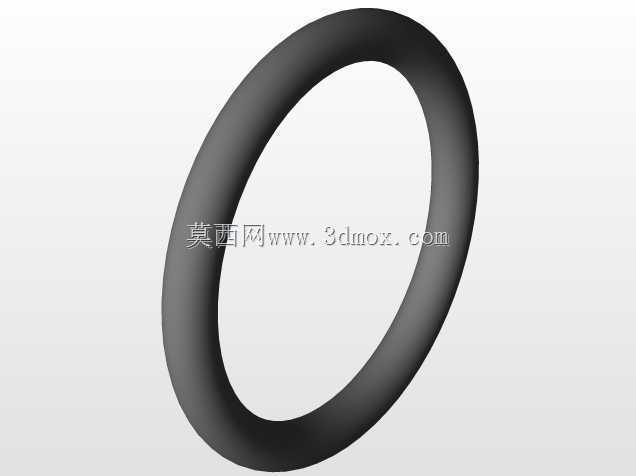

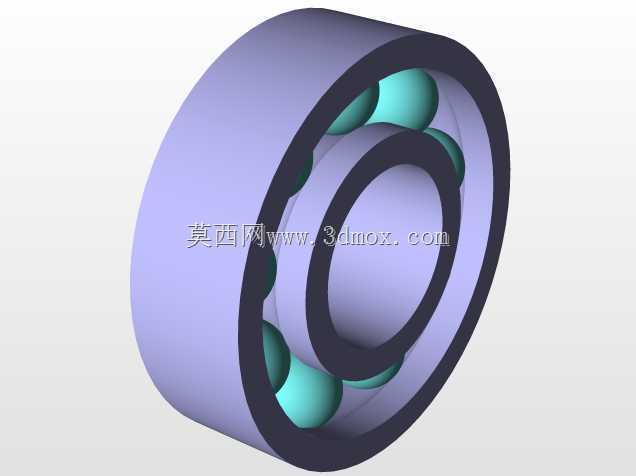

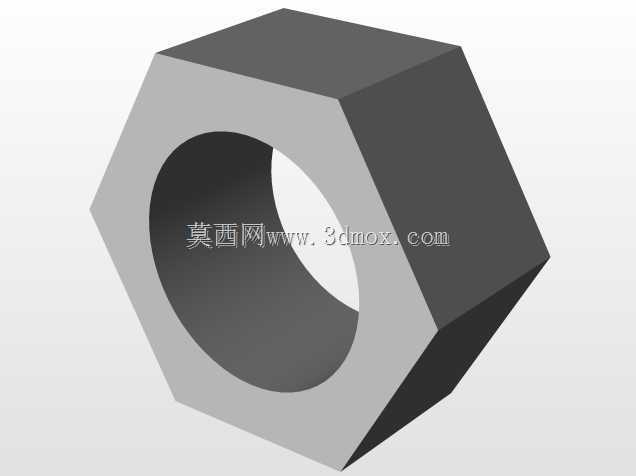

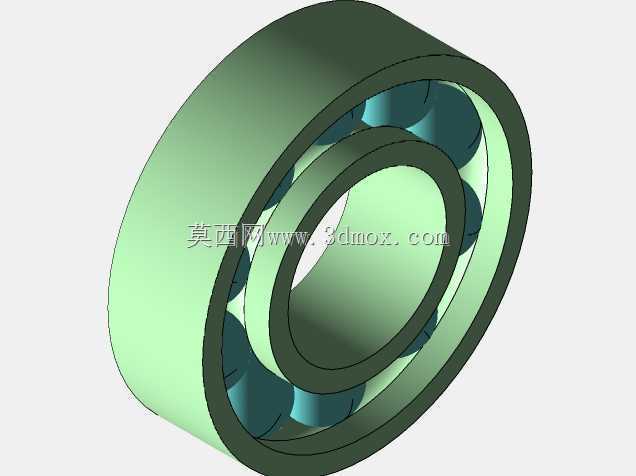

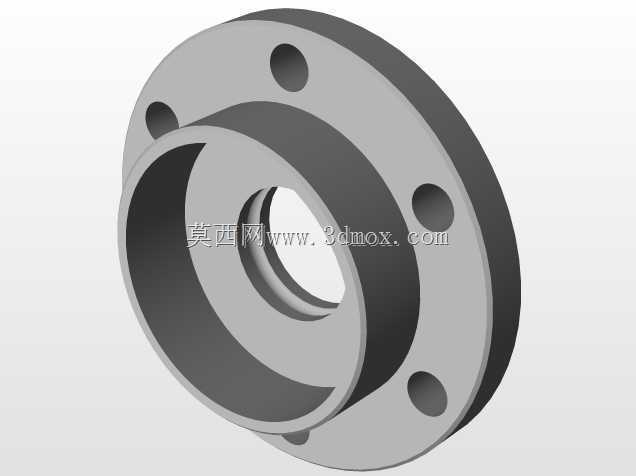

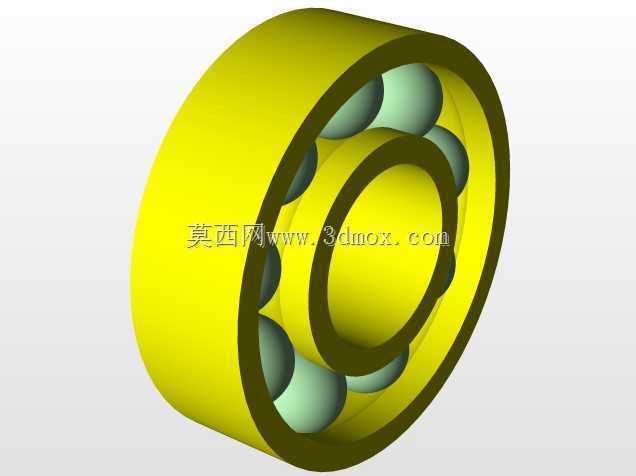

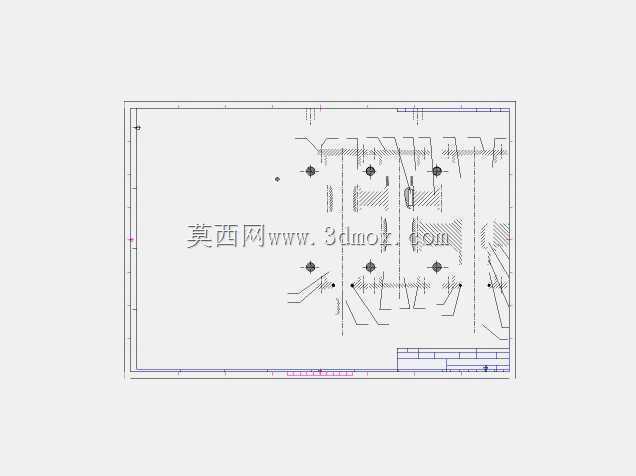

从结构设计逻辑来看，箱体采用剖分式铸铁结构设计，上下箱体结合面做精密铣削加工保证密封性能，避免传动润滑介质渗漏，箱体上预留的三对轴承安装孔位分别对应输入轴、中间传动轴、输出轴的安装位置，每根轴的轴承端都设置了独立的轴承端盖，端盖与箱体之间通过螺栓紧固，配合密封件实现轴承腔的密封，同时方便后期维护时拆卸调整轴承间隙。箱体侧面开设的观察窗可以直接观察内部齿轮啮合状态，也可以作为润滑脂加注、内部杂物清理的操作口，无需完全拆分箱体就能完成日常运维操作。

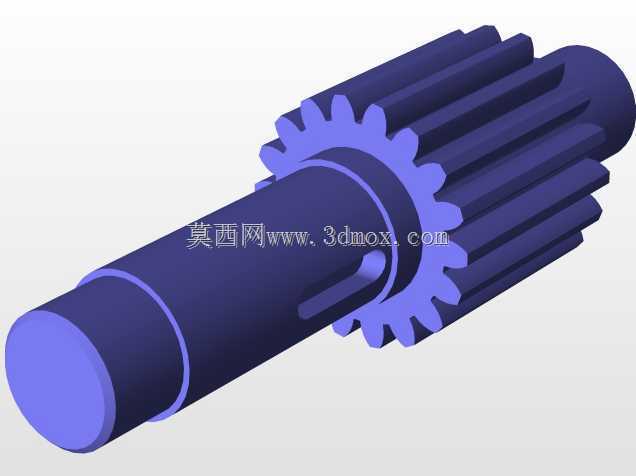

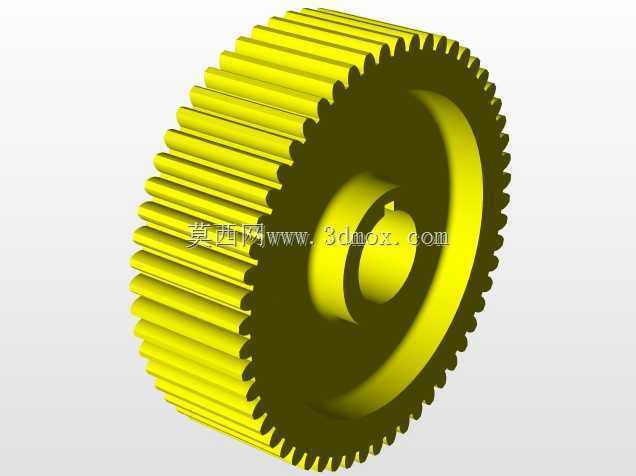

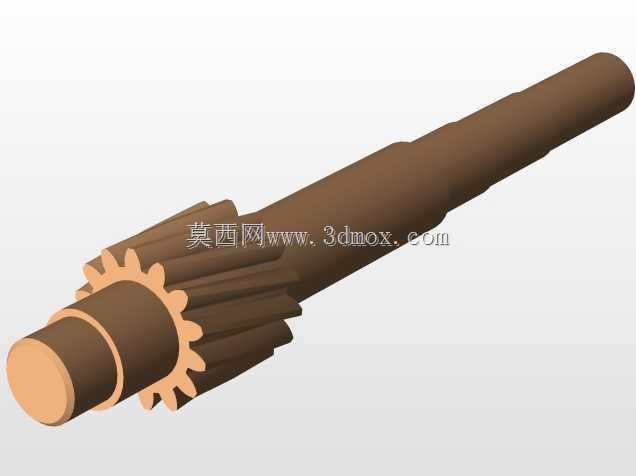

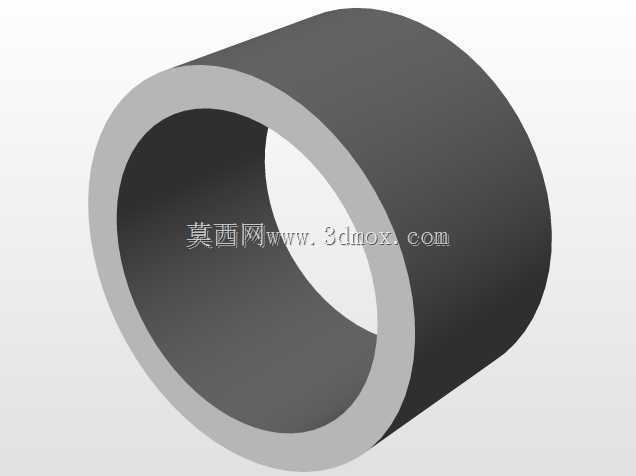

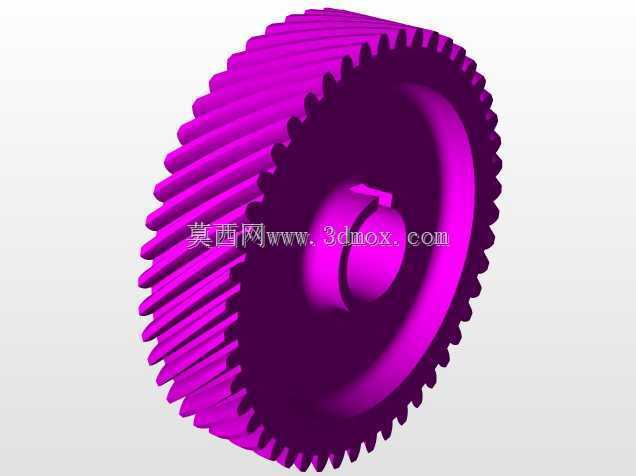

安装边界方面，箱体底部设置带安装孔的支撑脚，安装孔的孔距按照通用传动安装基座的尺寸规范设计，可直接适配常规工业设备的安装底座，不需要额外加工过渡连接板；输入轴与输出轴均从箱体同侧伸出，轴伸端的直径、键槽尺寸符合通用传动件的配合标准，可以直接匹配标准联轴器、带轮等传动连接件，不需要额外定制轴连接配件。内部齿轮采用渐开线圆柱直齿设计，加工精度满足中等载荷平稳传动的要求，两级传动的齿数比经过合理分配，避免单级传动比过大导致的齿轮尺寸冗余、传动效率下降问题，齿轮与轴之间通过平键传递扭矩，轴向通过轴肩、套筒完成定位，保证高速运转过程中不会出现轴向窜动。

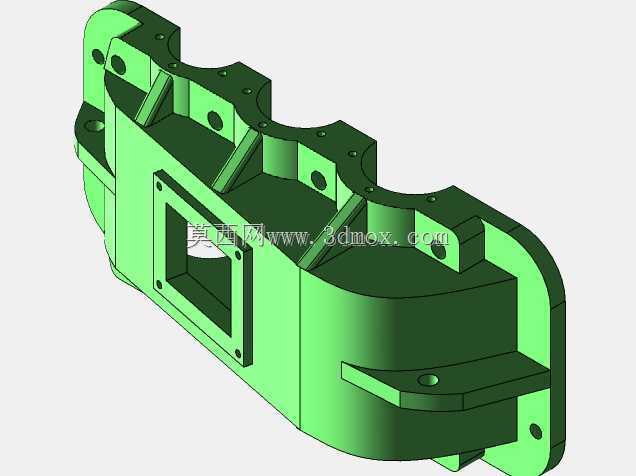

在实际建模过程中，这类结构需要重点关注箱体壁厚的均匀性，避免铸造过程出现缩孔缺陷，同时轴承孔的同轴度、各轴之间的平行度公差需要严格按照传动件安装要求设定，否则会导致齿轮啮合偏载，加剧齿轮磨损、降低传动平稳性与使用寿命。箱体外部的加强筋结构沿着轴承安装孔的受力方向布置，既可以提升箱体整体刚性，减少传动过程中的箱体形变，也能控制箱体整体重量，避免不必要的材料浪费。
