6301ZZ带防尘盖单列深沟球轴承结构

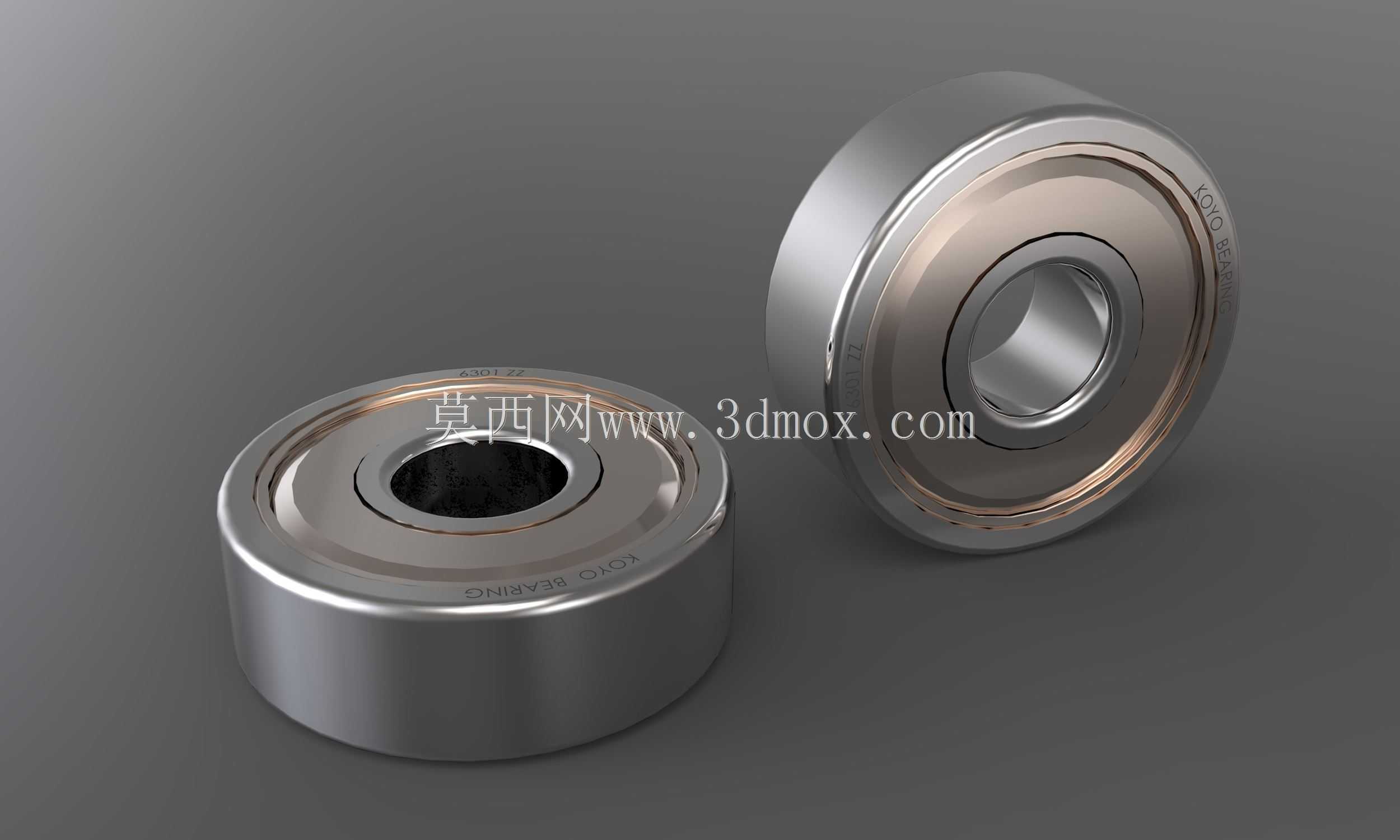

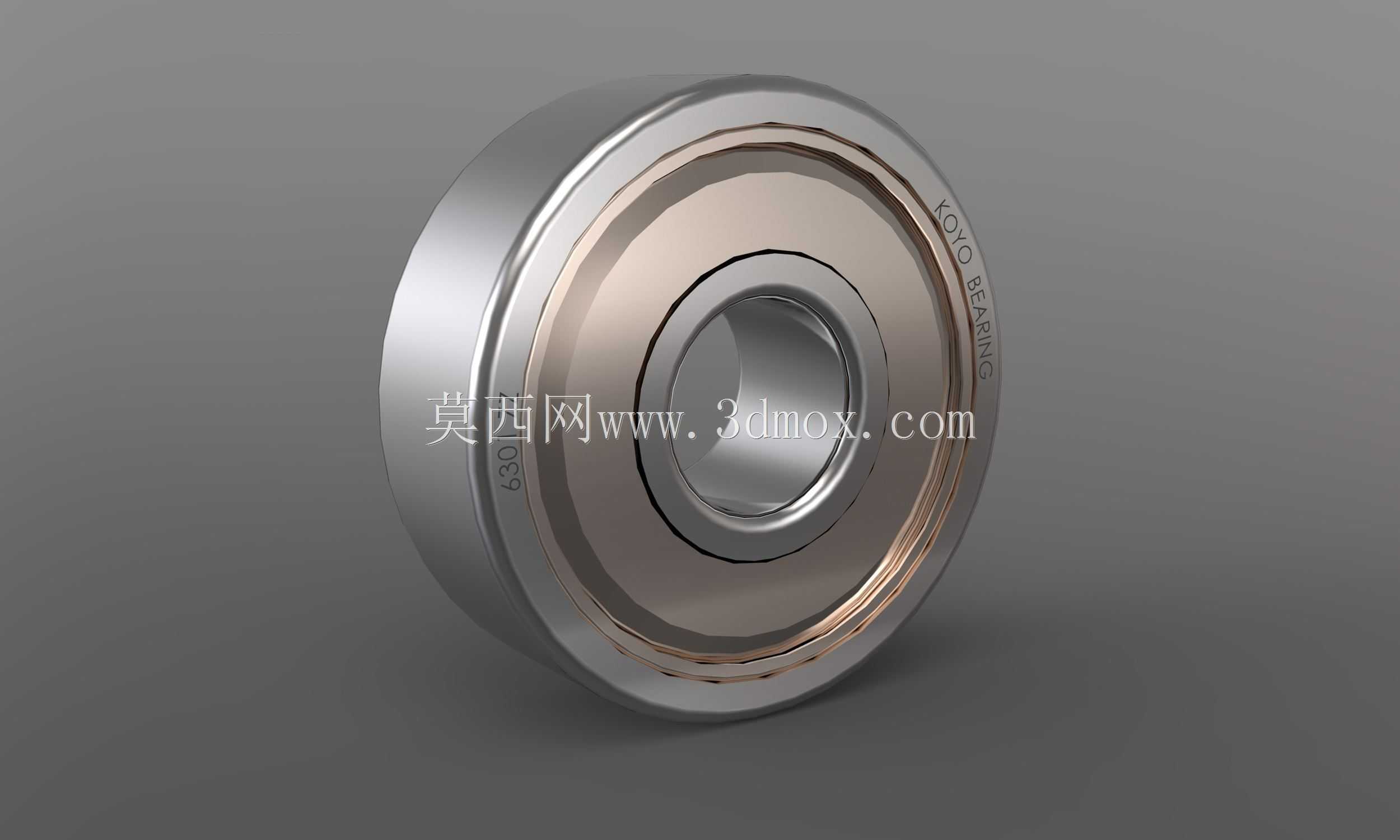

在中小型机电传动系统的旋转支撑环节，这类带双侧防尘盖的深沟球轴承是应用覆盖度极高的基础部件，从家用小型电机的输出端支撑，到办公自动化设备的辊轴传动，再到轻工机械的轻载旋转工位，都能见到同结构轴承的身影。它的核心功能是为旋转轴提供径向支撑，同时可承受一定比例的双向轴向载荷，相比开式深沟球轴承，双侧的金属防尘盖能够阻挡外部环境中的粉尘、碎屑进入轴承内部滚道，避免硬质颗粒造成滚道点蚀、钢球卡滞，也能减少内部润滑脂的外泄，延长维护周期，适配多尘、无需频繁补充润滑的常规工况。

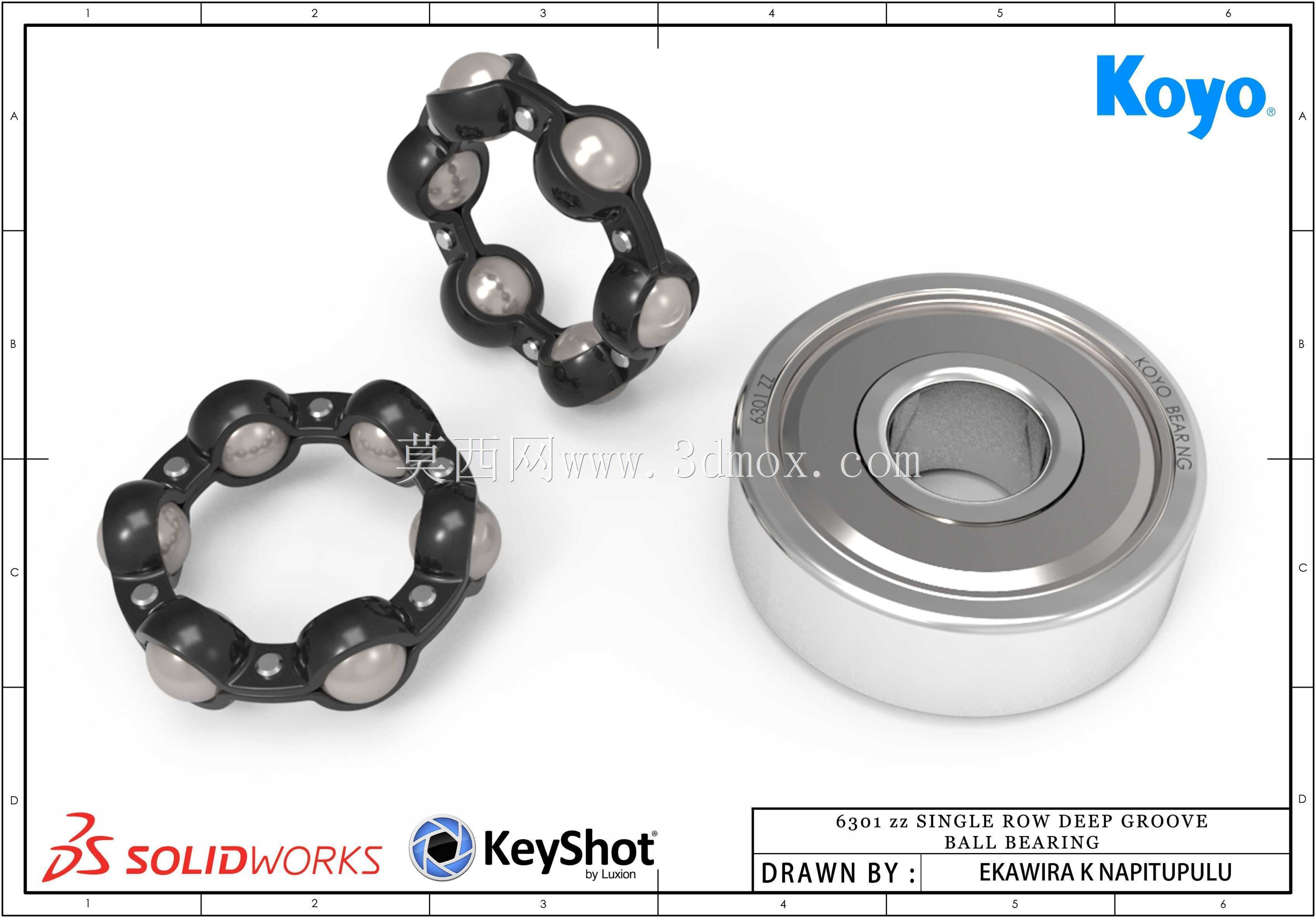

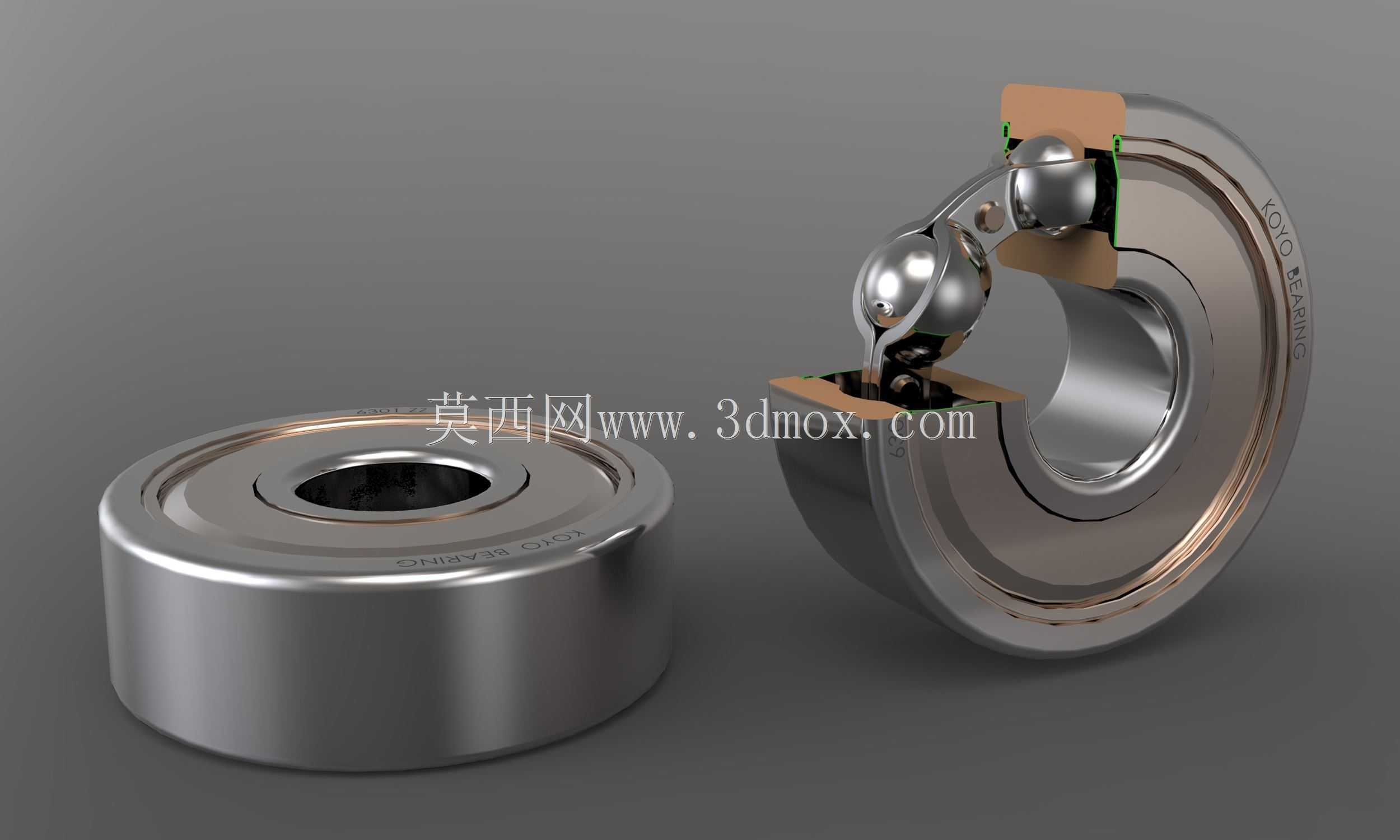

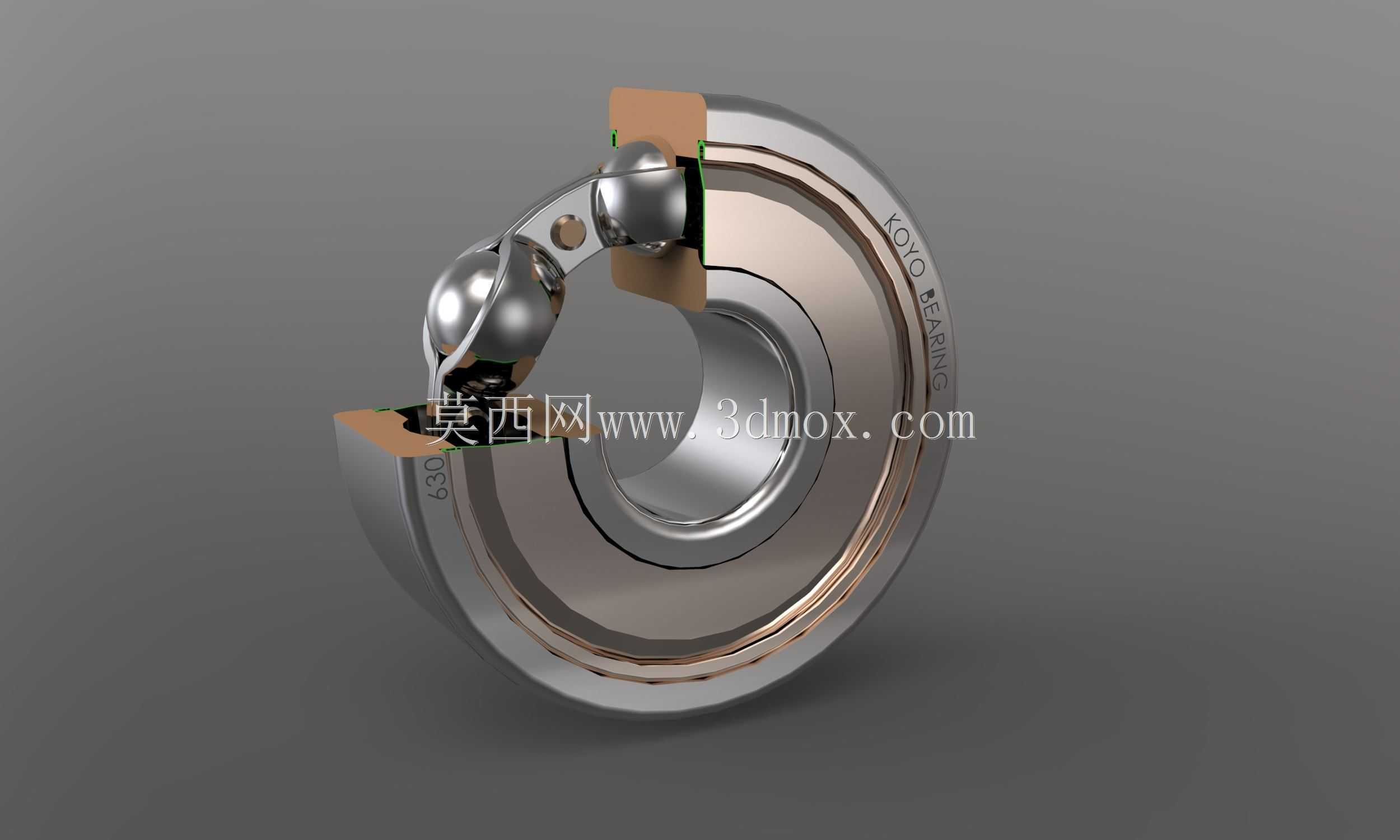

从结构设计逻辑来看，该轴承采用单列钢球排布，保持架为冲压浪形结构（图中展示的黑色保持架组件），能够均匀分隔每颗钢球，避免钢球之间直接接触产生摩擦磨损，保证运转过程中钢球沿滚道均匀滚动。内圈与外圈的滚道采用圆弧深沟构型，沟曲率半径略大于钢球半径，既保证钢球与滚道有足够的接触面积承载载荷，又能预留合理的运转间隙，降低摩擦阻力。双侧的防尘盖采用卡入式结构固定在外圈的防尘槽内，与内圈挡边之间保留微小的非接触间隙，不会额外增加运转摩擦阻力，同时实现密封防护效果。

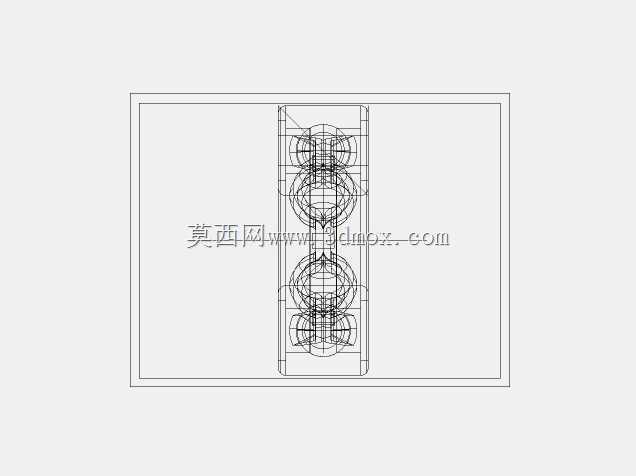

在安装边界与尺寸适配方面，这类轴承属于公制标准深沟球轴承系列，内孔与轴采用基孔制过渡配合，外圈与安装座孔采用基轴制过渡配合，安装时需注意通过内圈端面施力压装，避免通过钢球传递压装力造成滚道压伤。轴向安装空间需预留出轴承的总宽度尺寸，同时要保证轴肩与座孔挡肩的高度符合轴承样本的安装尺寸要求，挡肩高度不能超过内圈、外圈的倒角尺寸，避免轴承安装不到位出现偏斜。日常选型时，需结合实际工况的径向载荷大小、转速范围、环境清洁度匹配对应的润滑脂填充量与防尘盖形式，对于转速较高的应用场景，可适当降低润滑脂填充量，避免搅拌发热；对于粉尘浓度较高的工况，可在防尘盖外侧额外增加密封圈结构提升防护等级。这类轴承的建模过程需要重点还原滚道的曲率参数、钢球的排布节圆直径、保持架的兜孔结构以及防尘盖的卡接槽特征，保证模型在虚拟装配时能够准确匹配对应的轴与座孔尺寸，为后续的装配干涉检查、运动仿真提供准确的模型基础。
