拖挂式可移动双轴混凝土拌合设备结构

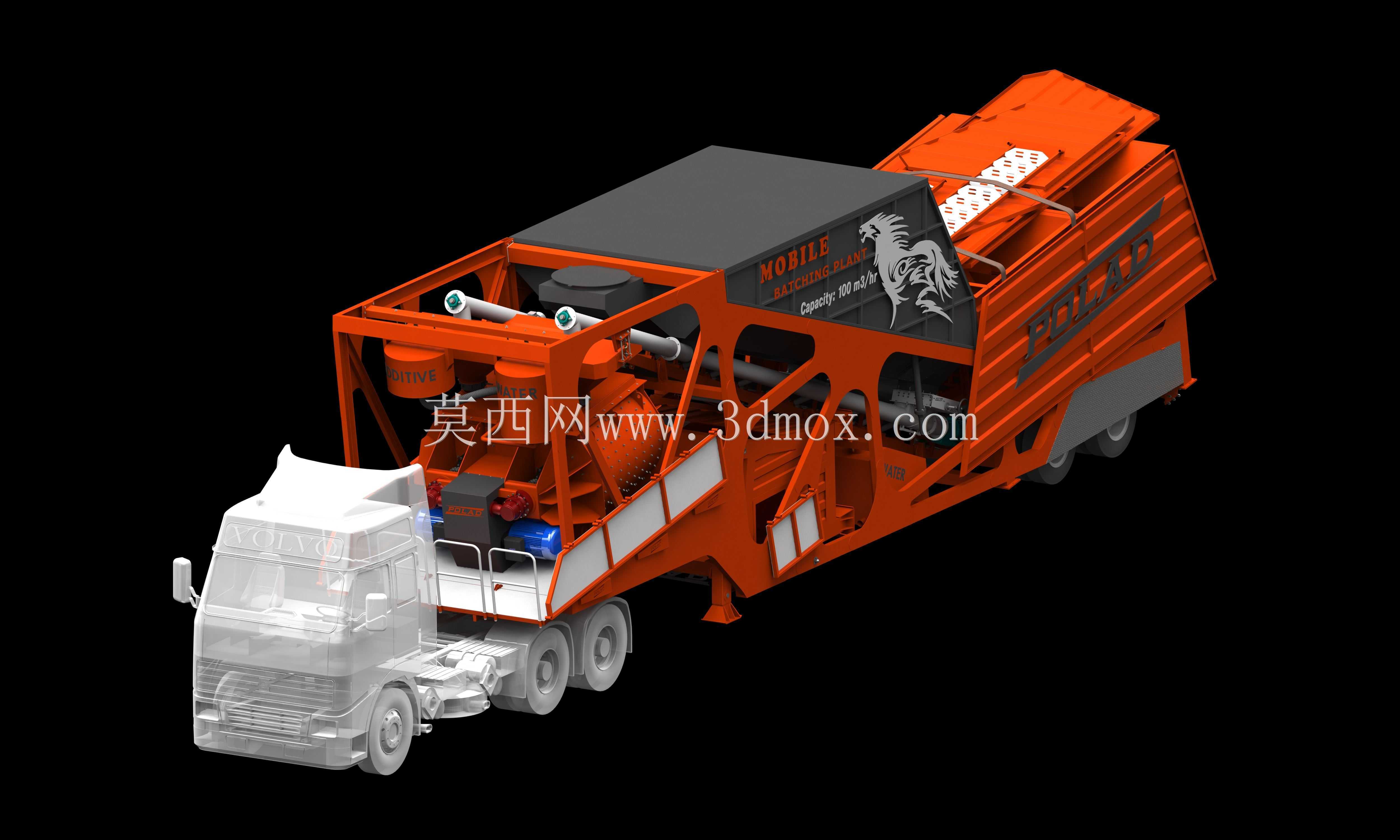

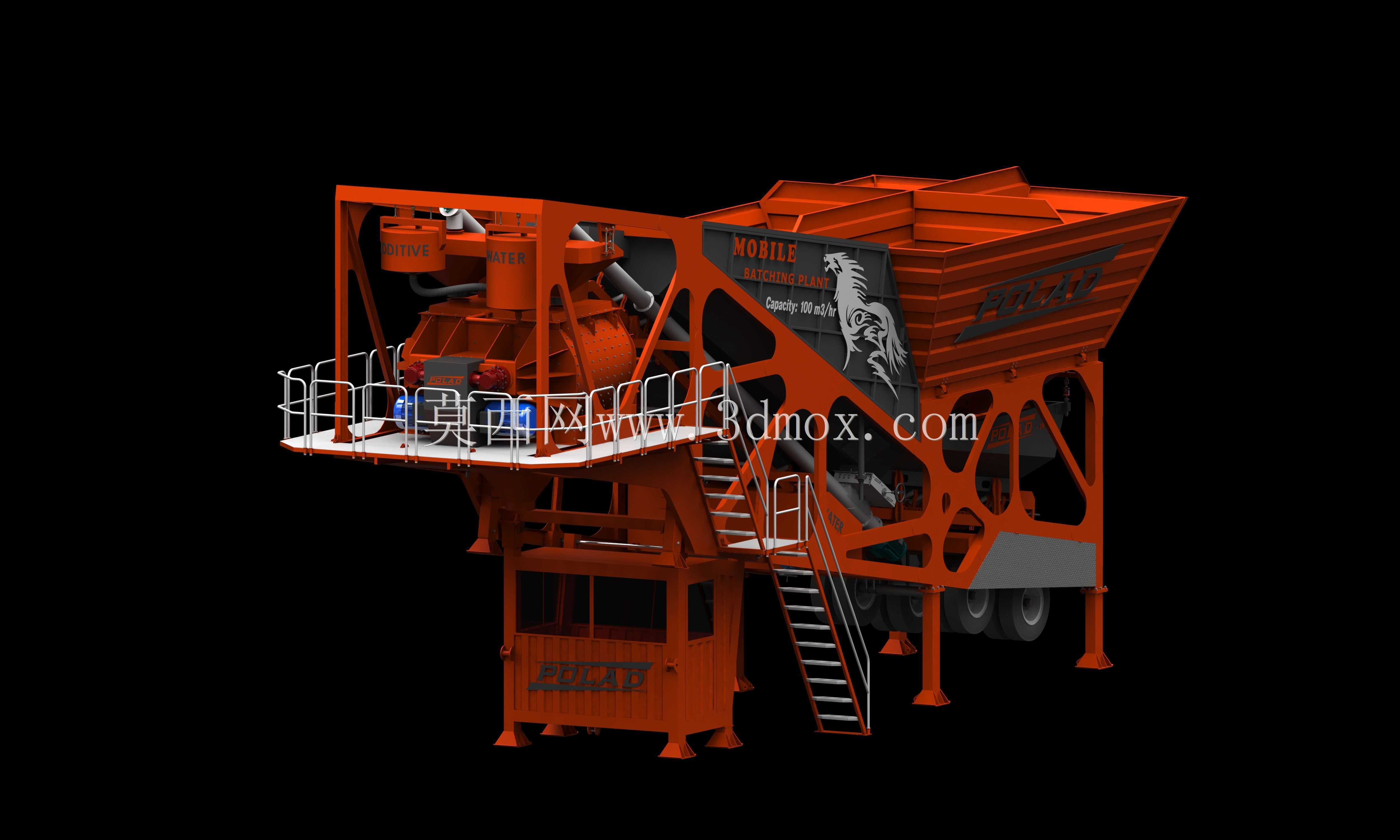

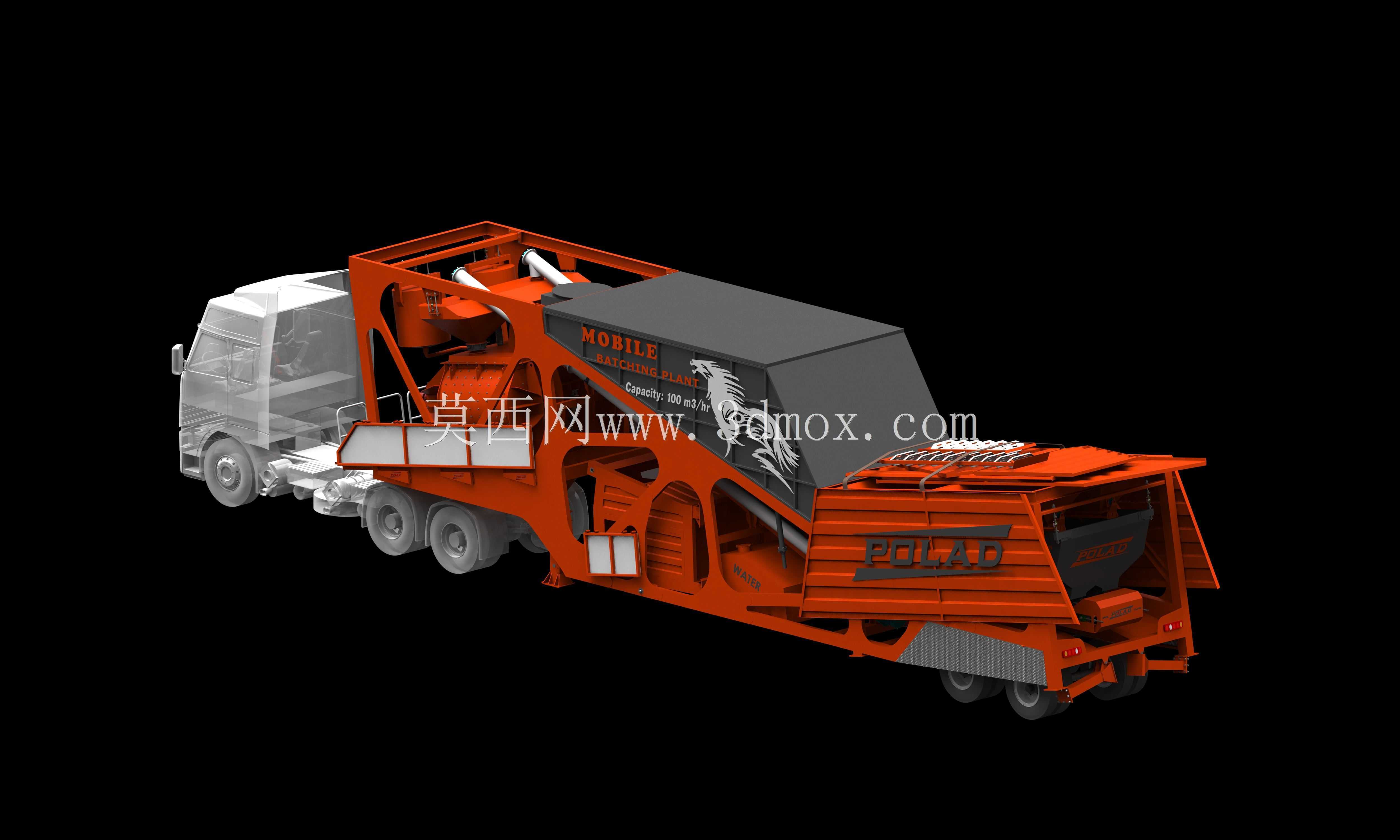

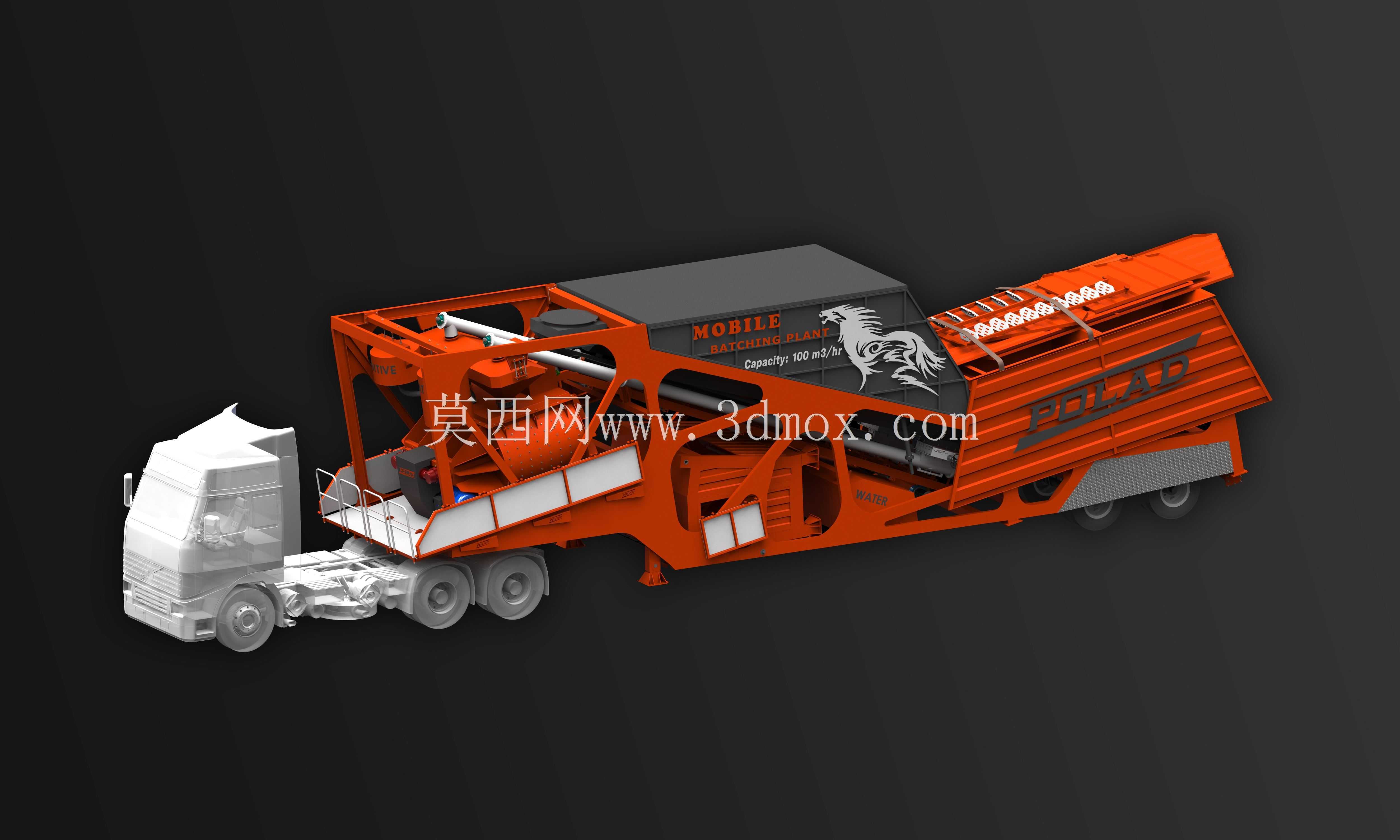

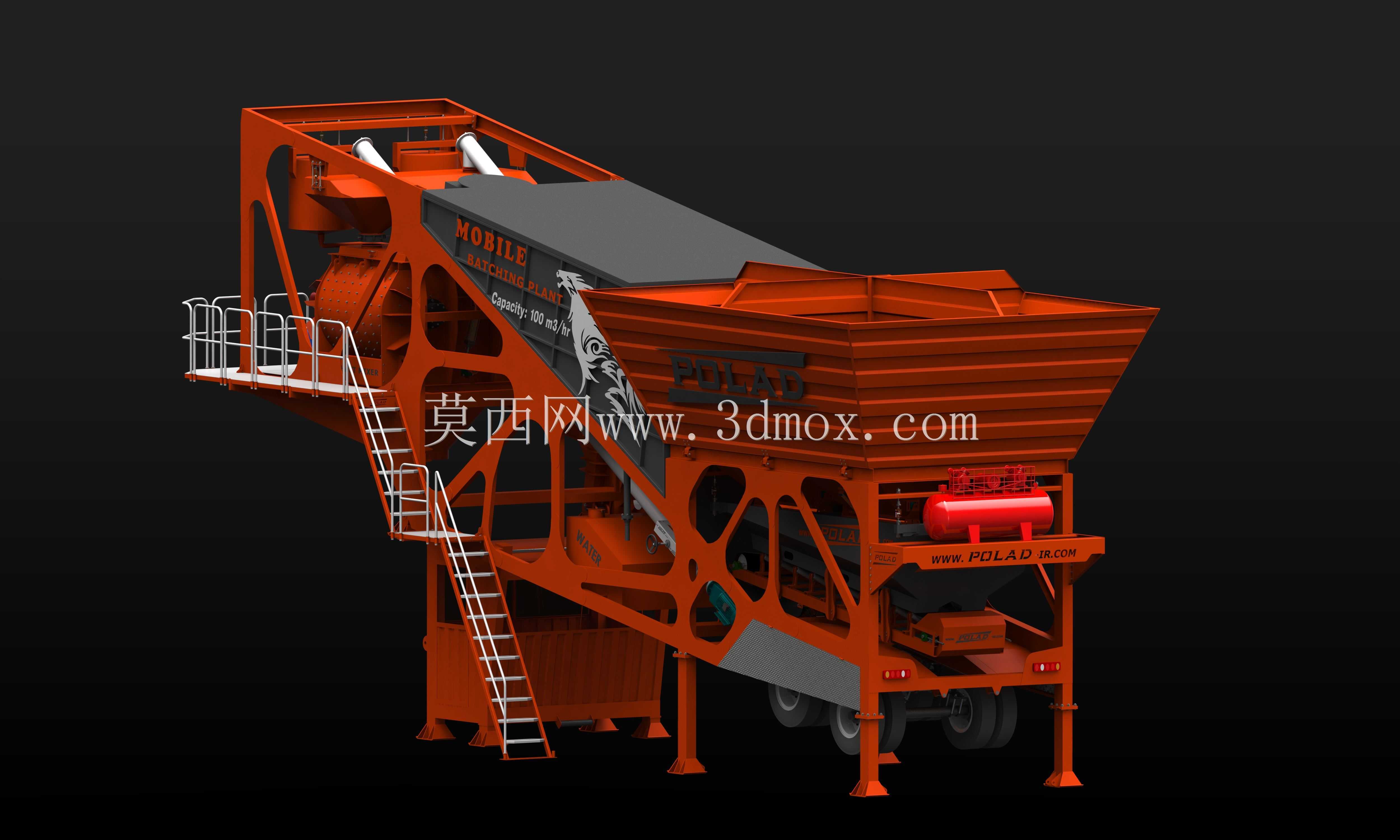

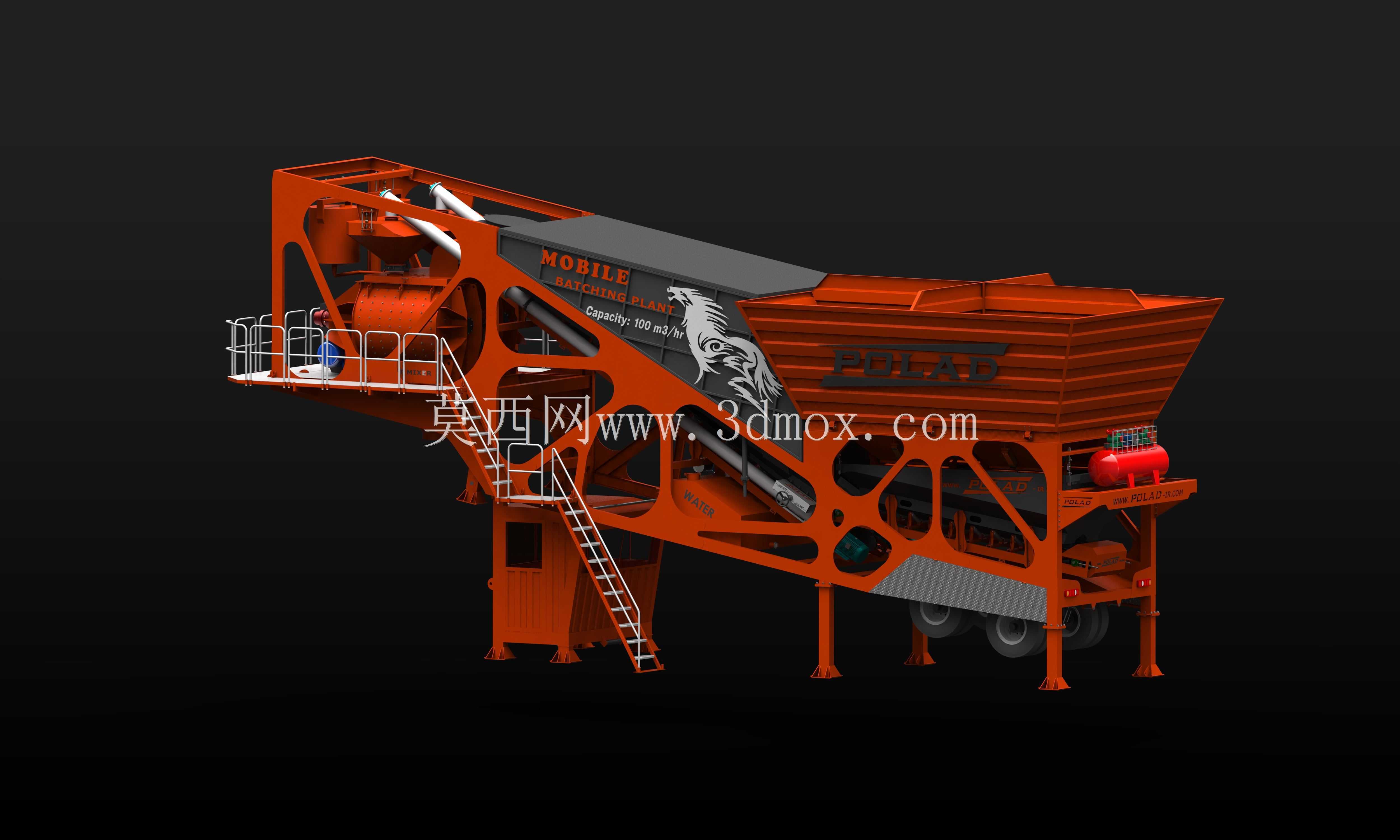

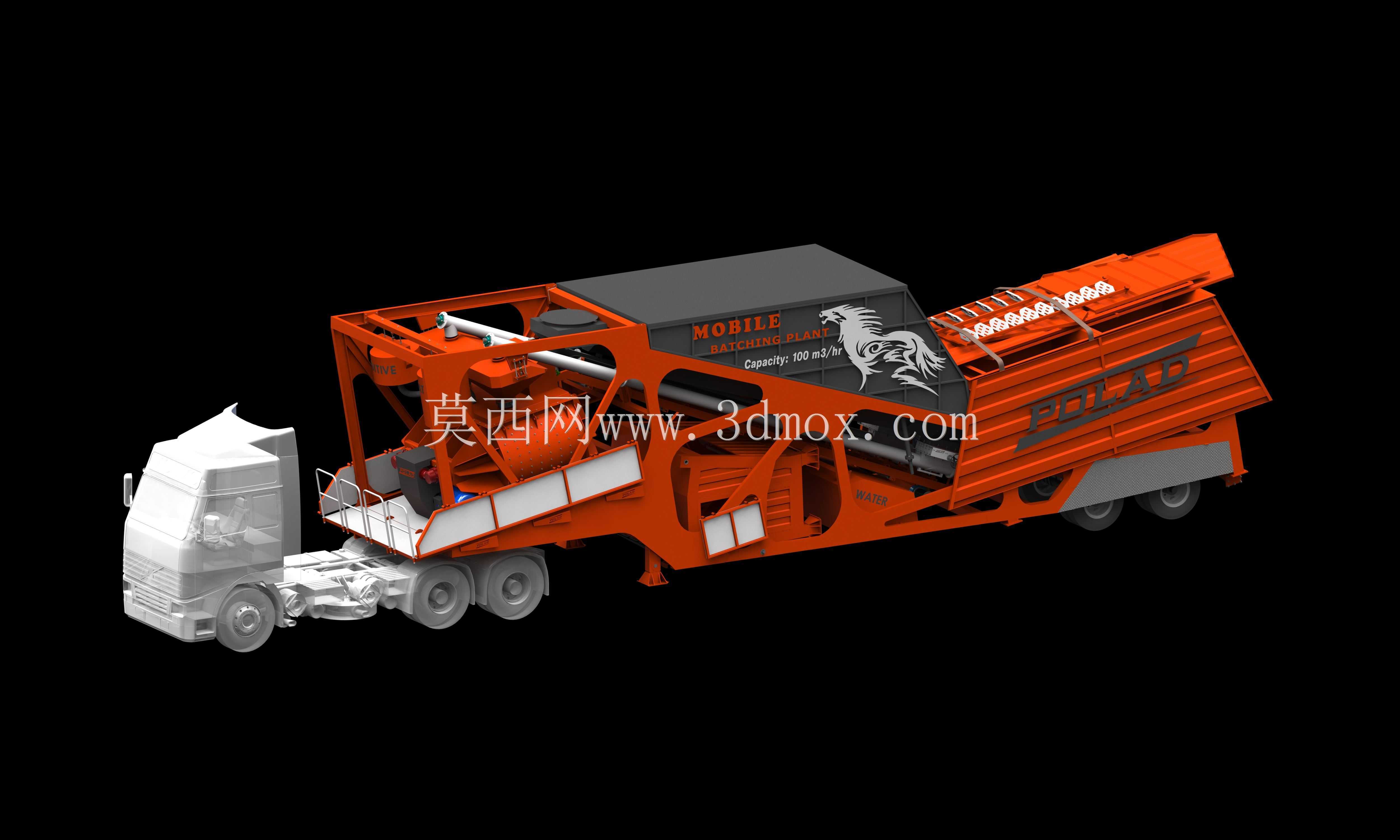

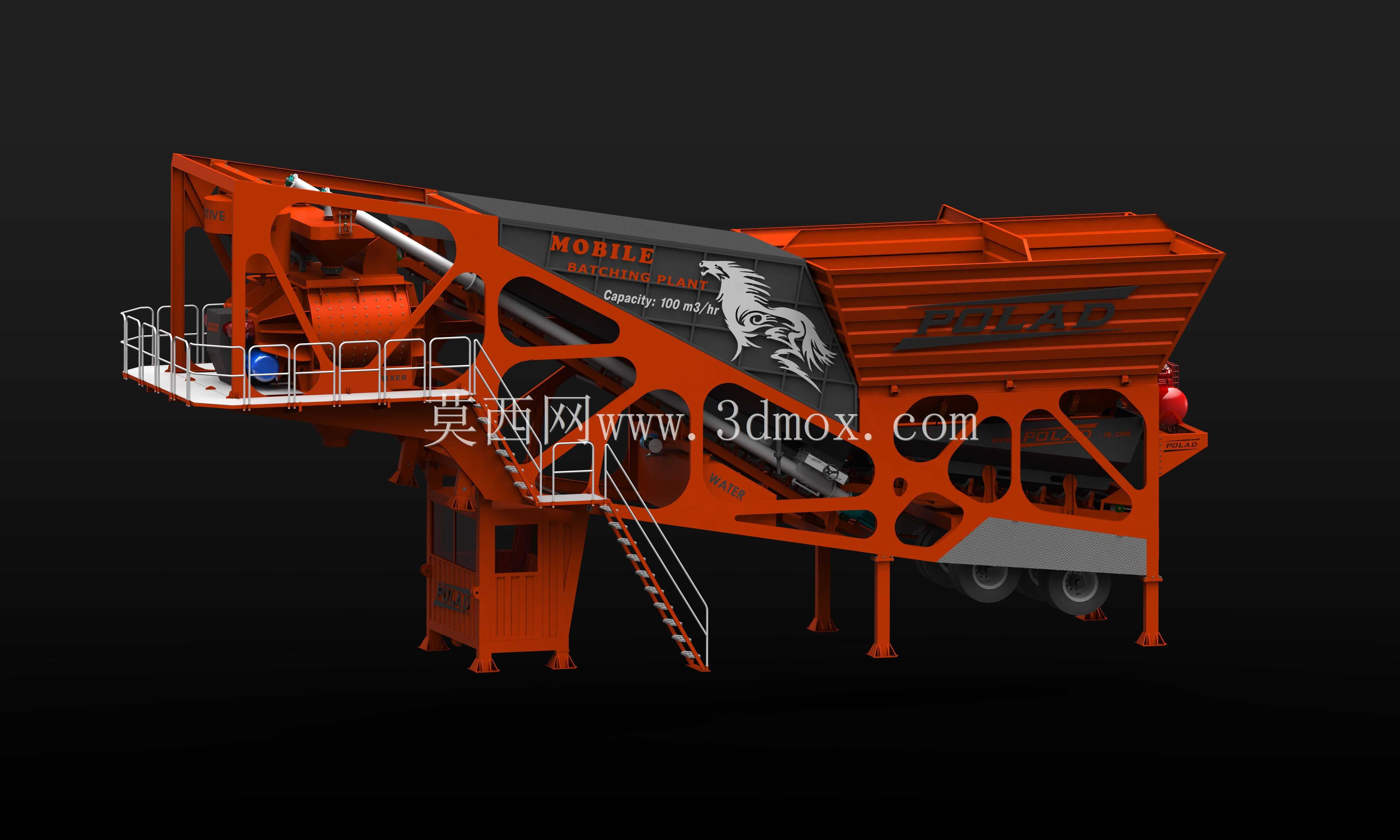

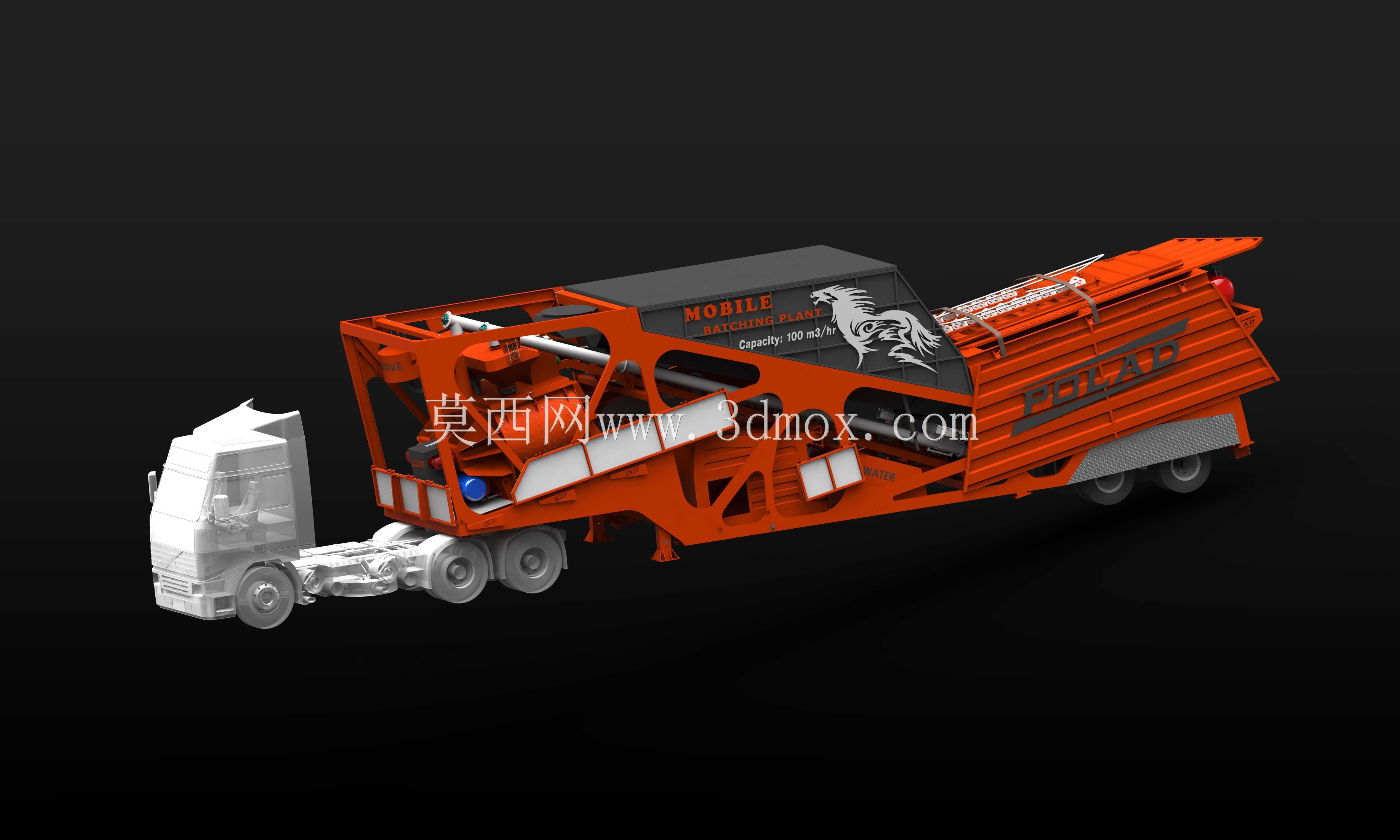

这套拖挂布局的拌合设备，核心是适配公路临时修补、偏远乡村基建、小型水利作业这类没有固定拌合站覆盖的施工场景，整套设备集成在半挂底盘上，转场时可直接由牵引车头拖行，不需要拆分各个功能模块单独运输，到场后仅需完成支腿调平、料场对接、水电接入即可投产，省去了传统固定站需要浇筑设备基础、拆装料仓与搅拌主机的繁琐流程，转场安拆的作业量被压缩到极低水平。从结构设计逻辑来看，整套设备采用模块化集成思路，将骨料配料、计量输送、双轴搅拌、成品出料的所有功能单元沿底盘长度方向依次排布，四个独立料仓沿底盘侧部布置，可分别存储不同粒径的碎石、砂石骨料，每个料仓下方对应独立的计量斗，按照预设配比完成骨料称重后，通过水平输送机构送入搅拌主机；双轴搅拌主机布置在底盘中部靠近重心的位置，搅拌轴采用平行排布，搅拌臂与叶片的角度经过匹配设计，可在短时间内完成骨料、水泥、水与外加剂的均匀拌合，避免出现混合料离析的问题。设备的外形边界完全符合公路货运的外廓尺寸要求，拖行状态下整体宽度、高度均满足道路通行规范，不需要办理超宽超高的特殊运输许可，常规的重型牵引车头即可完成转场拖运；安装时仅需将底盘四周的液压支腿伸出，调整到水平状态即可固定，不需要额外浇筑混凝土基础，对作业场地的硬化要求极低，哪怕是临时平整的压实土场也能满足安装使用条件。设计过程中充分考虑了野外作业的维护便利性，所有管线沿底盘侧边的线槽规整布置，易损的搅拌叶片、计量传感器都预留了足够的拆装操作空间，日常检修不需要拆解周边的结构件；设备的出料高度匹配常规混凝土搅拌运输车的接料口位置，拌合完成的成品料可直接卸入运输车料斗，不需要额外设置接料输送装置，进一步减少了现场作业的配套设备需求。针对移动作业的工况特点，整套设备的结构件都做了抗振强化，底盘主梁采用加厚型钢焊接成型，各个功能模块与底盘的连接位置都加装了减振垫，避免拖行过程中路面颠簸造成计量部件偏移、结构焊缝开裂的问题；料仓的侧壁做了耐磨衬板防护，可承受骨料卸料时的长期冲击磨损，延长野外无备件场景下的连续作业时长。
