车载移动式混凝土搅拌站结构设计

这款车载式混凝土生产装备的设计，核心围绕工程现场的快速转场需求展开，区别于固定式搅拌站需要提前浇筑基础、拆装周期长的痛点，整套搅拌、配料、输送、计量模块全部集成在半挂承载底盘上，牵引车头接驳后即可完成公路转场，到场后无需额外做大型混凝土基础，仅需平整硬化作业面、接通风电与水源即可快速投产，适配公路改扩建、偏远乡村基建、小型水利工程、临时抢险施工这类作业点分散、工期较短的施工场景，避免了固定站拆装转场的高额成本与时间损耗。

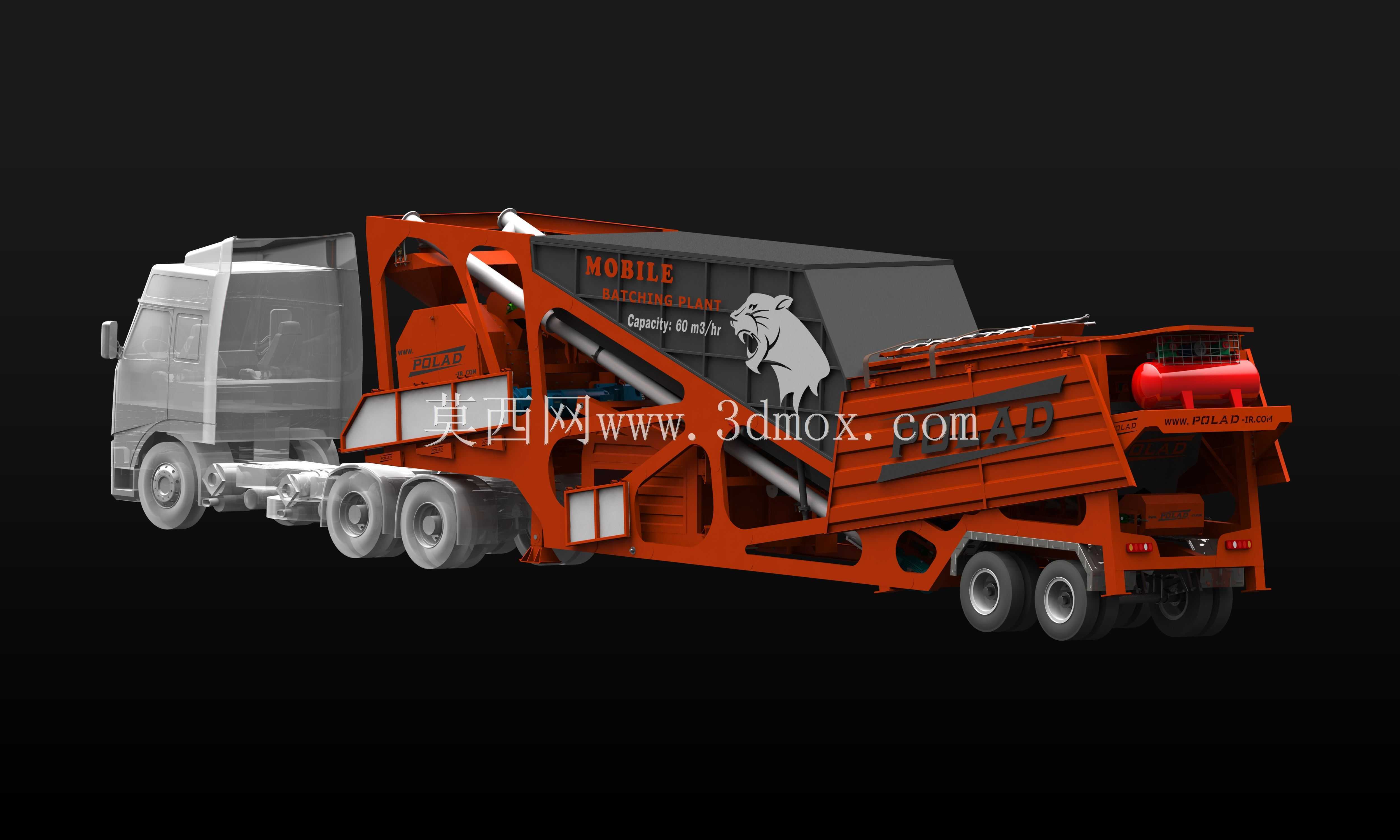

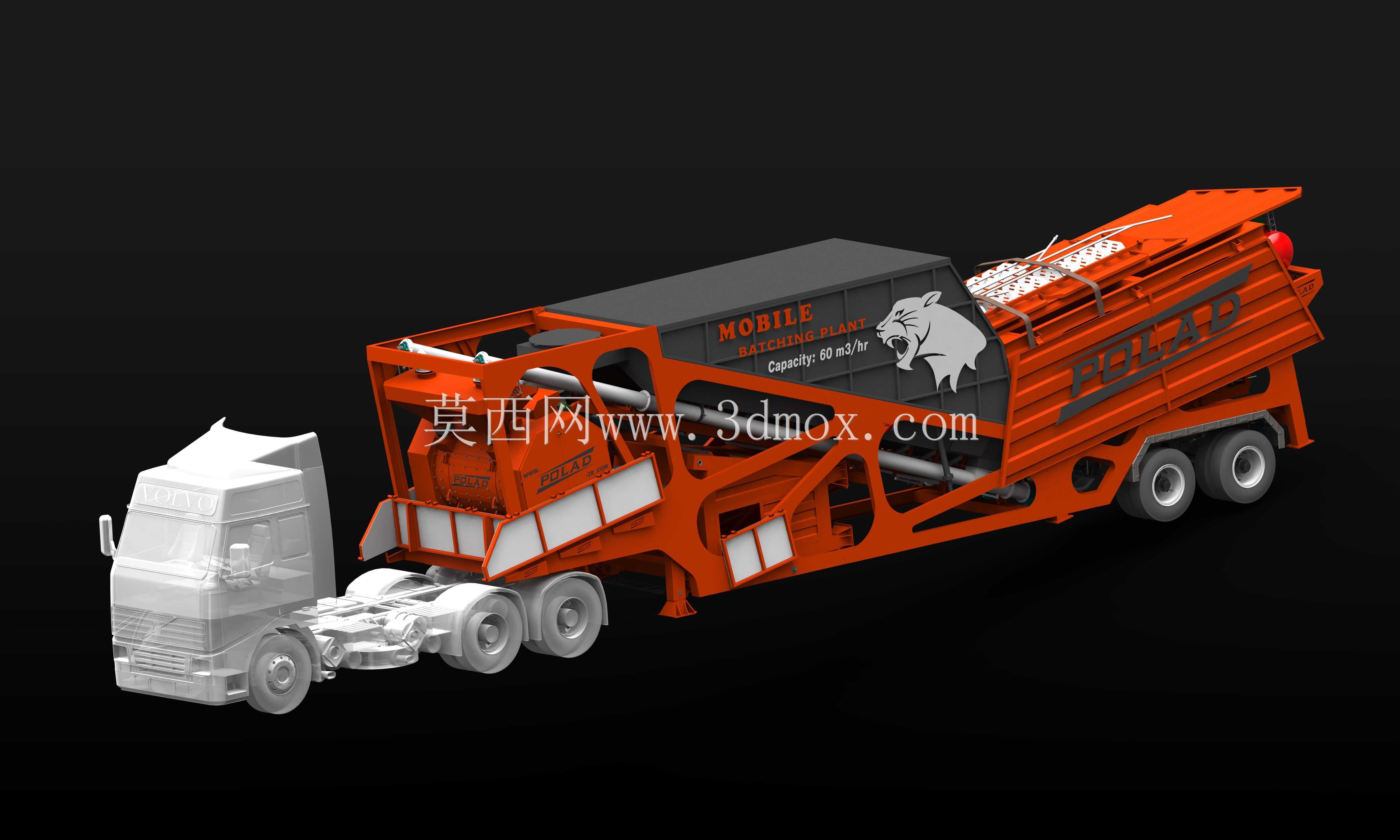

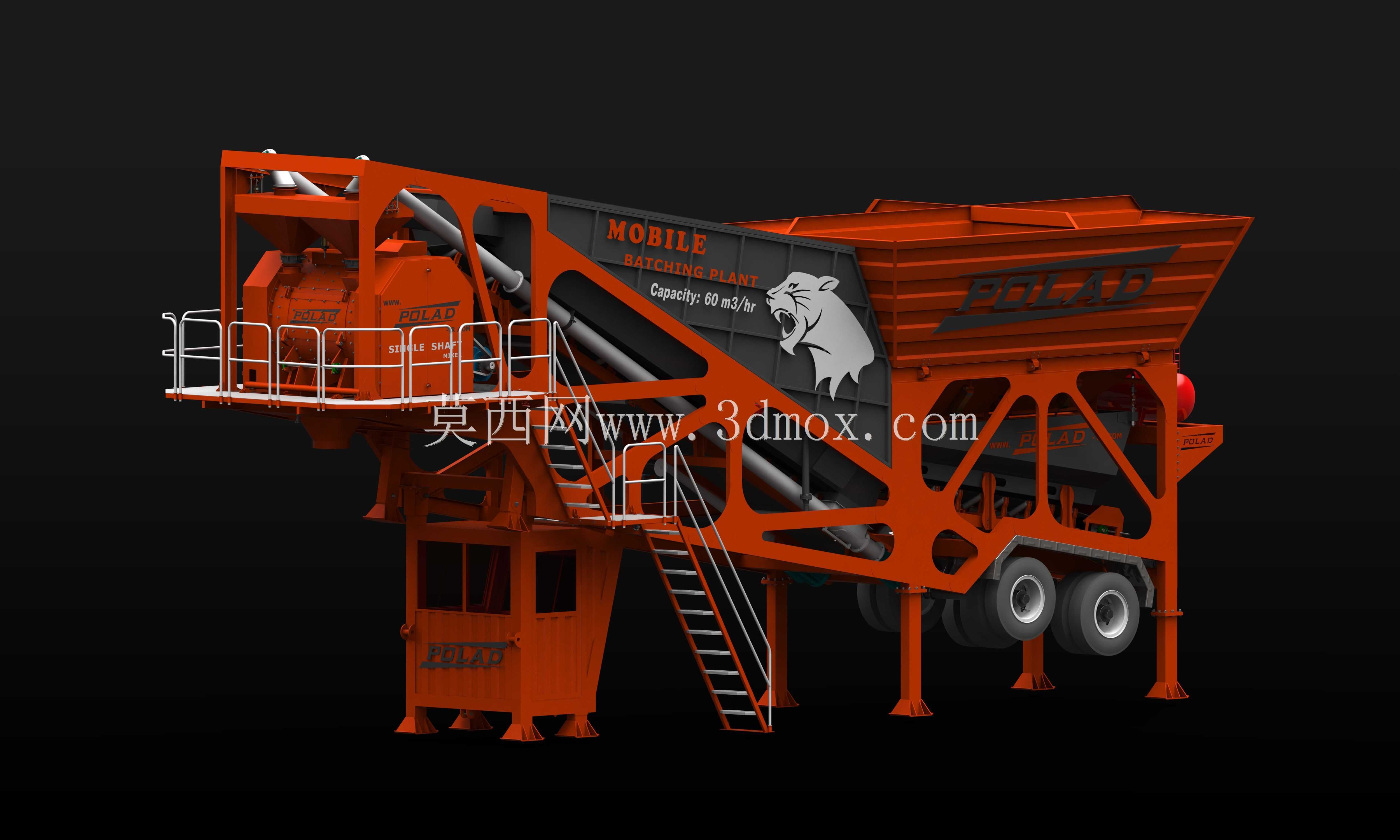

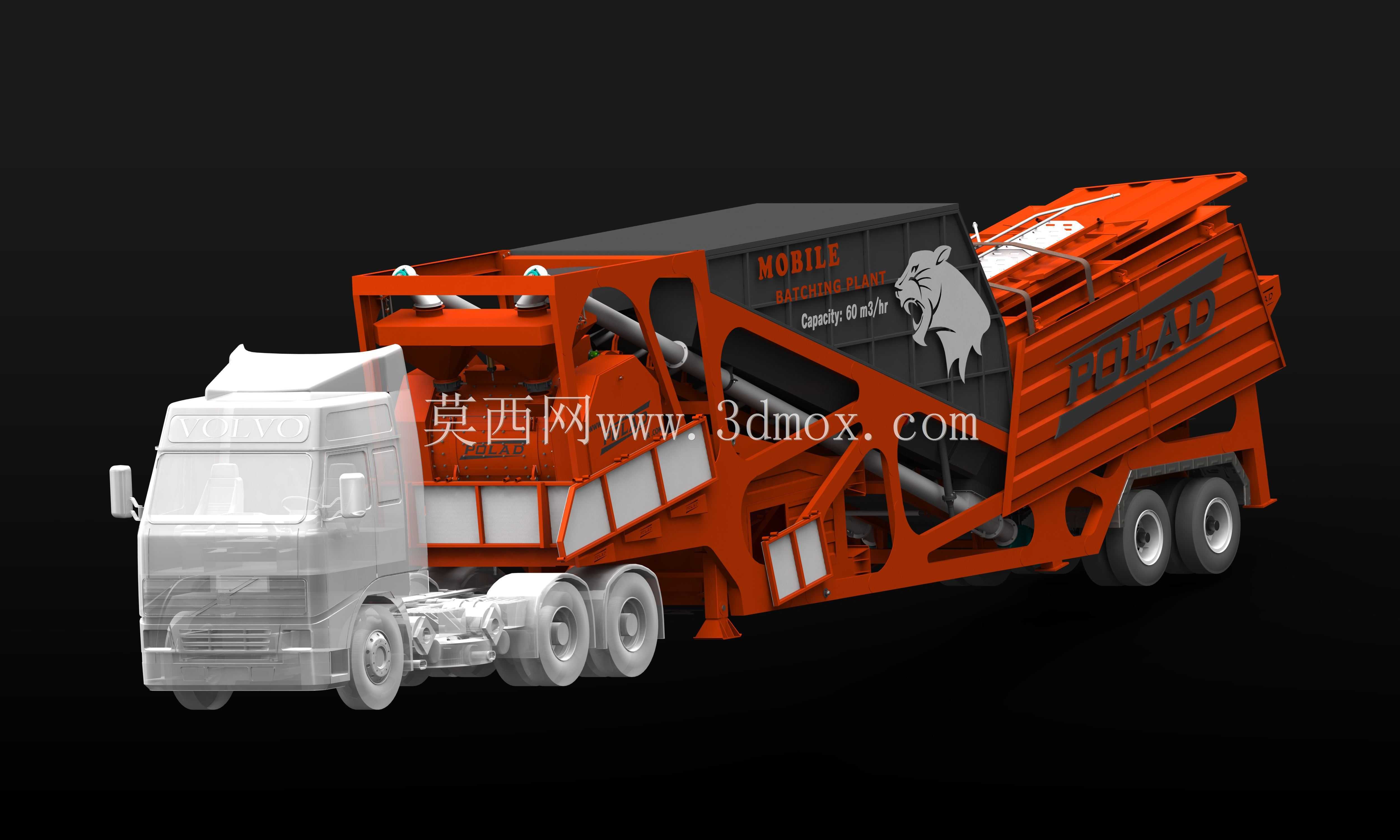

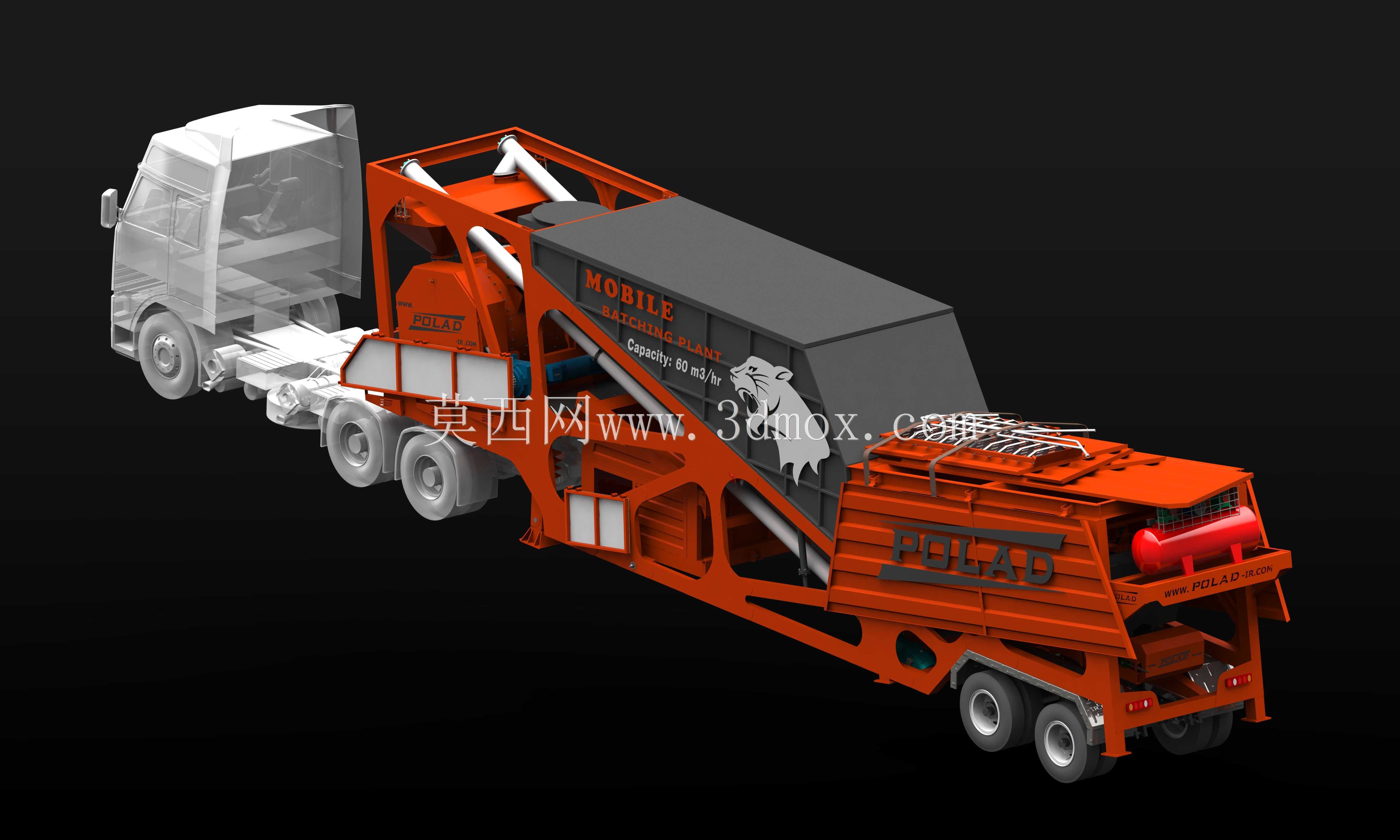

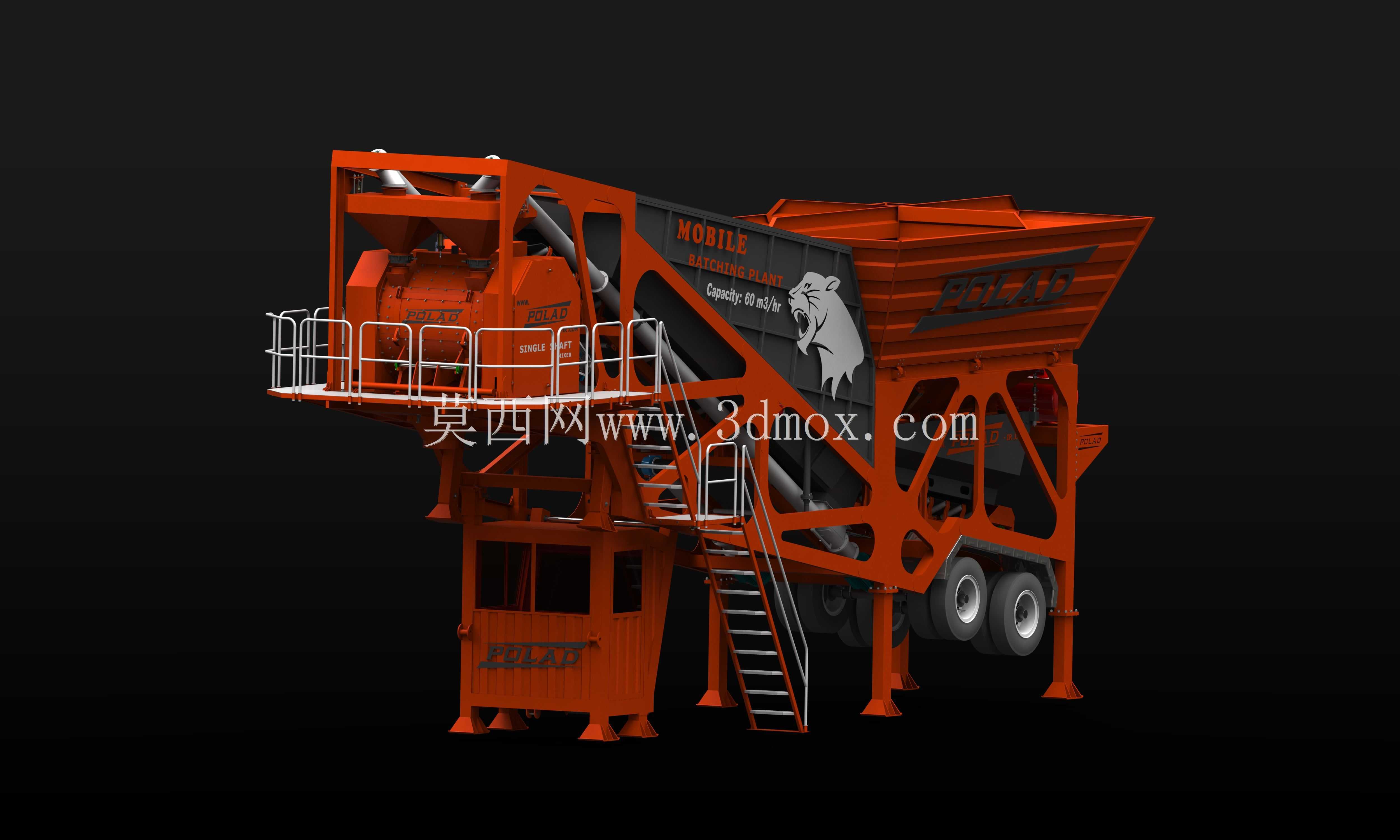

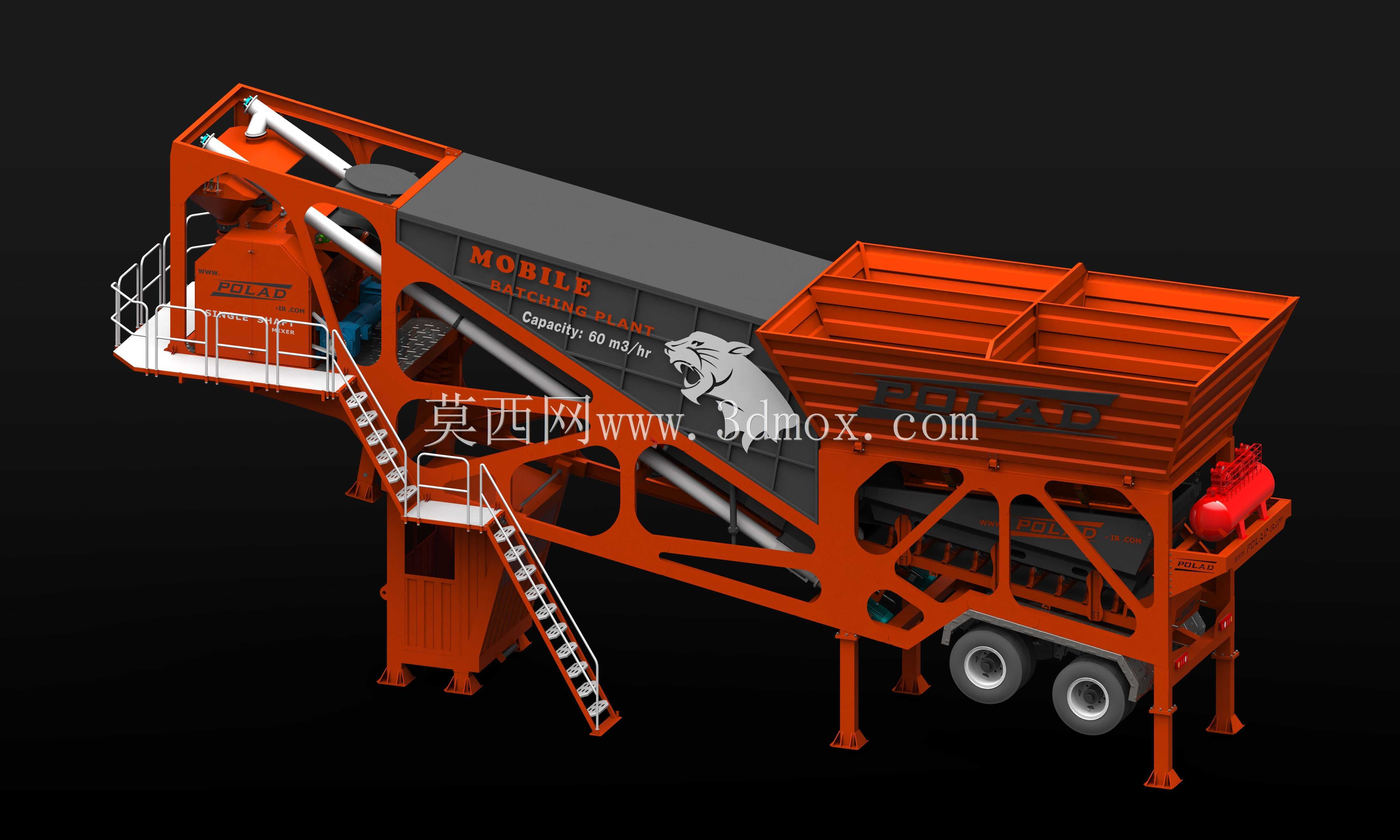

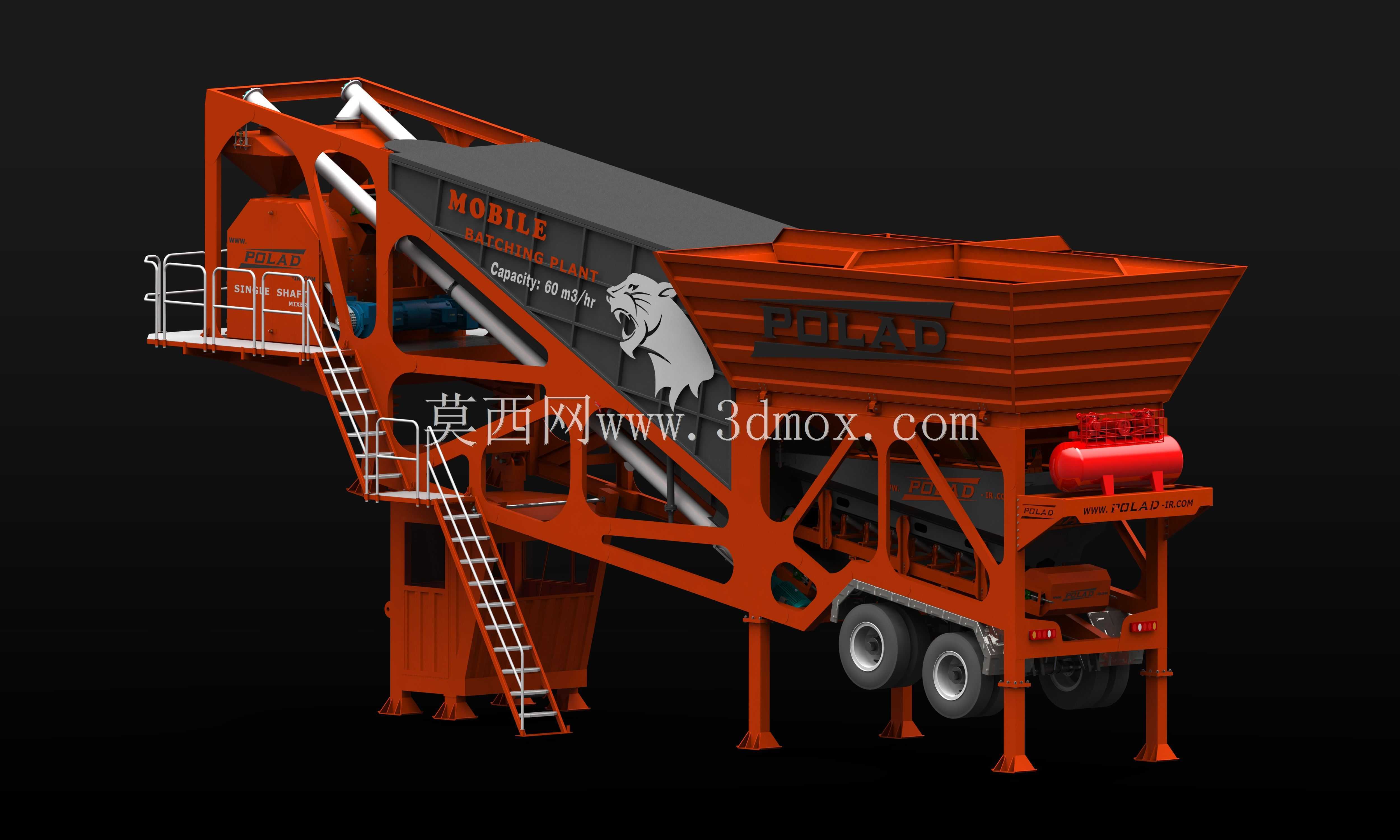

从结构布局来看，整套设备采用紧凑化集成设计，单轴搅拌主机作为核心拌合单元布置在底盘中部靠后位置，上方衔接骨料、粉料、水与外加剂的计量单元，4个独立料仓沿底盘纵向排布，分别存储不同粒径的砂石骨料，通过密闭式皮带输送机构将配比完成的骨料送入搅拌主机，粉料仓配套螺旋输送结构完成水泥、粉煤灰等胶凝材料的输送，计量模块采用独立称重结构，可实现每小时60立方米的混凝土标称产能，完全覆盖中小型工程的连续供料需求。设备的卸料端预留了标准接料高度，可直接向混凝土搅拌运输车卸料，也可配套临时料斗完成小型机具的接料作业，整套系统的液压支腿在作业时伸出，抵消搅拌作业的动载荷，保证设备运行稳定性，转场时支腿收回贴合底盘侧面，不超出车辆外廓尺寸边界，满足公路运输的外廓尺寸要求。

设计过程中重点考量了作业与转场两种工况的受力平衡，底盘的承载梁做了局部加强处理，对应搅拌主机、料仓等重载位置的梁体增加了加强筋结构，避免长期交变载荷下出现结构变形；料仓侧壁做了耐磨衬板预留位，可根据骨料磨蚀性更换不同厚度的耐磨衬板，延长设备使用寿命；搅拌主机的检修通道沿设备侧面布置，日常的润滑、易损件更换无需拆解外围结构，作业人员可直接到达检修位，降低现场运维难度。设备的外围走台做了防滑与护栏设计，满足高空作业的安全规范，所有外露的传动部件都设置了安全防护罩，避免作业过程中出现安全隐患。整套设备的管路、线路全部沿底盘主梁内侧排布，做了防飞溅、防磨损防护，转场过程中不会因路面颠簸、碎石击打造成管路线路损坏，到场后仅需快速对接外部管线即可完成调试，整套安装调试的时间可控制在3小时内，相比传统分体式移动站大幅缩短了现场准备周期。
