一英寸规格aro金属气动隔膜泵结构

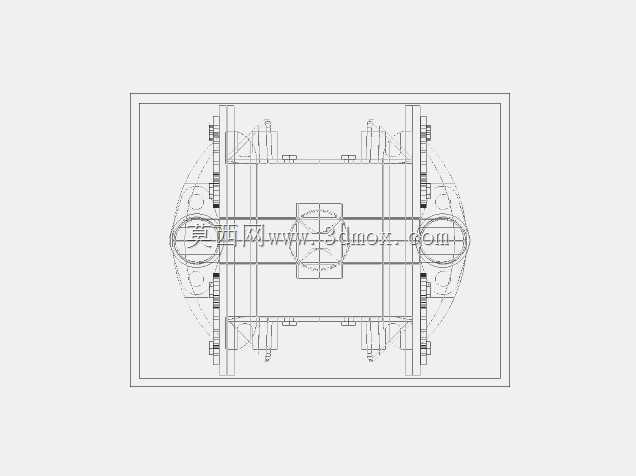

在化工溶剂输送、高粘度浆料转运、含颗粒介质的工况现场，这类金属材质的气动隔膜泵一直是现场运维和设备选型里的高频选项，不同于电动离心泵对介质洁净度、进料压力的苛刻要求，气动隔膜泵依靠气源驱动的工作逻辑，能在易燃易爆、无电力配套的临时作业场景下稳定运行，也不会因为短时空转造成泵体密封件的不可逆烧损。从模型的结构设计来看，整体采用对称式的双隔膜腔布局，顶部集成的一体式提手结构，充分考虑了现场频繁移位、临时接驳管线的作业需求，不需要额外加装吊装吊耳，单人即可完成短距离的挪运调整。两侧的隔膜腔通过螺栓组实现周边均布锁紧，这种设计能让隔膜在往复运动时受力更均匀，避免局部应力集中造成的隔膜过早撕裂，同时也方便后期运维时快速拆解更换易损隔膜件，不需要复杂的专用工装就能完成现场检修。底部的安装支脚采用带安装孔的折弯式结构，预留的安装孔位匹配常规的膨胀螺栓固定尺寸，安装时不需要额外加工转接底座，直接固定在设备机架或者地面预埋钢板上即可，支脚的高度预留了足够的底部管线接驳空间，进出口的法兰接口位置也避开了安装固定的干涉区域，现场配管时不需要额外调整管线走向就能完成对接。设计过程中优先考虑了介质接触部分的材质兼容性，金属壳体的壁厚选择兼顾了耐压强度和整体重量，在满足1英寸通径流量要求的前提下，没有过度冗余的壁厚设计，整体重量控制在单人可搬运的合理区间。进出液口的流道做了圆弧过渡处理，能减少介质在泵腔内的流动阻力，尤其是输送含固体颗粒的介质时，不容易在流道拐角处形成沉积堵塞，气阀切换的结构集成在泵体中部的腔体内，外部没有裸露的气路管线，能避免现场作业时磕碰造成气路破损漏气。这类泵的实际适用场景覆盖了涂装生产线的涂料输送、污水处理环节的污泥抽吸、化工车间的腐蚀性介质转运，甚至在食品加工行业的高粘度酱料输送场景中，更换对应食品级隔膜后也能适配使用，模型还原的结构细节能直接用于设备选型时的安装空间校核，也能作为同类泵型结构优化设计的参考基准，在做产线布局三维设计时，可以直接导入模型核对安装边界、管线接驳位置，避免现场安装时出现尺寸干涉的问题。
