30吨双梁起重机卷扬提升机构三维设计

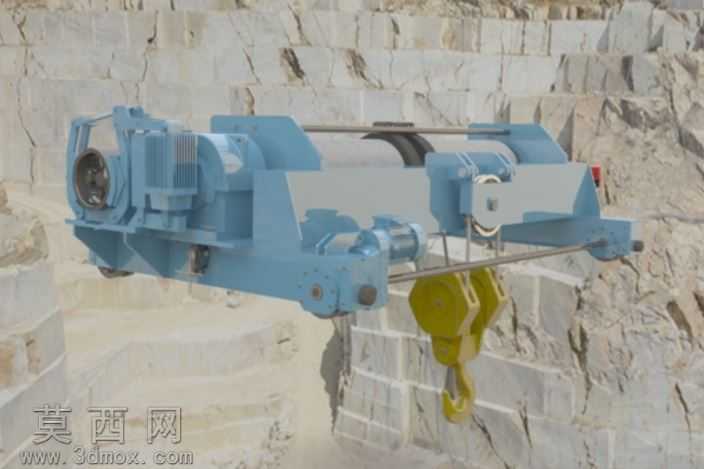

本模型为30吨规格双梁起重机配套的卷扬提升机构，采用三维参数化建模方式完成整体装配设计，完整还原了科尼亚系列起重卷扬机的真实结构与布局。建模过程中严格遵循起重机械设计规范，对卷筒组件、减速传动单元、制动装置、吊钩滑轮组、机架主体、导向限位结构逐一进行独立零件建模，再通过同轴配合、面贴合、齿轮啮合约束完成总装，确保各运动部件的运动仿真路径与实际设备运行逻辑完全一致。材质渲染阶段，针对机架、卷筒等承载结构件赋予哑光蓝灰色金属漆材质，还原工业设备的漆面质感；对吊钩滑轮组采用高饱和度黄色安全漆材质，匹配起重设备吊钩的安全色规范；对传动轴、齿轮等传动部件赋予抛光钢材质，突出金属加工面的光泽质感；对制动模块的摩擦件赋予深色耐磨复合材料材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度与真实感。结构设计上，该卷扬机构采用对称式双卷筒布局，配合双联滑轮组实现30吨额定载荷的平稳起升，减速单元集成于机架侧端，有效压缩整体安装尺寸，适配双梁起重机的小车安装空间；制动系统采用常闭式制动器设计，配合卷筒端部的限位装置，保障起升作业的安全性；吊钩组配备动滑轮与防脱棘爪，完全符合起重机械安全设计要求。设计过程中优先考虑部件的可装配性与可维护性，对易损件如制动片、滑轮衬套、钢丝绳固定端均做了独立拆分设计，便于后续的虚拟拆装验证与维护方案模拟，整体模型结构完整，细节丰富，可用于起重机械的结构教学、产品展示、方案验证等场景。
