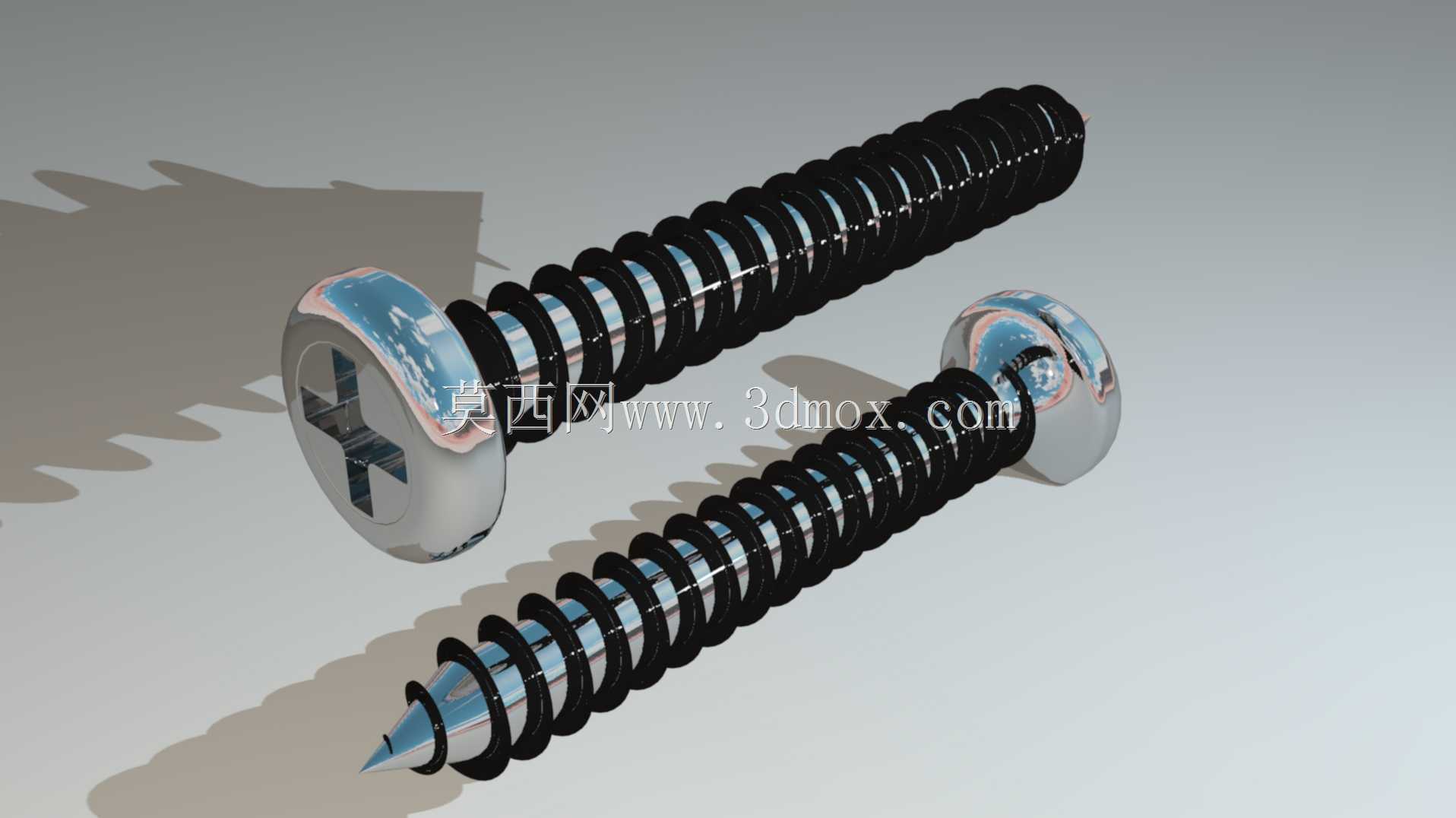

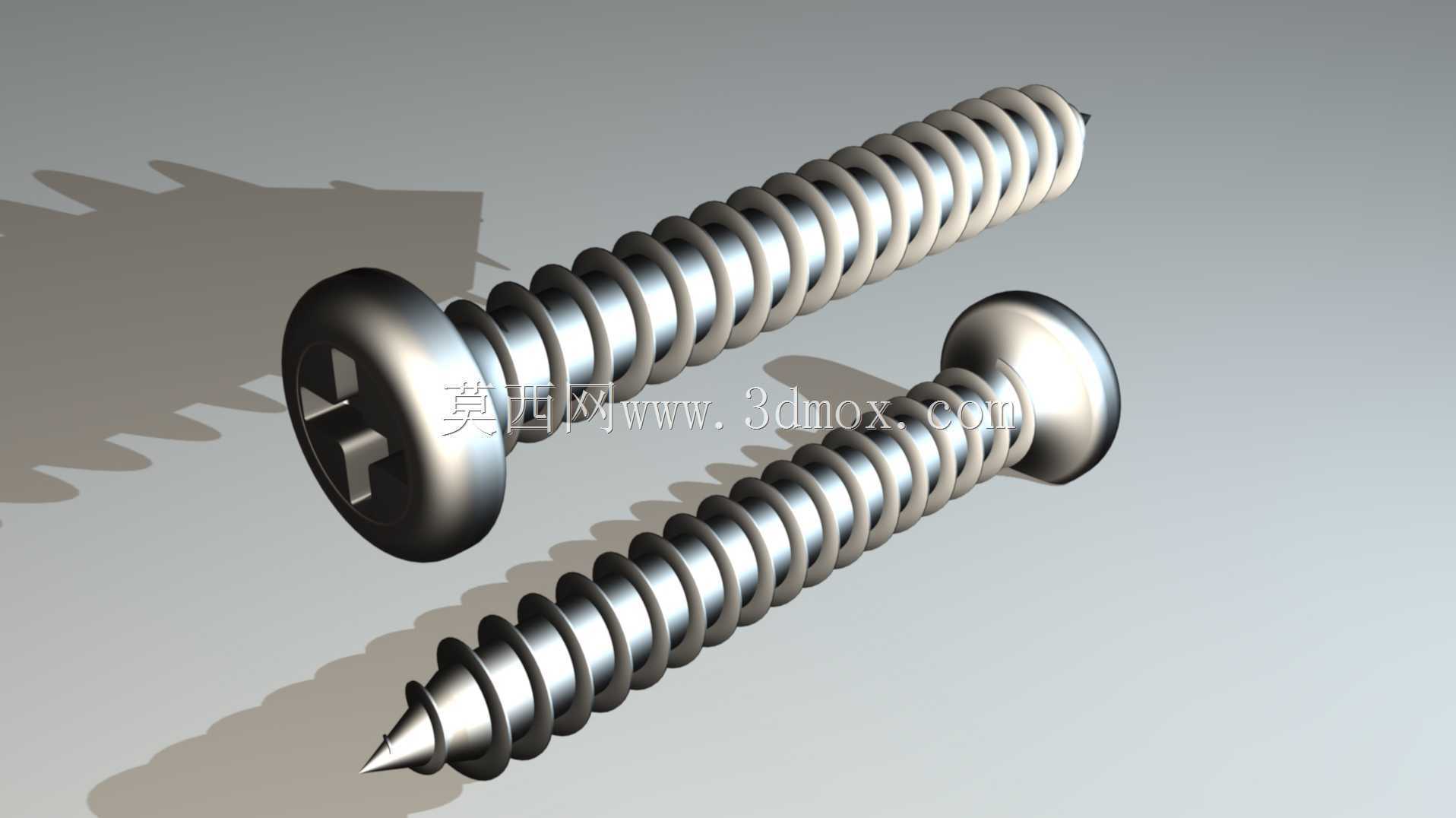

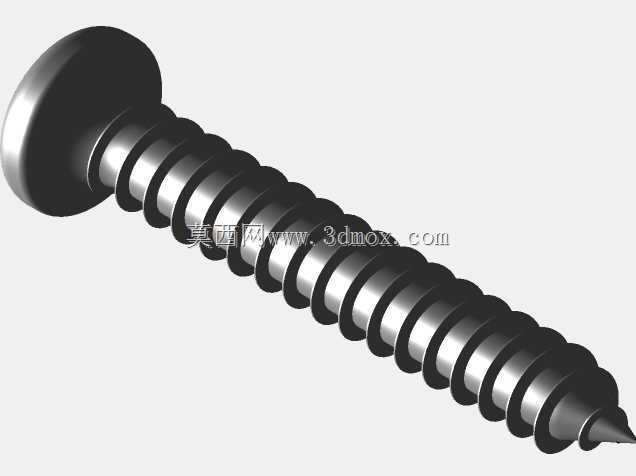

十字盘头自攻螺丝三维结构设计

这类十字盘头自攻螺丝是日常设备装配、钣金件连接、塑料壳体固定场景里极为常用的紧固件，不需要预先在被连接件上攻制内螺纹，依靠自身螺纹在拧入过程中自行切削成型配合螺纹，大幅减少装配工序的准备工作量，在小家电外壳组装、配电箱薄板拼接、汽车内饰件固定、家具五金连接等场景都有极高的使用频次。从结构设计来看，盘头的头部设计拥有更大的承压接触面积，拧入后不会轻易穿透较薄的被连接件表层，同时十字槽的槽型适配通用十字螺丝刀，拧紧时的受力分布更均匀，不容易出现滑牙、槽口崩损的问题，相比一字槽的容错率更高，适合流水线批量装配的作业场景。螺纹部分采用的是自攻螺纹牙型，牙距相对机丝螺丝更大，牙山角度经过优化，拧入塑料、薄钢板、硬质木材等不同材质时，既能保证足够的咬合力，又不会因为切削阻力过大导致被连接件开裂。建模过程中需要重点把控几个核心尺寸边界：首先是头部直径与头部高度的比例，盘头的头部直径通常是螺杆公称直径的1.8-2.2倍，保证承压面足够的同时不会因为头部过大占用过多装配空间；其次是十字槽的深度与槽型公差，槽深过浅容易导致螺丝刀啮合不足打滑，槽深过深则会降低头部的结构强度，拧紧时容易出现头部断裂的问题；螺纹部分的收尾端设计有锥形导向尖尾，尖尾的角度控制在合理区间，既能够快速对准预钻孔位，又不会因为尖端过锐在装配过程中划伤操作人员或者破坏相邻的线束、密封件。在实际选型应用时，需要根据被连接件的总厚度确定螺丝的公称长度，保证拧入后螺纹的有效啮合长度达到公称直径的2-3倍，才能获得足够的连接强度，避免使用过程中出现松脱、滑牙失效。如果是用于塑料件连接，还需要匹配对应规格的预钻孔径，孔径过小会导致拧入时塑料件应力集中开裂，孔径过大则会降低螺纹的咬合力，连接可靠性不足。建模时螺纹的牙型轮廓需要严格贴合通用自攻螺丝的标准参数，牙顶与牙底的圆角过渡处理要自然，避免应力集中的结构缺陷，头部与螺杆衔接的位置也要做合理的圆角过渡，减少热处理以及拧紧受力时的应力断裂风险。
