民用航空器起落架缓冲支撑结构

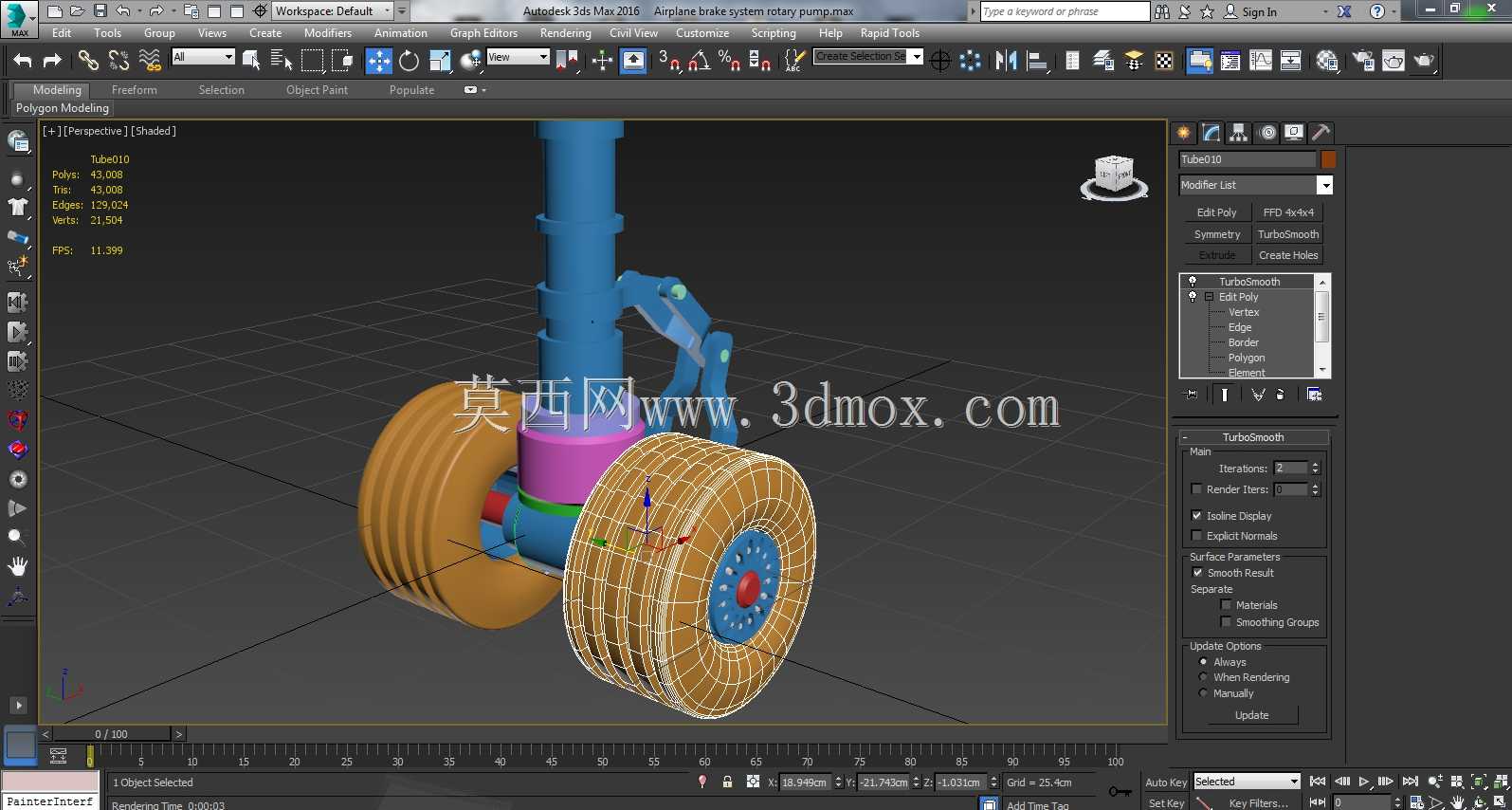

　　在民用支线客机、通用航空固定翼飞行器的起降阶段，起落架是唯一直接承接地面载荷、缓冲着陆冲击的核心承力部件，这套三维结构完整还原了支柱式起落架的核心组成，包含主缓冲支柱、扭力臂连接件、双机轮总成、刹车安装座等关键结构，可直接用于航空机械专业教学演示、飞行器结构方案验证、虚拟维修仿真场景搭建。从实际工况出发，这套起落架的设计首先要满足着陆瞬间的垂直冲击能量吸收需求，主缓冲支柱采用油气混合缓冲的经典结构布局，外筒为高强度合金钢锻件加工而成，内壁做珩磨处理保证密封件滑动顺畅，内筒活塞杆表面镀硬铬提升耐磨性能，支柱上端通过铰接耳片与机身机翼承力框连接，铰接点预留了足够的转动角度范围，满足起降过程中起落架收放、地面滑行时的姿态调整需求。

　　扭力臂组件分为上下两段，分别通过螺栓紧固在缓冲支柱的外筒和活塞杆上，中间铰接点设置有自润滑衬套，既可以限制活塞杆与外筒之间的相对转动，避免机轮航向偏转不受控，又不会干涉缓冲支柱的上下伸缩动作，扭力臂的臂身做了等强度优化，截面从铰接点到安装端逐渐过渡，在满足侧向载荷承受能力的前提下尽可能降低结构重量。机轮部分采用双轮并列布局，适配干线客机以下级别的飞行器主起落架载荷需求，轮毂为铝合金模锻件加工，轮缘位置预留了轮胎安装的挡边结构，轮毂中心通过锥面配合与轮轴连接，配合端面的锁紧螺母实现轴向定位，轮辐上开有均匀分布的减重孔，同时预留了刹车盘的安装法兰面，可适配盘式刹车组件的安装需求，轮胎采用带束层结构的航空轮胎，胎面花纹做了简化处理，

　　建模时保留了轮胎的层级结构特征，可用于模拟地面滑行时的轮胎变形仿真。安装边界方面，这套起落架的上端铰接点间距、收放作动筒连接耳片位置都参考了主流支线客机的实际尺寸，缓冲支柱的最大行程预留了足够的安全余量，可满足最大下沉速率下的缓冲需求，不会出现支柱触底的结构失效问题，机轮的轮距设置兼顾了地面滑行的稳定性和起落架舱的收纳空间需求，收起状态下整个支柱可绕上端铰接点转动，完全收入机身下部的起落架舱内，不会额外增加飞行阶段的气动阻力。在结构细节处理上，所有的管路走线、传感器安装座都做了预留，包括轮速传感器的安装孔位、刹车管路的固定卡箍位置、地面转弯机构的连接接口，整套模型的装配关系完全按照实际工艺要求设置，铰接件的转动自由度、

　　紧固件的连接约束都符合实际装配逻辑，可直接导入动力学仿真软件做落震仿真、地面滑行载荷仿真，也可用于机务培训的虚拟拆解教学，帮助学员直观理解起落架的内部结构和工作原理。不同于简化的概念模型，这套结构在细节处还原了很多工程实际中的设计考量，比如缓冲支柱下部的防尘密封结构、扭力臂铰接点的润滑脂注油嘴位置、机轮轮毂上的气门嘴安装位，这些细节虽然不影响整体结构的外观展示，但在做虚拟维修、装配工艺仿真时是必不可少的特征，能大幅提升模型的工程实用价值。在地面滑行工况下，这套起落架可承受垂直方向的额定静载荷，同时可传递地面的侧向摩擦力、航向制动力，支柱上的限位结构可限制最大压缩行程，避免缓冲结构过载损坏，机轮的轴承安装位预留了足够的支撑跨距，可承受滑行过程中的偏载载荷，避免轮轴出现弯曲变形。
