消费电子内置滑动式联动滑块结构设计

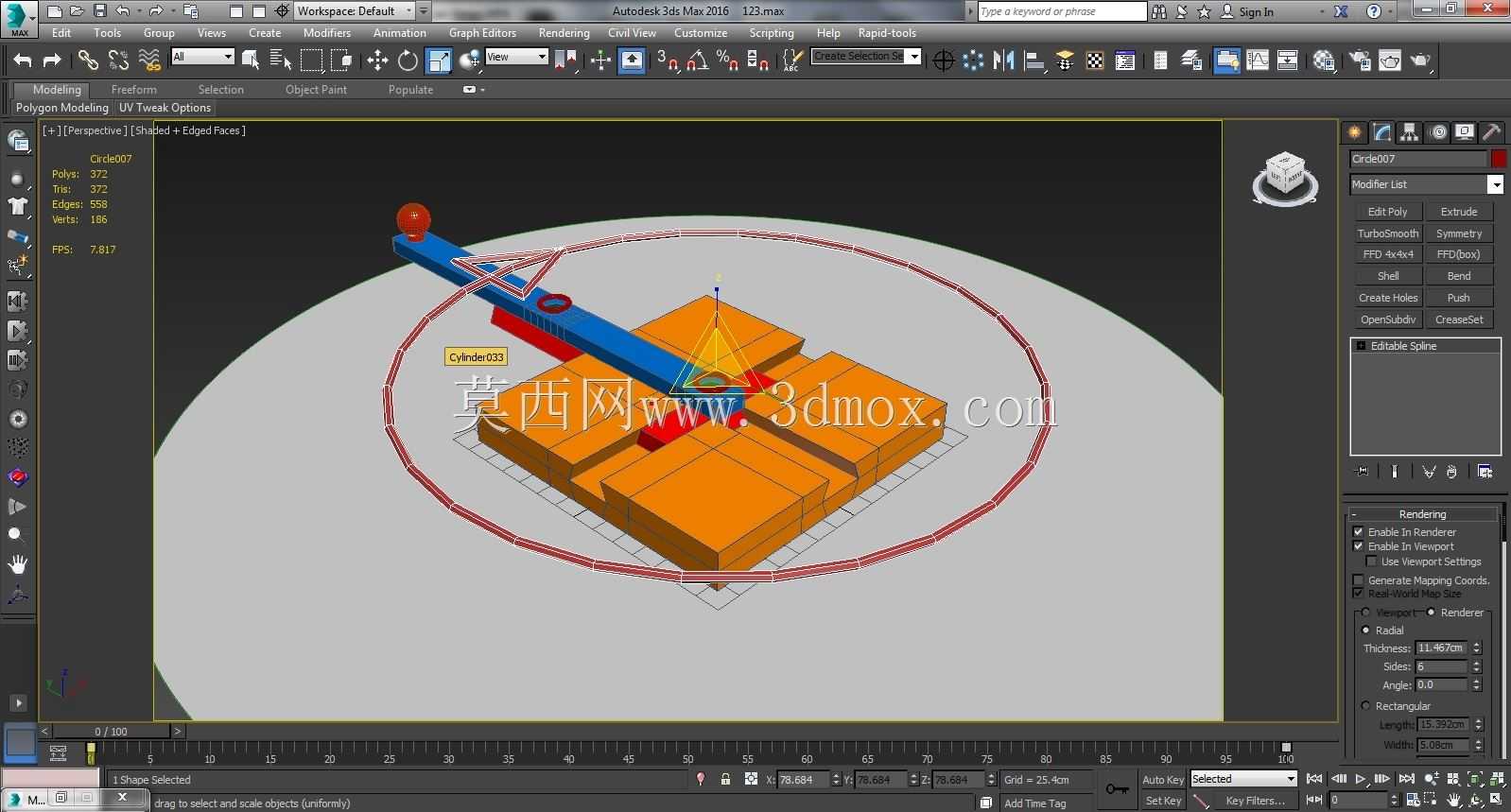

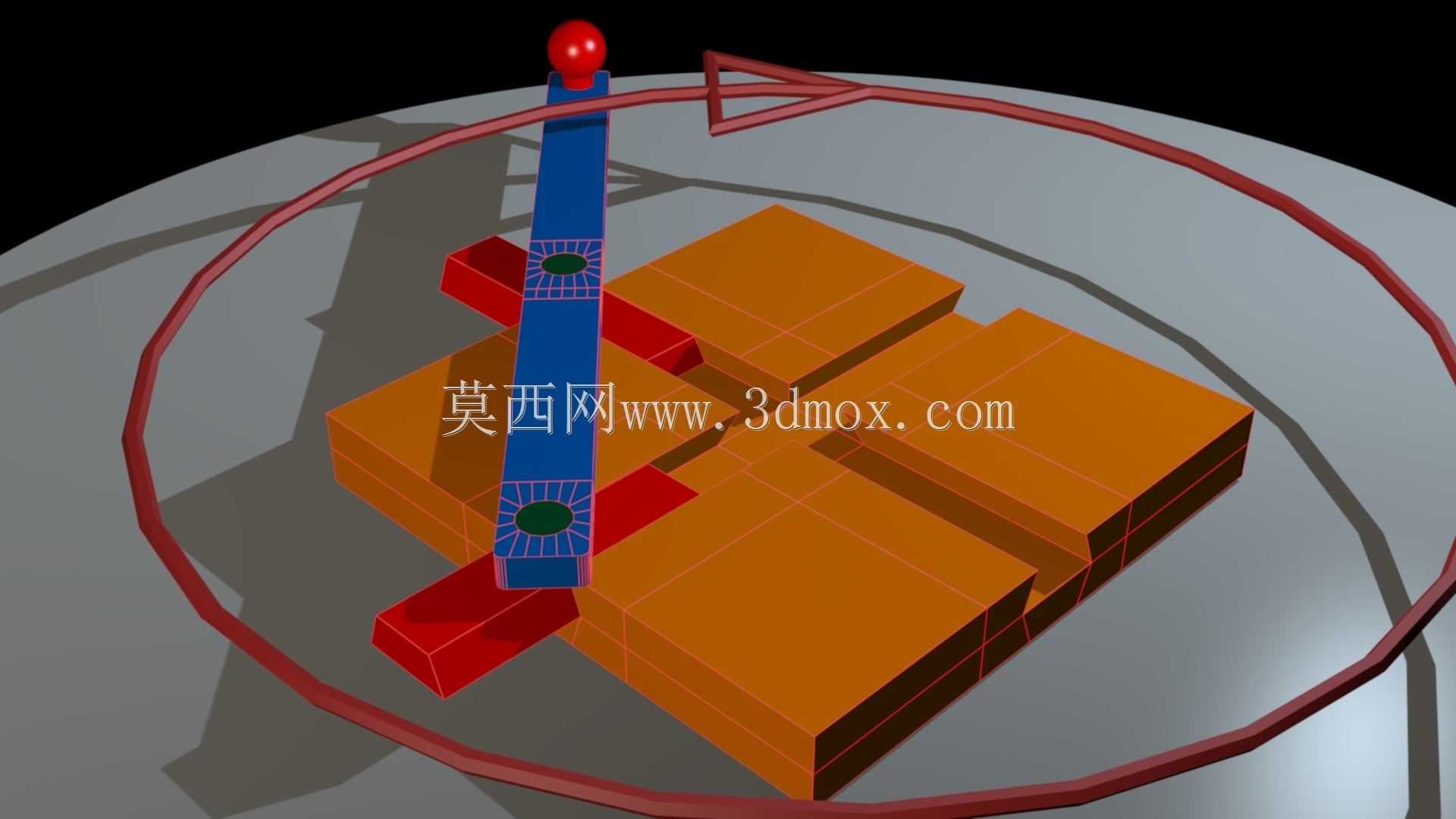

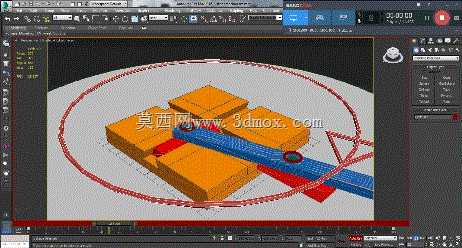

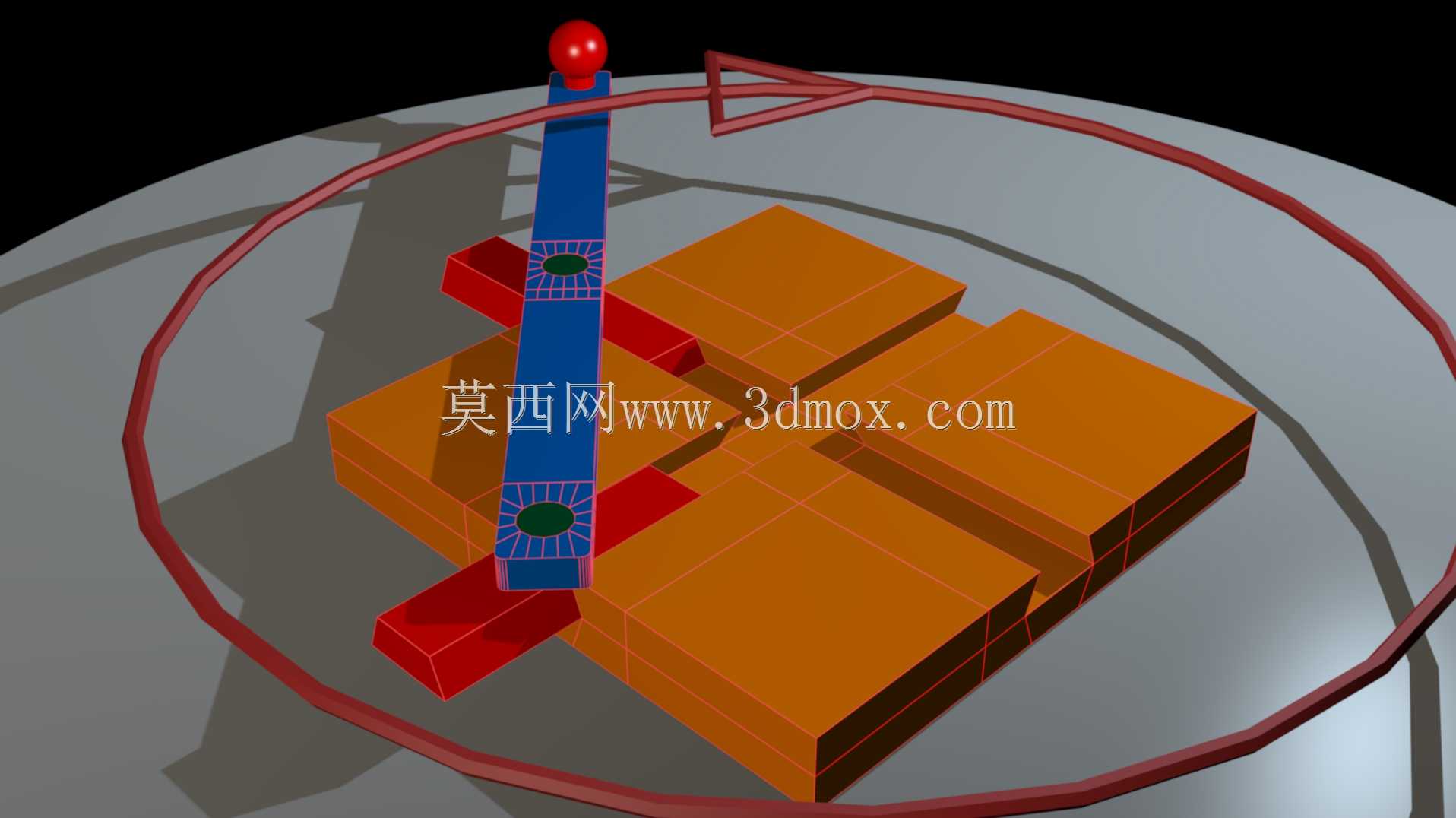

　　这套滑块结构主要面向消费电子类便携设备的内置功能拓展场景，在直板智能设备的有限内部空间里，实现功能模块的平稳滑出与锁止，解决超薄机身下拓展组件的收纳与弹出需求，常见于带隐藏式接口、升降摄像头或者侧滑拓展按键的手持终端设备中。整套结构采用多块限位基座搭配长行程滑动拨杆的布局，橙色部分为固定在机身中框上的基座组件，每一块基座都预留了精准的导向槽位，槽壁的粗糙度控制在Ra0.8以内，保证滑动过程中不会出现卡滞或者旷量，基座之间的间距严格匹配机身内部的堆叠公差，安装时直接卡入中框预设的定位柱即可，不需要额外做二次调整，适配厚度7mm以内的超薄机身安装边界。蓝色的长拨杆是整套结构的核心传动件，拨杆上的两个环形凸台分别卡入两侧基座的导向槽内，

　　凸台与槽壁的单边间隙控制在0.02mm，既保证滑动时的顺畅度，又能避免长期使用后出现晃动，拨杆的末端直接连接需要弹出的功能模块，当用户推动机身外侧的触发按键时，拨杆会沿着导向槽做斜向滑动，同时带动两侧的红色锁止块同步动作，锁止块在滑动到行程终点时会自动卡入基座的限位卡槽内，将功能模块固定在弹出位置，再次推动触发按键时锁止块会脱离卡槽，带动功能模块自动收回到机身内部，整个滑动行程控制在12mm，完全满足常规接口或者摄像头的弹出距离需求。设计过程中优先考虑了手持设备的跌落可靠性，所有滑动部件的材质都选用了高耐磨的POM工程塑料，不需要额外添加润滑脂就能保证上万次滑动无故障，基座与拨杆的接触位置做了微小的倒角处理，

　　避免装配过程中出现锐边刮擦线缆的问题，整套结构的整体占用空间在长宽高三个维度分别为32mm、28mm、4.2mm，不会挤占电池或者主板的安装空间，适配目前主流的直板智能设备内部堆叠方案。实际装配时不需要复杂的工装夹具，所有部件都采用卡扣式连接，顺着导向槽推入即可完成组装，单组结构的装配耗时不超过10秒，能够适配消费电子行业的高速流水线组装需求，滑动过程的推力控制在1.5N到2N之间，符合普通用户单指操作的施力习惯，不会出现推力过大难以推动或者推力过小容易误触发的问题。结构的受力点做了针对性的加厚处理，在1米高度自由跌落的测试场景下，拨杆与基座的连接位置不会出现断裂或者变形，锁止机构也不会出现意外解锁的情况，

　　完全满足消费电子产品的可靠性测试标准。整套结构没有采用复杂的弹簧或者齿轮组件，所有传动都通过部件之间的形面配合实现，大幅降低了生产制造成本，也减少了后期故障的概率，部件的注塑成型难度低，常规的精密注塑模具就可以批量生产，尺寸公差可以稳定控制在±0.01mm以内，不需要做后期的二次机加工。在结构迭代过程中，还针对不同的机身厚度预留了调整空间，通过调整拨杆的倾斜角度，可以适配3.8mm到5mm之间的不同安装高度需求，导向槽的长度也可以根据实际需要的弹出行程做灵活调整，不需要重新开模制作基座组件，只需要更换对应长度的拨杆和锁止块就能适配不同的产品需求。滑动过程中没有多余的空行程，拨杆从初始位置滑动到终点位置的全程都有导向槽约束，不会出现偏摆或者卡顿的情况，锁止块的卡入深度控制在0.8mm，既保证锁止的可靠性，又不会因为卡入过深导致解锁时需要过大的推力。
