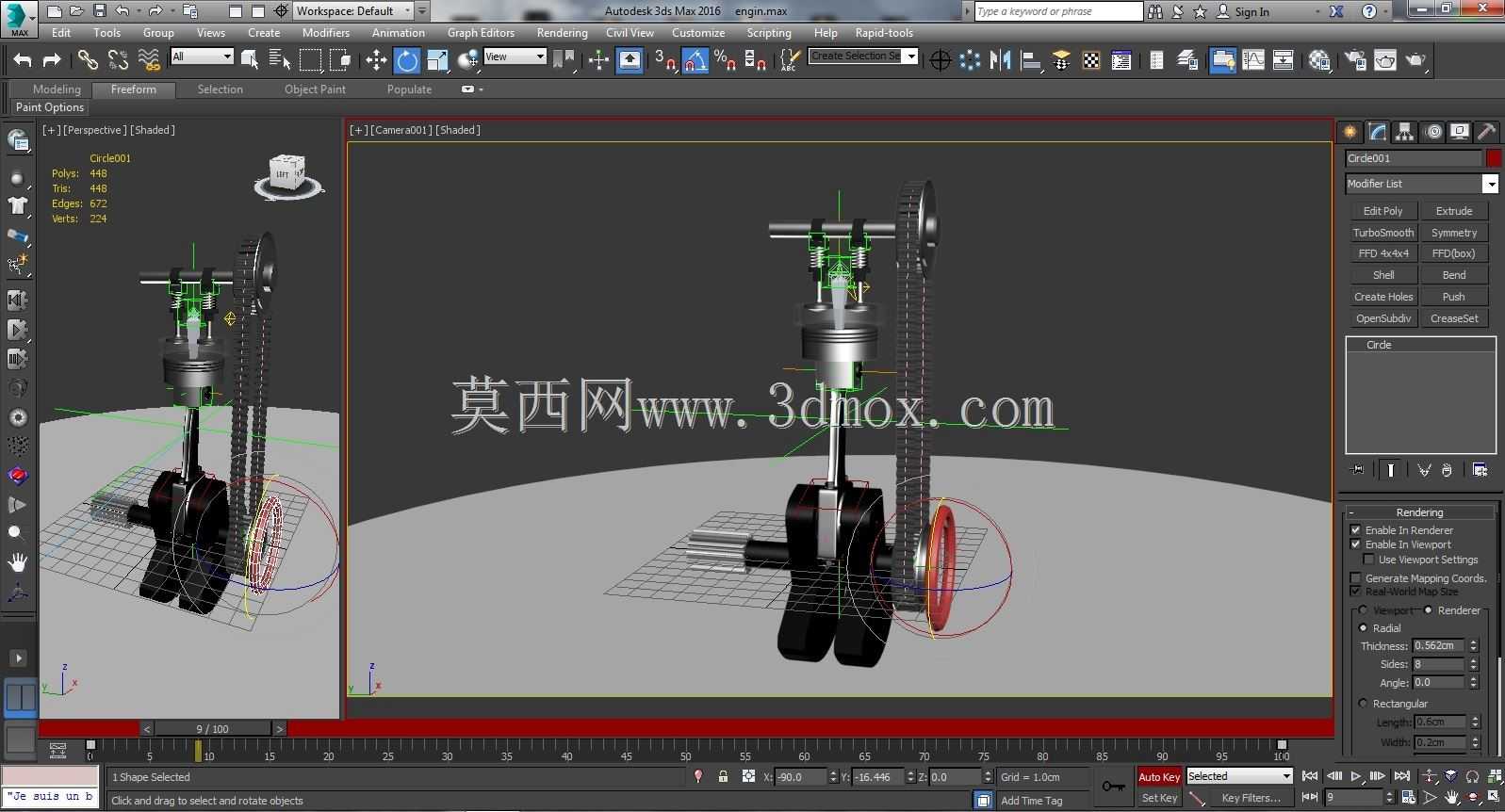

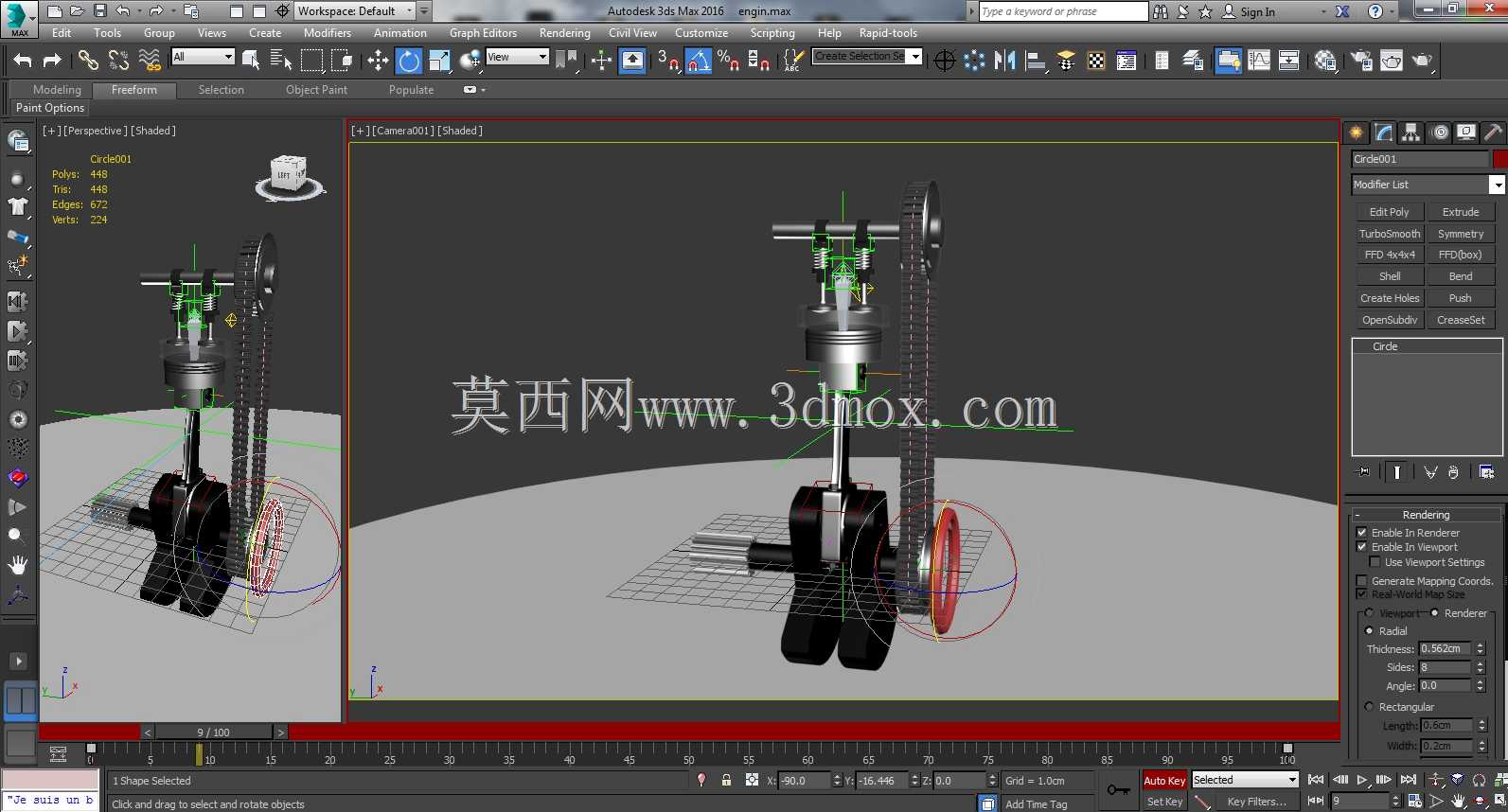

单缸内燃发动机曲柄连杆配气结构展示

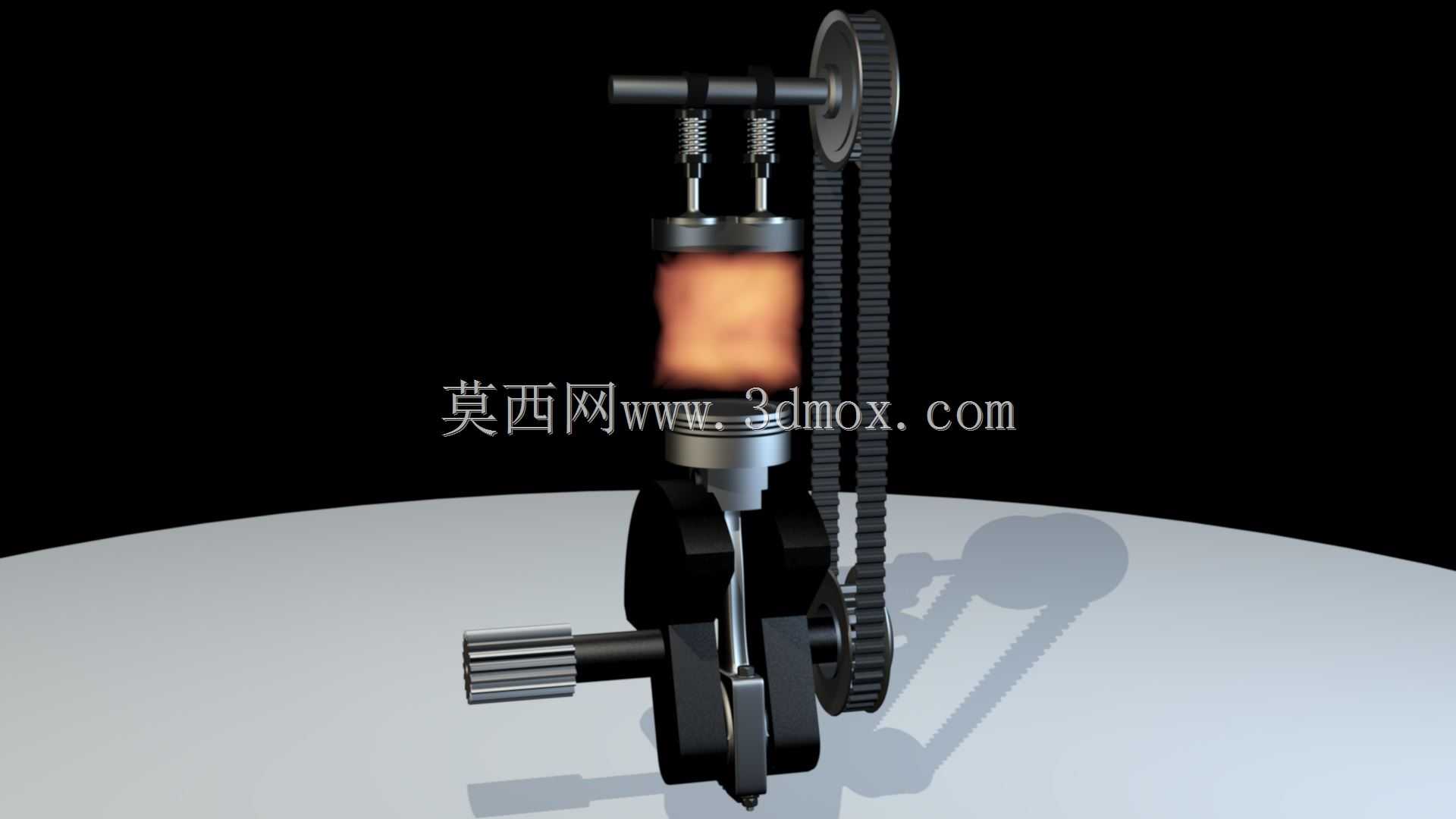

　　这套三维结构完整还原了单缸内燃发动机的核心做功与传动逻辑，在小型通用动力设备、教学实训教具、摩托类动力单元的前期方案验证阶段，这类结构模型能帮设计人员快速核对运动干涉风险，省去反复打样的物料与时间成本。从实际应用场景来看，这类单缸动力结构广泛适配小型发电机组、园林植保机械、迷你摩托以及教学演示台架，核心用途是通过燃油燃烧的热能推动活塞往复运动，再经曲柄连杆机构转化为旋转扭矩对外输出动力，同时通过配气与正时组件保证进排气时序与活塞运动位置精准匹配，避免出现气门顶活塞、进排气相位错乱这类致命故障。

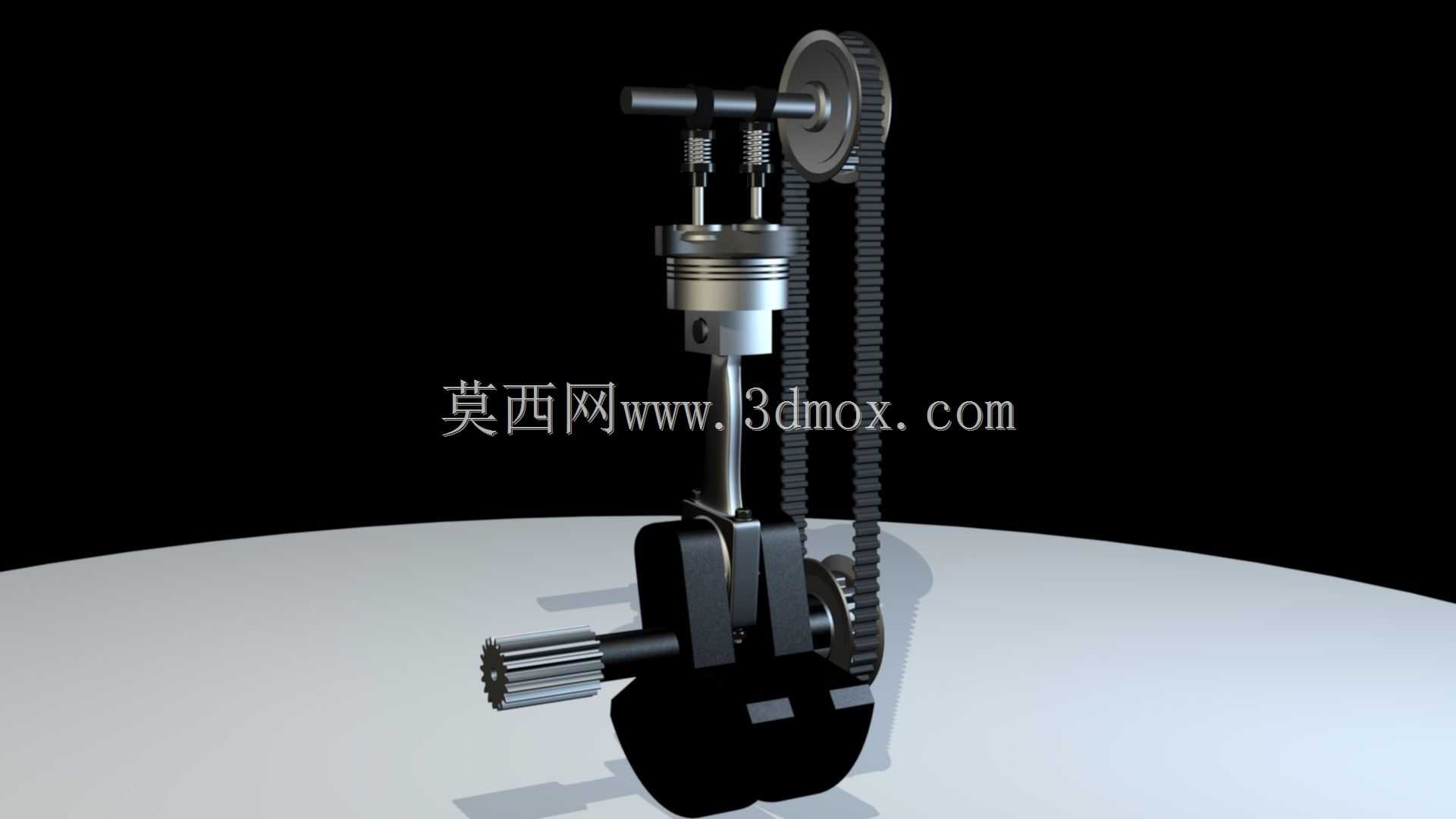

　　设计过程中首先要敲定的是缸径与活塞行程的匹配关系，这两个参数直接决定了单缸排量与基础输出特性，模型里的活塞采用了带两道气环一道油环的常规槽位设计，气环负责密封燃烧室的高压燃气，油环则负责刮除缸壁多余润滑油，避免机油窜入燃烧室造成积碳。活塞销采用全浮式设计思路，常温下活塞销与活塞销座为过渡配合，发动机达到工作温度后销座膨胀产生间隙，活塞销可在销座与连杆小头衬套内自由转动，能大幅降低接触面的偏磨风险。

　　曲柄连杆部分的设计重点是动平衡校准，单缸机的往复惯性力无法通过自身结构完全抵消，因此曲柄臂上特意设置了平衡重结构，平衡重的质心位置与质量需要和活塞、连杆的往复运动质量精准匹配，才能将运转时的一阶振动控制在可接受范围内，避免整机共振导致的紧固件松脱、管路断裂问题。连杆大头采用剖分式设计，通过连杆螺栓与曲柄销连接，轴瓦表面的油槽布局需要与曲轴内部的润滑油道完全对齐，保证压力润滑的机油能顺利到达摩擦面，形成稳定油膜降低磨损。

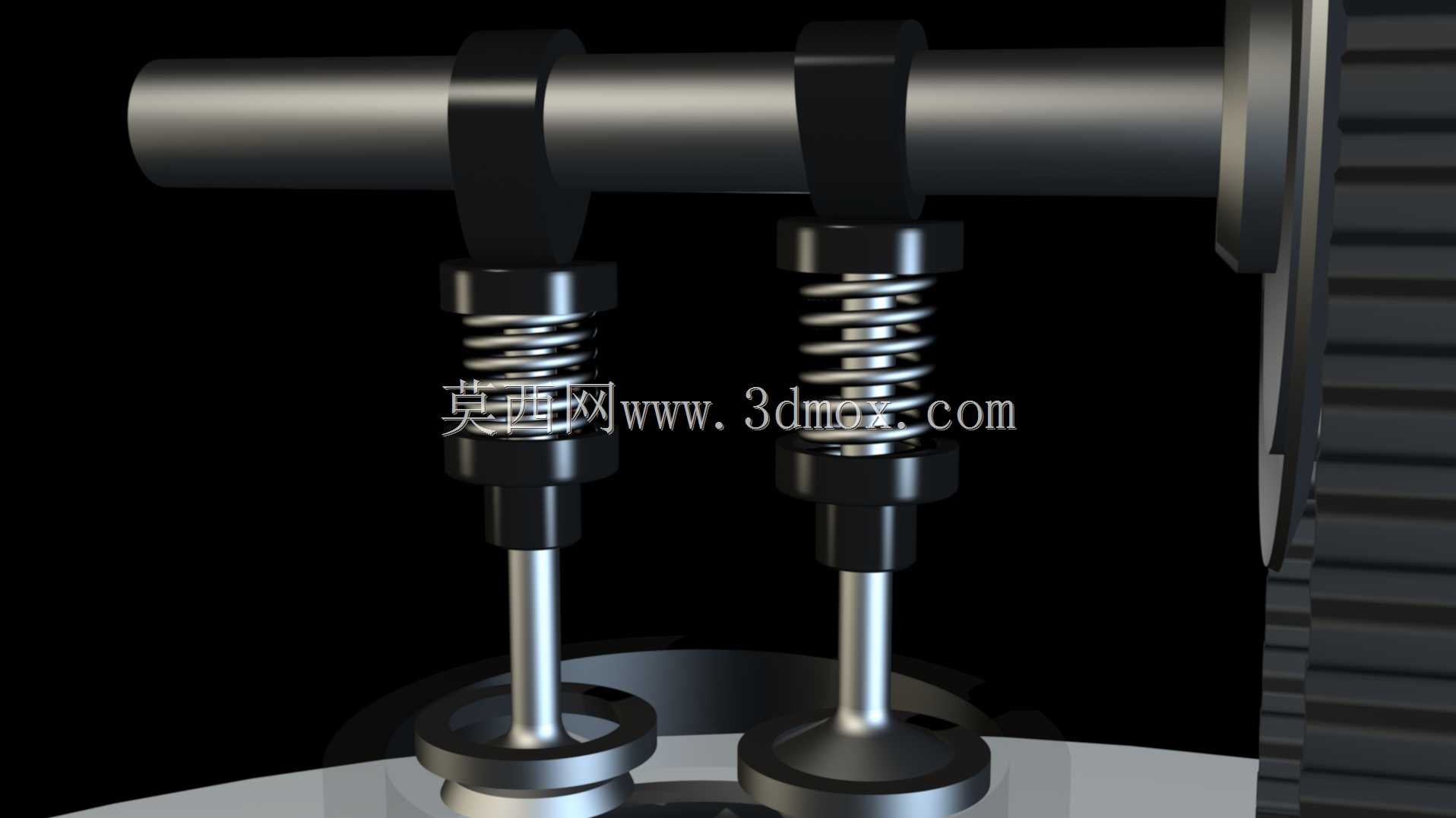

　　配气机构采用顶置气门侧置凸轮的经典布局，通过正时链条将曲轴与凸轮轴连接，传动比严格设置为2:1，保证曲轴每旋转两圈，凸轮轴旋转一圈，完成一次完整的进排气循环。模型里的正时链条搭配了张紧轮结构，能抵消链条长期运转产生的磨损伸长量，避免跳齿导致的配气相位偏移。气门弹簧采用双弹簧嵌套设计，内外弹簧旋向相反，既可以避免弹簧共振断裂，也能在单根弹簧失效时另一根临时承托气门，防止气门掉入气缸造成严重打缸事故。

　　从安装边界来看，这套动力单元的输出轴端预留了标准花键连接位，可直接对接离合器、发电机转子或者皮带轮组件，缸体侧面预留了机油加注口、油标尺安装位以及进排气歧管的连接法兰，安装法兰的孔位按照通用小型单缸机的标准间距设计，可直接适配现有通用机架的安装孔位，不需要额外做转接支架设计。缸盖部分的燃烧室采用半球形结构，这种结构的面容比小，燃烧过程中的热损失更低，火花塞布置在燃烧室中心位置，火焰传播距离短，能降低爆震发生的概率，提升燃油燃烧效率。

　　在建模过程中，所有运动副的配合间隙都按照实际工程公差设置，活塞与缸壁的间隙预留了热膨胀量，冷态下的间隙控制在0.03-0.05mm区间，既保证热态下活塞不会在缸内卡滞，也不会因为间隙过大导致燃气下窜、机油上烧的问题。气门与气门座的密封面采用45度锥面设计，接触宽度控制在1.2-1.5mm，既保证密封性能，也能保证气门的散热效果，避免气门长期在高温环境下工作出现烧蚀变形。整个结构的润滑系统采用飞溅+压力结合的方式，曲轴旋转时击打油底壳内的机油，形成油雾润滑缸壁、活塞销等位置，曲轴内部的油道则将机油泵输送的压力油引导至曲柄销、凸轮轴轴承等重载摩擦位置，保证全工况下的润滑可靠性。
