飞机前起落架结构三维数模设计

　　在民用及通用航空飞行器的地面运行环节，前起落架承担着机身前部载荷支撑、地面滑行转向、着陆冲击缓冲的核心作用，是飞行器起降系统中不可或缺的关键部件。不同于主起落架承担主要着陆冲击载荷的定位，前起落架的布置位置紧邻机头下方，其安装边界直接受机头下部舱室空间、雷达罩布置、前设备舱管线排布的约束，设计过程中需要在有限的垂向、横向空间内完成缓冲支柱、转向机构、机轮组件、收放联动结构的集成，同时还要保证地面滑跑阶段的方向稳定性，避免出现前轮摆振等影响滑行安全的问题。

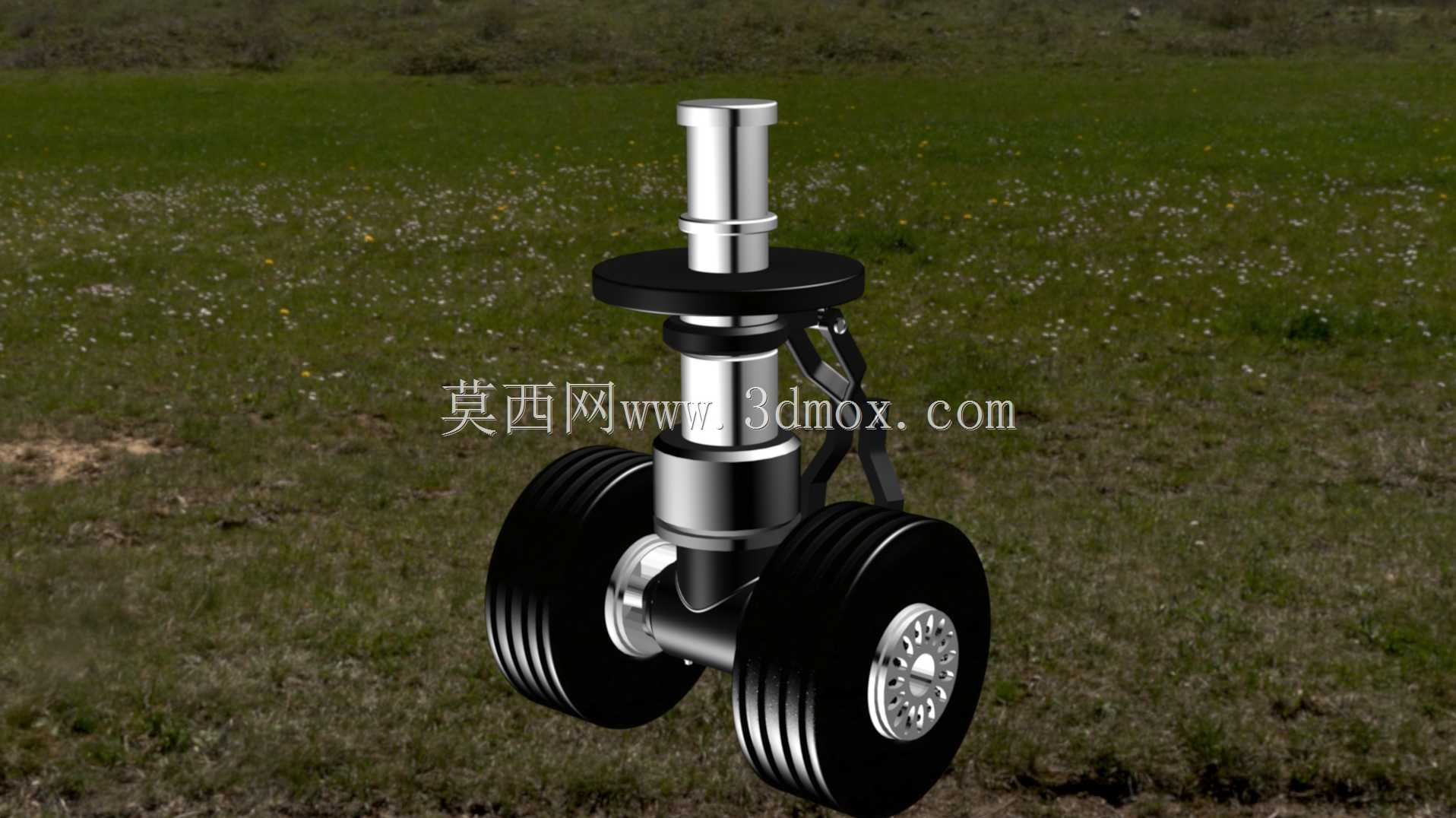

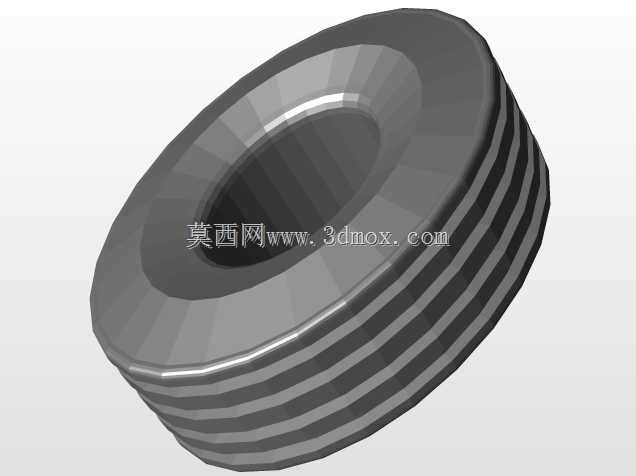

　　从结构功能拆分来看，这套前起落架的核心承载部件为垂直布置的缓冲支柱，支柱上部通过铰接支座与机身承力框连接，支柱内部集成油气缓冲结构，可在着陆接地瞬间将垂直方向的冲击动能转化为油液阻尼热能耗散，同时配合支柱外筒与活塞杆之间的滑动配合，实现着陆过程中的行程压缩与回弹阻尼控制，避免刚性冲击传递至机身结构造成疲劳损伤。支柱下部连接轮轴与机轮组件，单轮配置的设计适配轻型飞行器的前部载荷需求，机轮内部集成刹车管路与轮毂轴承，可满足地面滑行阶段的制动需求，轮轴两侧的连接耳片同时预留了扭矩臂安装位，可将转向作动筒的输出扭矩传递至机轮，实现地面滑行阶段的前轮转向控制，转向角度的行程范围需要匹配前起落架舱的收放间隙，避免转向过程中轮胎与舱壁、周边结构发生运动干涉。

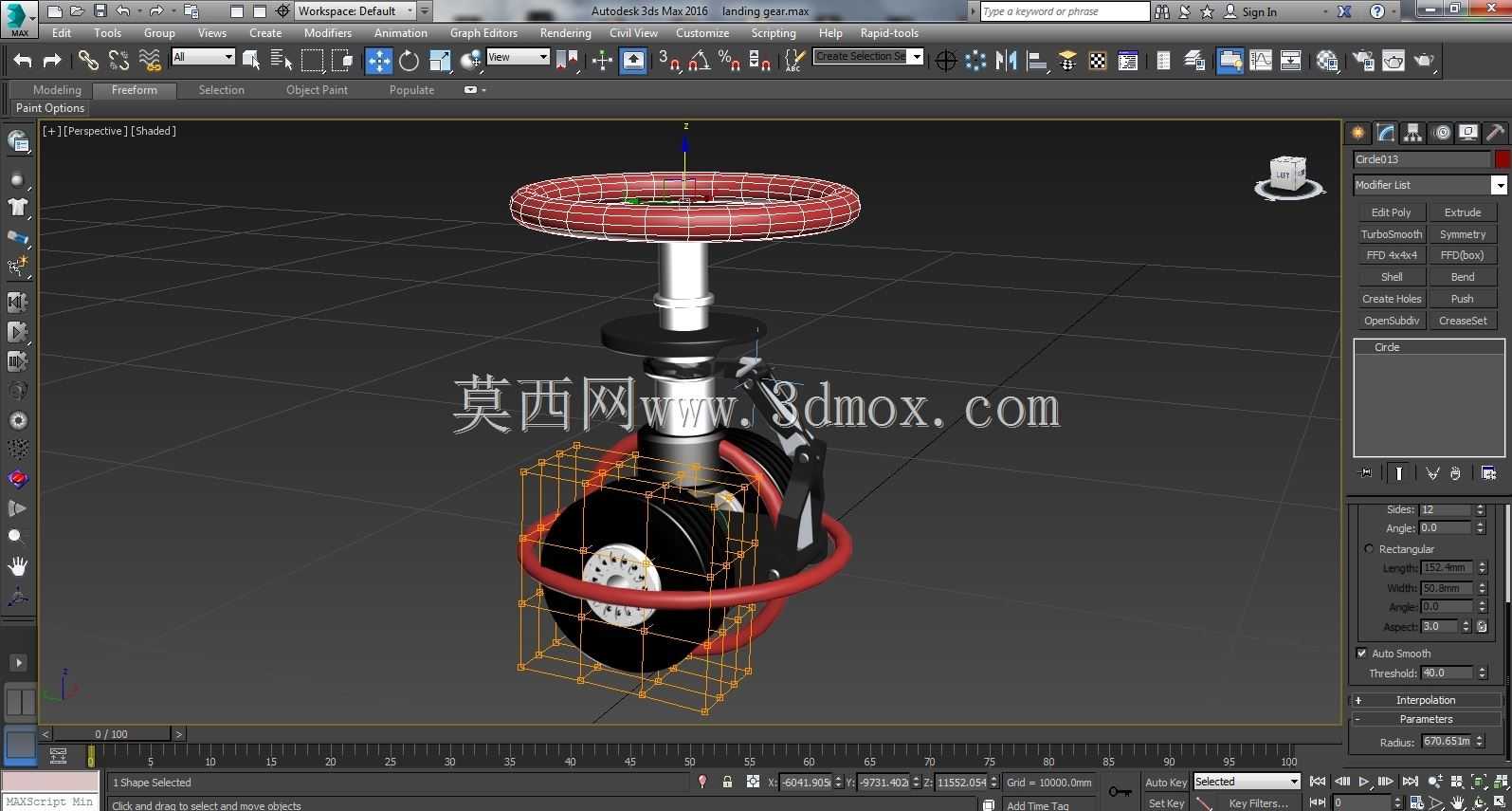

　　设计过程中首先需要明确的是安装接口的边界约束，上部铰接点的位置需要与机身承力框的加强筋位置对齐，保证着陆冲击载荷能够直接传递至机身主承力结构，避免局部应力集中造成结构破坏；下部机轮的最低位置需要满足飞行器地面停机状态下的机头俯仰角要求，保证起飞抬前轮过程中尾部不会与跑道面发生擦碰，同时缓冲支柱全伸长状态下的整体高度，需要匹配前起落架舱的内部垂向空间，保证收放过程中支柱、机轮能够完全收入舱内，不破坏机身的气动外形。结构建模阶段采用自顶向下的设计思路，先确定上部铰接点、轮轴中心、转向作动筒连接点的硬点坐标，再围绕硬点位置逐步搭建缓冲支柱外筒、活塞杆、扭矩臂、轮轴、收放连杆的实体结构，所有运动副的位置都需要经过运动仿真校核，验证缓冲行程全范围、转向全角度、收放全行程内不存在零部件干涉，同时核对周边液压管线、传感器线束的布置空间，预留足够的安装与维护操作余量。

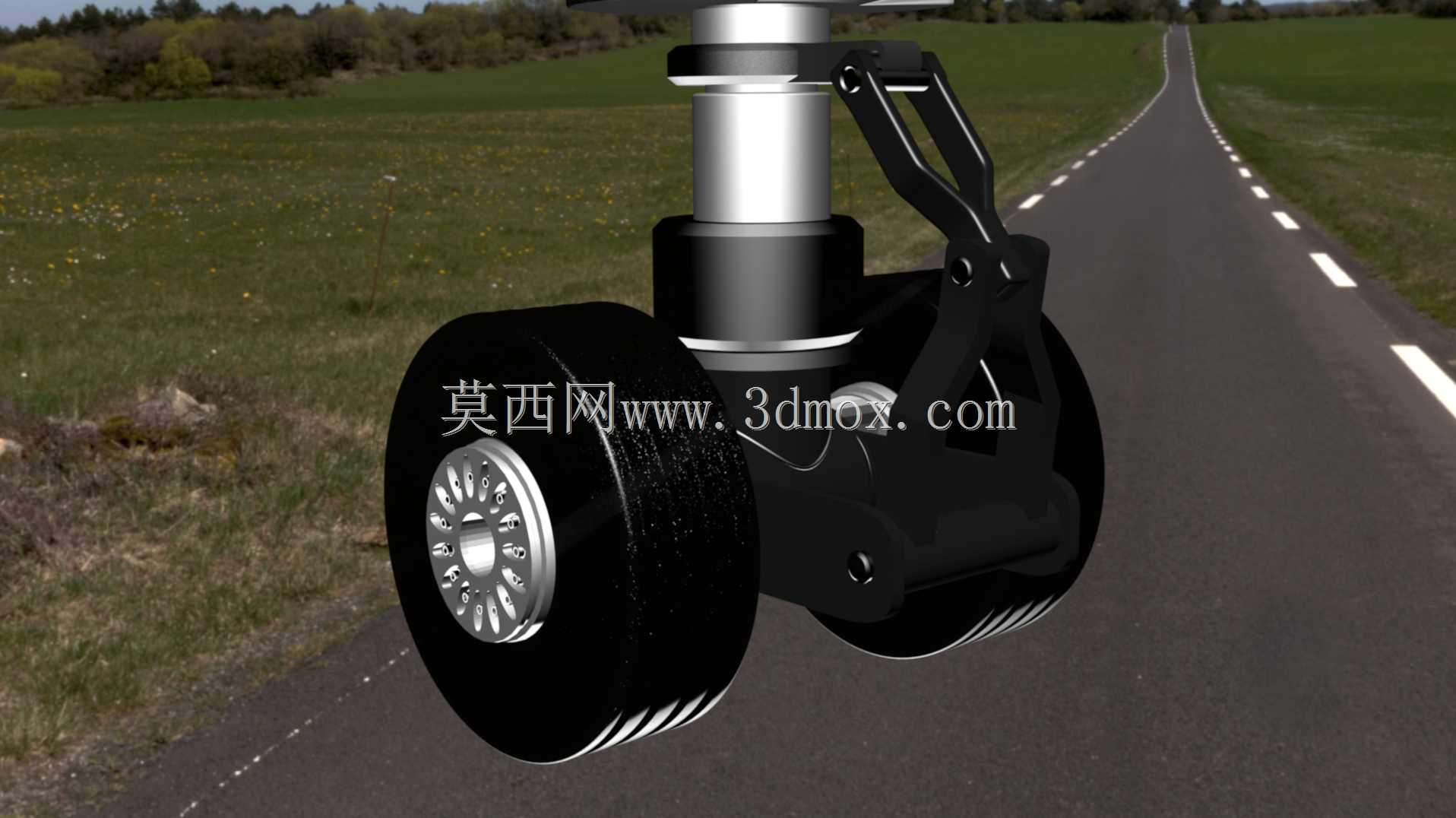

　　在地面滑跑场景下，前起落架除了承担静态的机身前部重量，还要承受滑跑过程中跑道面不平带来的交变载荷、刹车过程中的纵向惯性载荷、转向过程中的侧向载荷，因此所有承力部件的截面尺寸都需要经过载荷工况校核，缓冲支柱的壁厚、铰接耳片的厚度、轮轴的直径都要对应不同工况下的应力水平选取，在满足强度要求的前提下尽可能控制结构重量，适配航空部件轻量化的设计需求。支柱上部的转弯环结构配合转向作动筒的推拉动作，可实现左右两侧的大角度转向，满足飞行器地面滑行转弯、拖机移位的操作需求，转向限位结构集成在支柱与机身的连接位置，可限制最大转向角度，避免超行程造成结构损坏。机轮外侧的红色软管为刹车管路与胎压检测管线，沿缓冲支柱外侧排布并通过管卡固定，管线的弯曲半径满足航空管路布置规范，避免收放、缓冲过程中管线被挤压或过度弯折造成损坏。

　　对于结构设计从业者而言，这类起落架模型的参考价值在于可以直观理解航空类承力部件的空间布置逻辑，如何在紧凑的安装空间内集成缓冲、转向、承载、收放多项功能，同时平衡强度、重量、运动间隙的多重约束；建模过程中对运动副的约束处理、硬点坐标的参数化控制方法，也可迁移至其他地面行走支撑类部件的设计工作中，帮助设计人员在方案阶段快速完成结构布局与干涉检查，减少后续迭代修改的工作量。
