旋转往复转换曲柄传动构件

项目分类:通用机械零部件 发布时间:2022-01-04 ID:491445
  • 旋转往复转换曲柄传动构件
  • 旋转往复转换曲柄传动构件
  • 旋转往复转换曲柄传动构件
  • 旋转往复转换曲柄传动构件

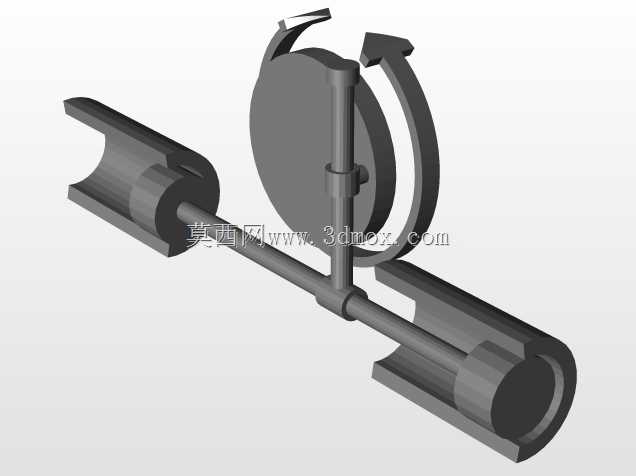

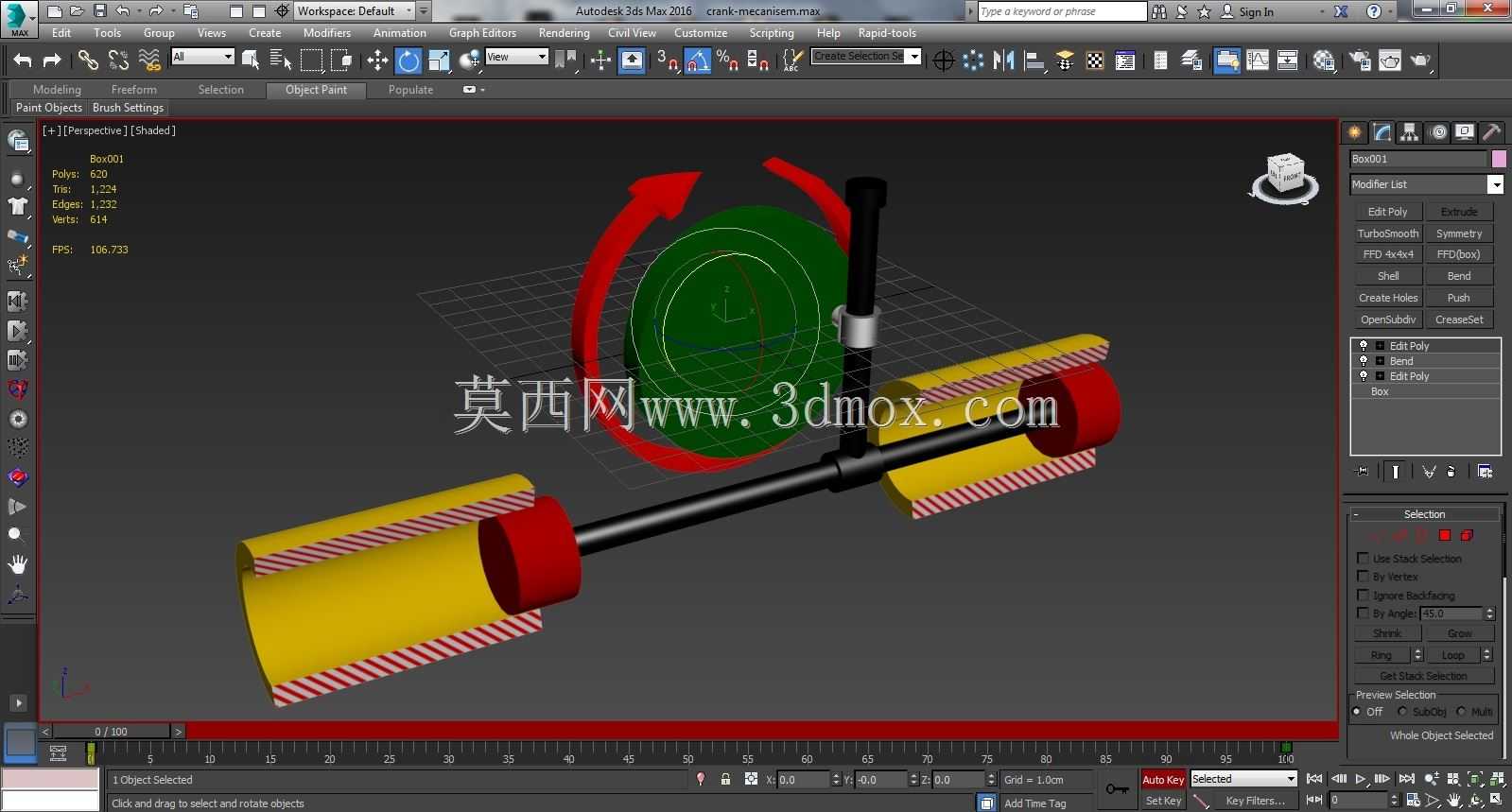

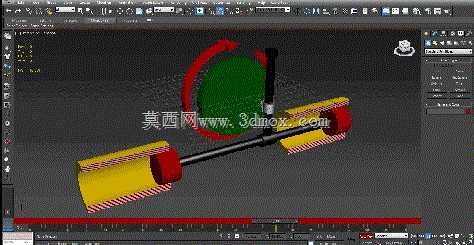

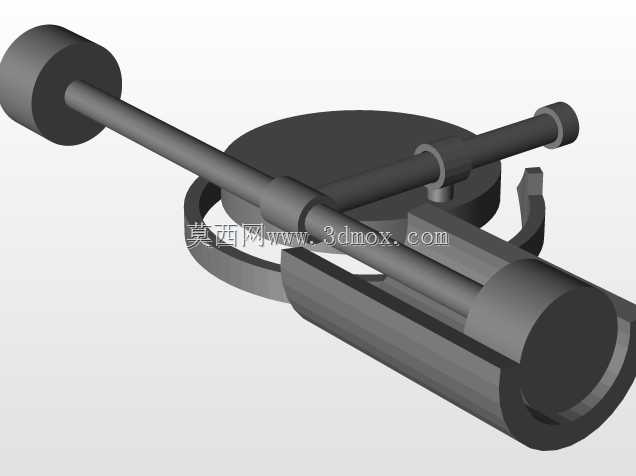

  在各类需要实现旋转运动与直线往复运动相互转换的通用机械场景中,这类曲柄构件是核心的动力传递单元,常见于小型冲压设备、往复式给料机构、农用机具的动力输出端、轻工包装设备的进给单元,甚至部分家用小型机具的动力转换结构里,承担着将连续回转动力转化为指定行程直线往复动作,或是将直线往复输入转化为连续旋转输出的关键作用。从实际使用场景来看,这类构件不需要复杂的辅助支撑结构,仅需配合对应行程的滑块、连杆构件,就能完成稳定的动力转换,相比齿轮齿条、凸轮顶杆等同类运动转换结构,它的加工门槛更低,运行过程中的冲击载荷耐受能力更强,在中低速、中等载荷的传动场景下,维护成本远低于其他同功能结构。

  从结构设计逻辑来看,这个曲柄构件采用了圆盘回转基体搭配偏心销轴的基础构型,回转基体上预留了标准的轴孔配合位,可直接与动力输入轴通过平键实现周向固定,轴孔端设计有轴肩定位结构,安装时可直接抵靠输入轴的定位台阶,不需要额外加装轴套调整轴向位置,能有效减少装配环节的累计误差。偏心销轴与回转基体采用过盈配合加骑缝销固定的设计,避免长期交变载荷下销轴出现松动偏转,销轴外露段的直径匹配通用连杆小头的轴承内孔尺寸,不需要额外定制非标轴承就能完成装配,大幅降低了后续备件替换的成本。构件两侧的轴段部分做了等直径设计,可直接穿入设备机架的预制安装孔内,配合深沟球轴承实现回转支撑,安装孔的中心距与机架两侧支撑板的间距完全匹配,装配时不需要额外调整同轴度,只要将轴段穿入轴承内圈锁紧轴端挡圈即可完成固定。

  从实际功能特性来看,这个曲柄的偏心距经过精准核算,对应的往复行程刚好覆盖多数通用给料、冲压机构的常用行程范围,运行过程中回转基体的动平衡做了针对性优化,偏心侧的对向位置做了减重去重处理,在额定转速下运行不会产生额外的径向振动,不需要额外加装平衡块就能保证传动平稳。构件的所有棱边都做了R2以上的倒角处理,装配过程中不会划伤操作人员,也不会在运转过程中剐蹭周边的管线、机架构件。回转基体的端面预留了两个对称的螺纹孔,可根据实际使用需求加装平衡配重块,适配不同转速、不同载荷的使用场景,当设备需要调整往复行程时,也可更换不同偏心距的销轴,不需要整体更换整个曲柄构件,大幅提升了构件的通用适配性。

  从安装边界尺寸来看,回转基体的最大外径控制在常规小型传动机构的安装空间范围内,两侧支撑轴段的长度匹配10-15mm厚度的机架支撑板,销轴伸出回转基体的长度刚好适配标准厚度的连杆小头结构,安装完成后整个曲柄构件的回转轮廓不会超出机架的预留安全空间,不需要额外加大设备的整体安装尺寸。轴孔的直径适配常用的16mm、20mm直径的标准动力输出轴,可直接匹配多数小型减速电机、汽油机动力输出端的轴径,不需要额外加工轴套做尺寸转换。整个构件的受力路径经过优化,动力从输入轴传入后,直接通过回转基体传递到偏心销轴,再通过销轴传递到连杆构件,没有多余的力流转折,长期运行下的应力集中点都做了圆角过渡处理,可承受长期交变载荷作用下的疲劳冲击,不会出现根部断裂的问题。在实际装配调试时,只需要确认销轴与连杆的连接间隙在0.1-0.2mm之间,保证连杆可绕销轴灵活转动,同时确认两侧支撑轴承的预紧力适中,没有卡滞、窜动的情况,即可投入正常使用,日常维护只需要定期在销轴配合位置加注润滑脂,就能保证长期稳定运行,不需要频繁拆解检修。
