飞机舱门闩锁联动机构三维结构设计

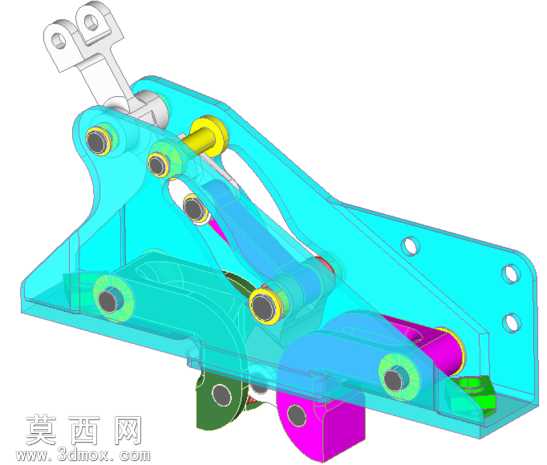

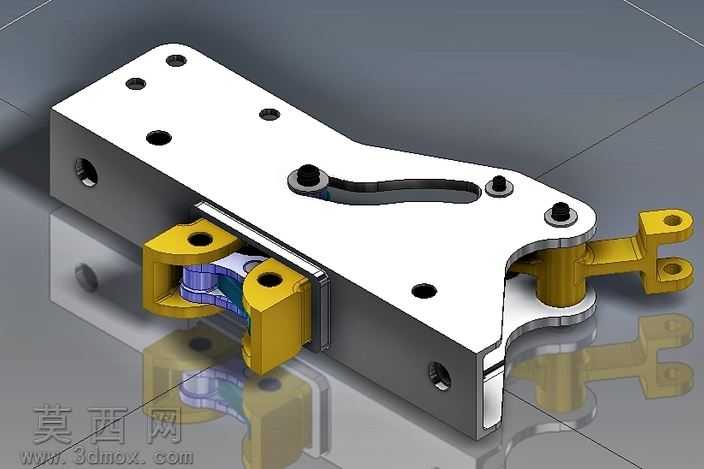

本作品为飞机舱门配套的闩锁联动机构三维模型，整体建模过程严格遵循航空机械配件的设计规范，在三维建模环境中完成全零件的参数化绘制，从基座主体到每一根销轴、每一块锁止摆臂、每一处复位弹性件都按照实际装配逻辑完成独立建模，未采用简化的非参数化特征堆砌，所有零件的配合间隙、转动行程都经过虚拟校验，确保机构运动逻辑符合实际使用要求。模型渲染阶段采用半透明材质处理主基座壳体，将内部隐藏的传动结构完整呈现，不同功能的零件采用差异化材质配色区分：传动摆臂采用亮蓝色半透明工程塑料材质直观展示内部传动路径，转动销轴采用亮黄色金属材质标注铰接点位，锁止执行块采用玫红色硬质合金材质突出锁止功能区域，复位弹性组件采用亮紫色材质标识弹性复位结构，铰接支座采用银灰色金属材质呈现安装固定结构，整体渲染层次清晰，无需拆解模型即可完整观察内部所有传动构件的布局与连接关系。结构设计上，该闩锁采用多连杆联动的锁止逻辑，通过顶部的触发摆臂带动内部多级传动摆臂同步动作，最终驱动末端锁舌完成伸出锁止与收回解锁动作，所有铰接点位都设计有轴套配合结构，减少转动过程中的磨损，基座上预留的安装孔位完全匹配飞机舱门的安装点位标准，内部集成的复位组件可在解锁动作完成后自动驱动机构复位至锁止预备状态，避免出现锁止失效的风险。设计过程中优先考虑机构的动作可靠性，每一处传动连杆的力臂长度都经过运动仿真校核，确保触发端施加较小的操作力即可带动末端锁舌完成足够行程的锁止动作，同时在锁止状态下所有连杆处于力学死点位置，可承受舱门传递的较大载荷不会出现意外解锁，整体结构紧凑无冗余设计，在有限的安装空间内完成了多级传动的布局，既满足了航空配件轻量化的设计要求，又保证了锁止机构的结构强度与动作稳定性，模型完整还原了该闩锁机构的所有设计细节，可直接用于机构原理演示、装配教学以及后续的优化改型设计参考。
