摩托车前悬挂拨叉组件三维结构设计

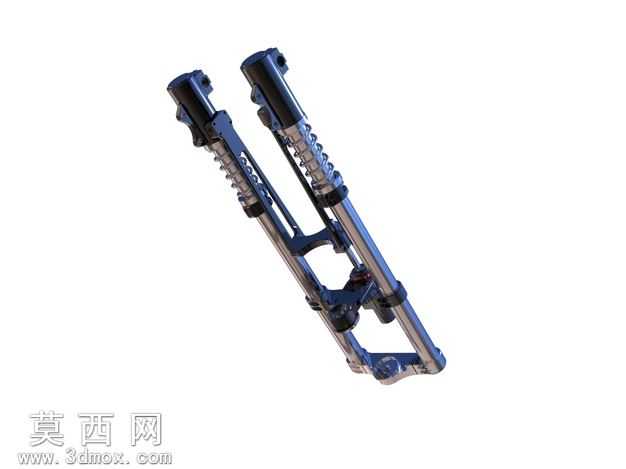

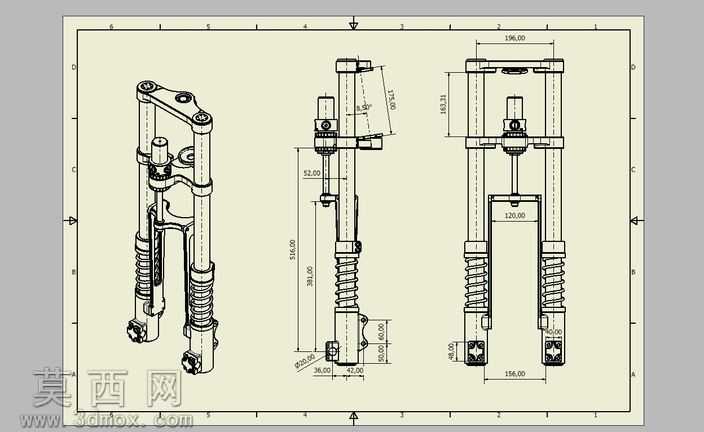

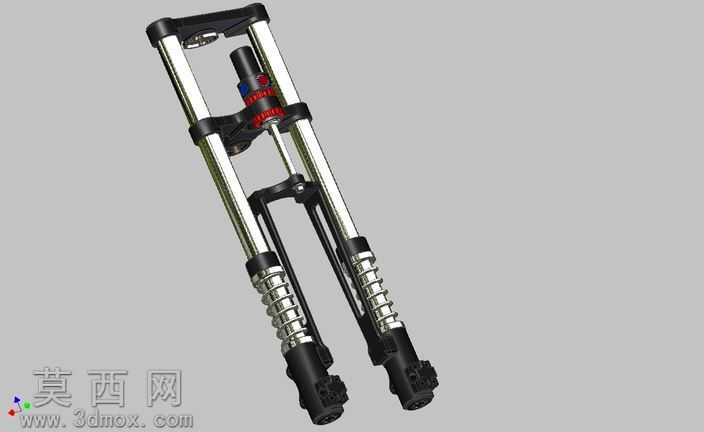

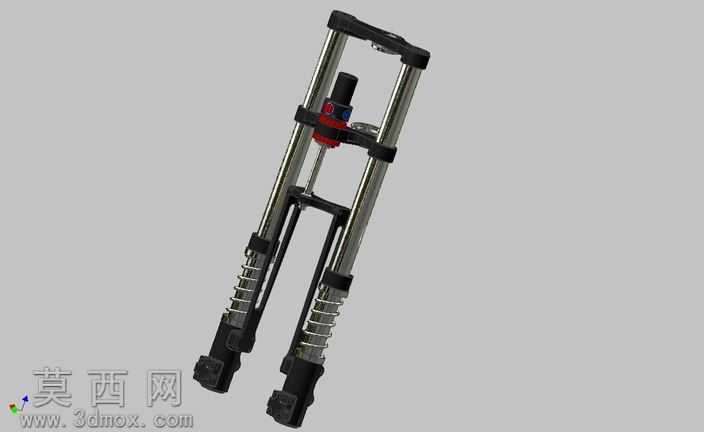

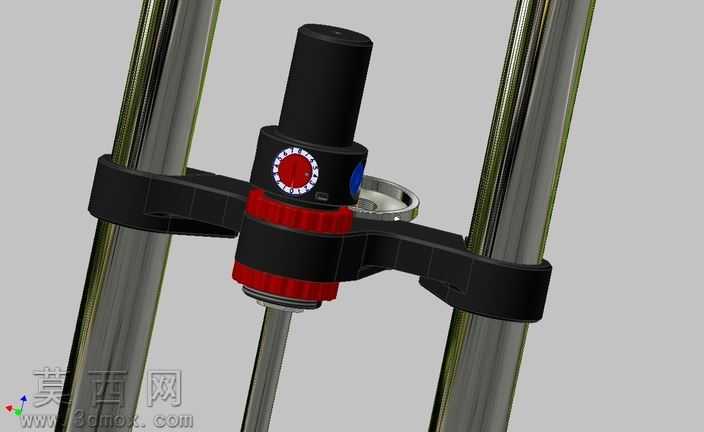

本作品为摩托车前悬挂配套拨叉组件的三维参数化建模成果，建模过程严格遵循摩托车行走系统的实际装配逻辑与尺寸规范，依托三维机械设计软件完成全零件的特征化构建。建模阶段首先梳理拨叉与前减震套筒、转向连板、弹簧阻尼组件的装配约束关系，对拨叉主体的叉臂定位结构、卡接限位槽、安装孔位进行精准草绘，通过拉伸、切除、倒角等基础特征构建主体轮廓，针对拨叉与减震杆配合的圆弧贴合面，采用曲面拟合命令保证接触面的弧度精度，避免装配干涉。材质渲染环节结合零件实际工况分配材质属性：拨叉主体采用高强度铸钢材质，渲染时调整金属粗糙度参数模拟铸钢件的哑光磨砂质感，表面做轻微氧化层质感处理还原工业零件真实外观；配套的减震套筒采用抛光镀铬金属材质，添加高反射率与环境贴图模拟镀铬层的光亮镜面效果；内部减震弹簧采用弹簧钢材质，还原金属丝的螺旋纹理与弹性件的哑光金属质感；连接部位的橡胶缓冲块、塑料卡扣分别赋予橡胶、工程塑料材质，调整漫反射与凹凸贴图模拟橡胶的颗粒质感、塑料的细腻哑光表面。结构设计上充分考虑拨叉的实际功能需求，叉臂的开口尺寸与前减震杆直径做公差适配设计，拨叉上端的连接卡扣结构与转向连板的卡槽做限位配合，保证换挡或悬挂动作时拨叉的定位精度，同时预留弹簧安装位的避让空间，确保减震弹簧伸缩过程中不会与拨叉主体产生摩擦。整体装配完成后进行干涉检查验证，确认所有零件在静态装配、模拟动作行程内均无碰撞干涉，各连接部位的配合间隙符合摩托车零部件的装配公差要求，模型可直接用于结构验证、装配教学、产品改型设计等场景，完整还原了摩托车前悬挂拨叉组件的机械结构与外观细节。
