恒定速度轴耦合万向节结构三维设计

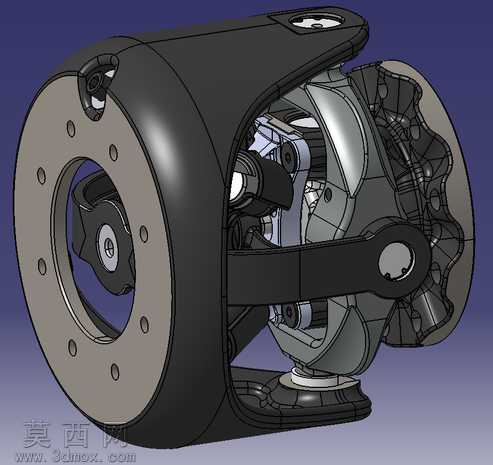

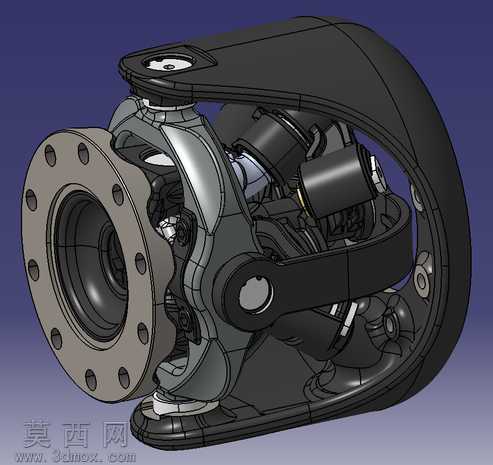

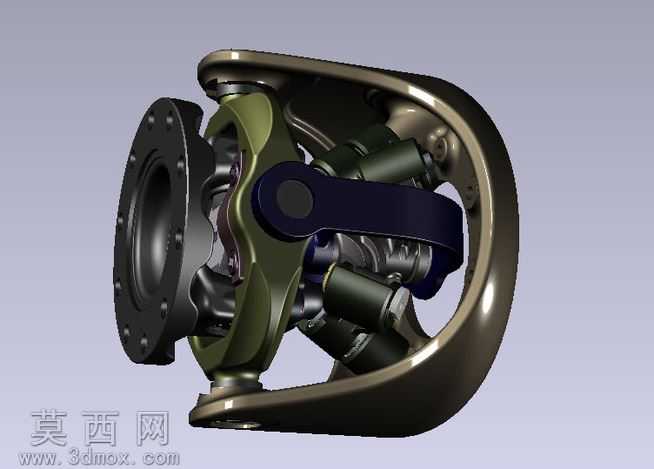

本作品为恒定速度轴耦合万向节的三维参数化设计模型，整体建模过程严格遵循机械传动件的实际工程尺寸规范，在三维建模环境中完成了全部零件的特征构建与整机装配。建模阶段首先搭建核心传动骨架，依次完成输入法兰盘、球形壳体、内部传动叉架、十字连接轴、保持架、输出端连接盘等全部零件的实体建模，每一处安装孔位、配合轴径、定位卡槽的尺寸都经过公差适配校验，确保虚拟装配时各部件不存在干涉问题。渲染阶段针对不同零件的材质特性做了区分处理：外部壳体采用哑光黑色工程塑料搭配磨砂金属质感材质，还原工业部件的耐磨防护层视觉效果；内部传动金属件采用高反光合金钢材质，添加细微的机加工纹理与边缘倒角高光，清晰展现金属零件的加工质感；法兰盘端面做了阳极氧化浅灰金属材质处理，均匀分布的安装孔做了内孔倒角的光影强化，突出连接结构的规整性。结构设计上，该万向节可实现15度偏角范围内的恒定转速转矩传递，额定传递转矩达1520，内部通过对称布置的传动叉与十字轴配合，抵消传统万向节传动时的转速波动问题，外壳采用半包式防护结构，既可以阻挡外界粉尘进入内部传动腔，也能对内部精密传动件形成物理防护，避免外力磕碰造成传动结构变形。设计思路围绕高可靠性等速传动需求展开，在保证传动精度的前提下优化了零件的装配逻辑，各部件均设计有对应的定位止口，能够大幅降低实际生产时的装配难度，同时预留了润滑脂加注的通道结构，满足长期运转的维护需求，整体模型完整还原了等速万向节的内部传动逻辑与外部安装结构，可用于机械传动结构教学、非标设备传动方案选型参考以及相关零部件的二次开发设计。
