V型粉料混合搅拌设备结构设计

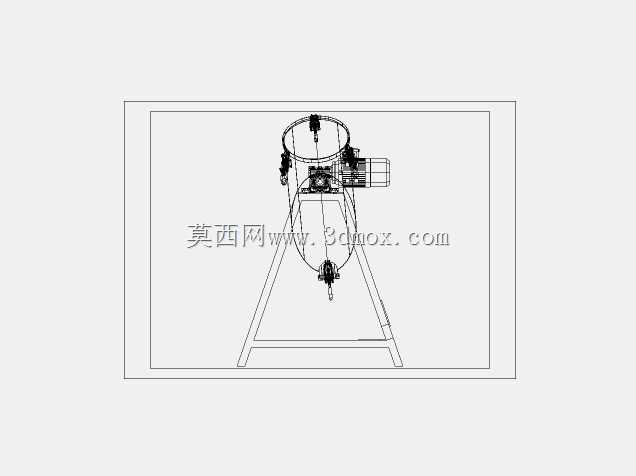

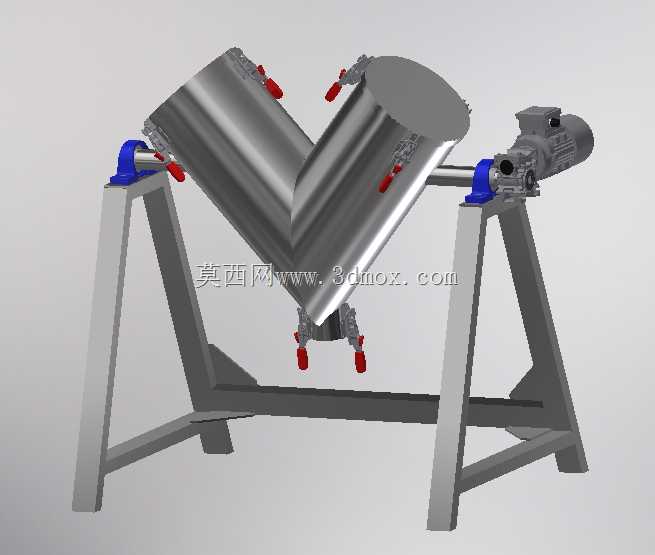

这款V型搅拌混合设备主要面向粉体、颗粒状物料的均匀混合作业场景，常见于食品加工、医药制剂、化工原料预处理、饲料生产等对物料混合均匀度有明确要求的生产环节，可实现两种及以上不同物性粉料、小颗粒物料的无死角分散混合，避免物料分层、团聚等混合缺陷。设备主体采用两个呈V形夹角对接的不锈钢筒体作为混合腔，筒体夹角经过反复校核，既保证物料在筒体内随筒体回转时能产生反复分流、汇合、抛落的运动轨迹，又控制了设备整体的占地宽度，适配常规生产车间的设备排布间距。筒体两端通过带密封结构的转轴组件安装在焊接式机架上，驱动端直接配套减速电机输出动力，省去额外的传动链结构，减少传动损耗与故障点，转轴处的密封结构可根据物料特性选配填料密封或机械密封，避免细粉物料泄漏进入传动部件。机架采用型钢焊接成型，底部设置水平支撑脚，可通过膨胀螺栓与地面固定，安装时需保证机架上平面的水平度偏差不超过千分之一，避免筒体回转时产生额外偏载，影响轴承与减速电机的使用寿命。筒体上设置的快开式人孔与出料阀，均采用带红色手柄的快锁结构，操作人员无需额外工具即可完成进料口密封盖的开合与出料阀的启闭，出料口设置在V型筒体的最低交汇点，可保证混合完成后的物料能够完全排空，无残料积存，减少不同批次物料切换时的清理工作量。设计过程中针对筒体壁厚做了刚度校核，在保证筒体承受物料冲击与回转载荷不发生形变的前提下，尽可能控制筒体壁厚，降低设备整体自重，同时对机架的支撑腿做了斜撑加强处理，避免设备满负载运行时产生共振。设备的回转转速经过匹配设计，可根据物料的堆积密度、流动性差异调整适配转速，保证物料在筒内的运动状态处于最佳混合区间，既不会因转速过高导致物料贴附筒壁无法参与混合，也不会因转速过低导致物料混合周期过长。筒体表面做镜面抛光处理，减少物料挂壁残留，同时满足食品、医药行业的卫生清洁要求，外露的传动部件均设置防护结构，避免运行过程中发生安全隐患。
