混凝土配料用多仓气动皮带给料设备

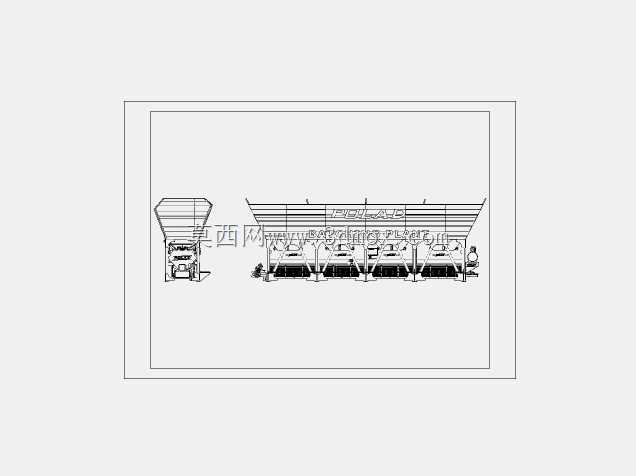

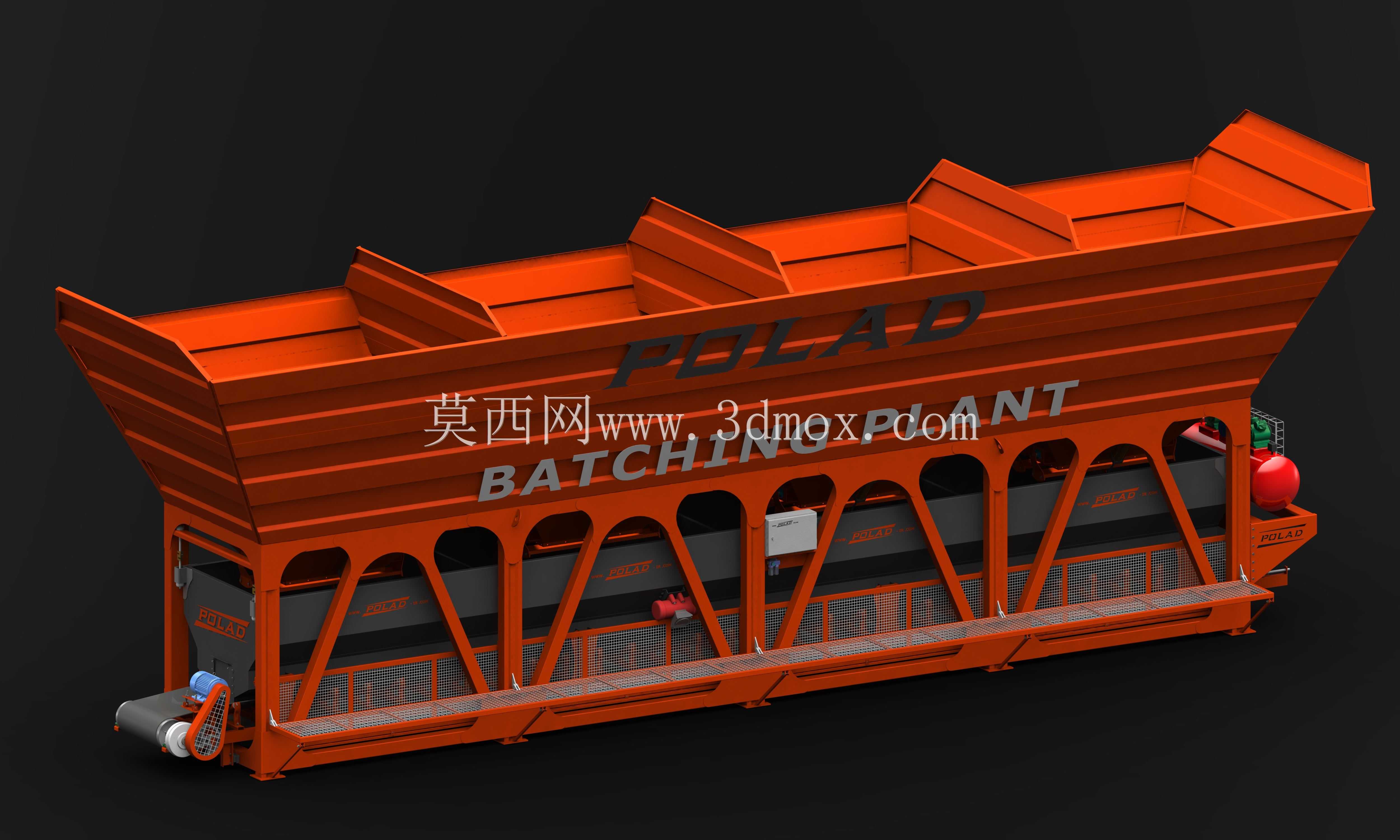

这款皮带给料设备主要面向商混站、预制构件厂的骨料配料工序设计，可直接对接混凝土搅拌站的配料计量环节，完成砂石等散状骨料的定量给料输送作业，适配连续式、间歇式两类搅拌站的上料需求，也可用于矿山、建材行业的散料均匀给料场景，替代传统的闸门式给料结构，解决料仓起拱、下料不均的常见工程问题。设备整体采用长条形卧式布局，上部设置4个独立料仓，单仓有效容积10立方米，可分别存储不同粒径的砂石骨料，料仓采用上宽下窄的倒梯形溜料结构，仓壁设置多道横向加强筋，避免长期受骨料挤压出现仓壁变形，相邻料仓之间设置加高隔板，防止不同规格骨料混料。下部给料机构采用平皮带输送结构，沿设备长度方向布置8个卸料口，可根据生产需求切换卸料位置，给料驱动端配置减速电机与传动滚筒，尾部设置张紧调节机构，可快速调整皮带松紧度，避免长期运行出现皮带打滑、跑偏问题。设备的称重计量采用气动控制方式，每个卸料口对应独立的称重单元，单套单元小时处理能力可达300吨，计量过程通过气动闸门控制料流，给料精度可控制在行业标准允许范围内，避免人工配料出现的配比误差。设计阶段充分考虑现场安装边界，设备底部采用桁架式支撑结构，支撑腿预留地脚螺栓安装孔，可直接固定在混凝土基础上，设备侧面预留检修通道与防护网，日常维护时可直接打开防护网对托辊、皮带进行检修更换，无需拆解主体结构；料仓上部可根据现场需求对接上料皮带或者装载机受料斗，进料口边缘设置挡料边，避免上料时骨料撒落。整体结构建模时充分还原了实际设备的焊缝、安装孔位、外接气路接口位置，结构件之间的连接关系完全按照实际装配逻辑搭建，可直接用于设备方案展示、安装布局模拟，也可作为同类给料设备改型设计的参考基础，建模时对料仓的溜料角度、皮带的包角参数都做了还原，符合实际设备的运行参数要求，避免出现结构干涉、运行轨迹冲突的问题。
