带加强筋波纹结构立式储水罐体

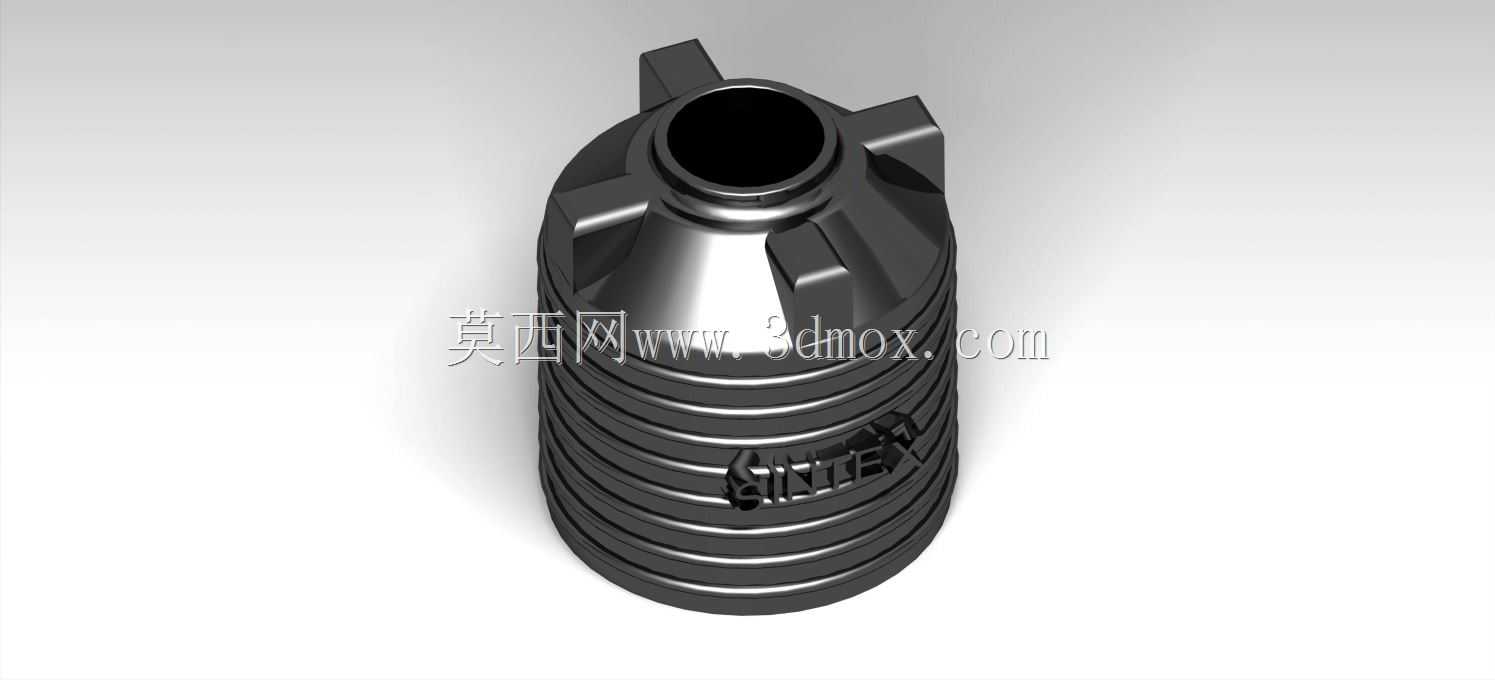

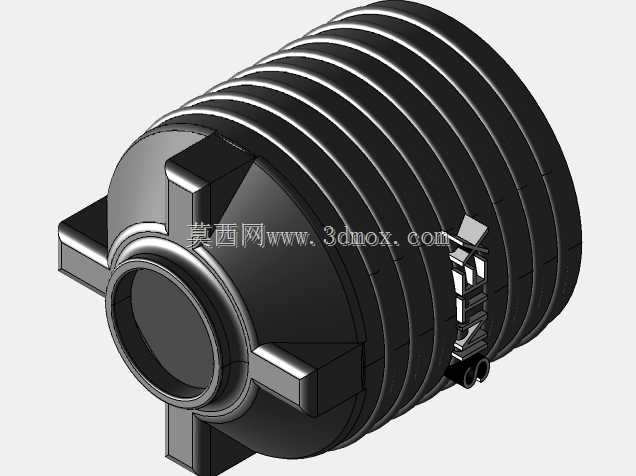

这款立式储水部件的设计，最初是针对小型户外净水设备、移动式灌溉机组的配套储液需求开发，在户外作业场景里，这类储水件需要兼顾抗形变能力、安装便捷性与容积利用率，不能照搬传统硬质水桶的直壁结构，否则在运输颠簸、满液承压时很容易出现侧壁鼓胀甚至开裂的问题。从结构细节来看，罐体主体采用多道环形波纹设计，每道波纹的凸起弧度都经过受力校核，既可以在不增加壳体壁厚的前提下提升环向刚度，抵消满液状态下液体对侧壁的静压力，也能在低温环境下预留一定的形变余量，避免壳体因内部液体结冰膨胀出现破损。罐体顶部均匀分布四个凸台式加强耳，这部分结构并非装饰设计，而是对应安装位的卡扣连接点，在设备组装时不需要额外打螺丝固定，直接通过卡扣与设备上盖卡合即可完成装配，四个耳位的对称布局能保证安装后受力均匀，不会出现单侧受力导致的密封失效问题。顶部的进水口采用加厚直筒接口设计，接口内径匹配常规通用输水软管的外径，接口外壁预留了卡箍安装槽，连接输水管道后用卡箍锁紧即可实现密封，不需要额外做螺纹加工，适配野外快速组装的作业需求。罐体底部做了收窄式圆弧过渡，没有尖锐的直角结构，一方面是注塑生产时能减少应力集中点，降低成型后壳体开裂的概率，另一方面放置时能更好贴合设备底座的弧形定位槽，避免设备运行振动时罐体出现移位。从安装边界来看，这类罐体的外径控制在常规小型设备舱的容纳尺寸范围内，整体高度适配多数移动式净水、灌溉设备的舱体高度，不需要对原有设备框架做额外改造就能直接替换同规格储水部件。在实际使用场景中，这类储水件除了盛装净水，也可以适配低浓度药剂、液态农资的存储，波纹结构带来的外壁摩擦力，也能让操作人员在搬运满液罐体时不容易打滑，相比光滑外壁的储水桶，搬运过程中的脱手风险更低。设计阶段也考虑了注塑成型的脱模便利性，所有侧壁结构都做了统一的拔模斜度，波纹的凹陷深度控制在合理范围，不会出现脱模卡滞的问题，能有效提升批量生产时的良品率，减少后期修模的工作量。
