内燃机活塞连杆组件结构设计展示

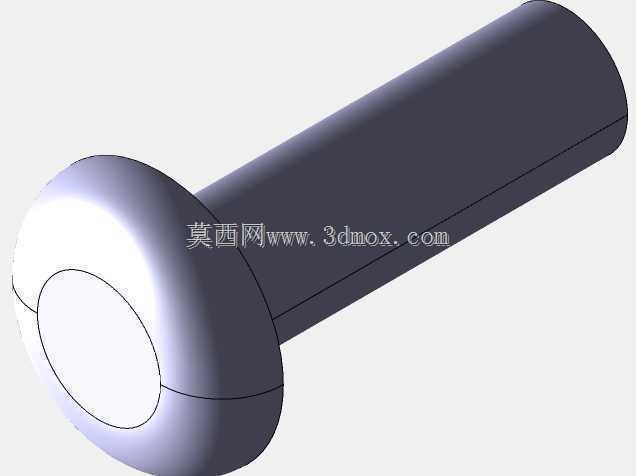

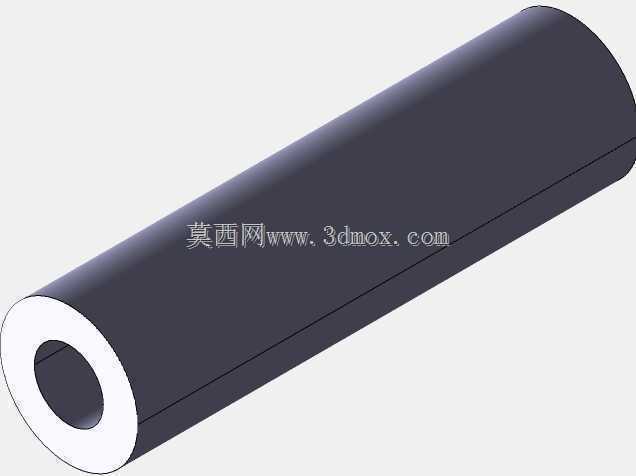

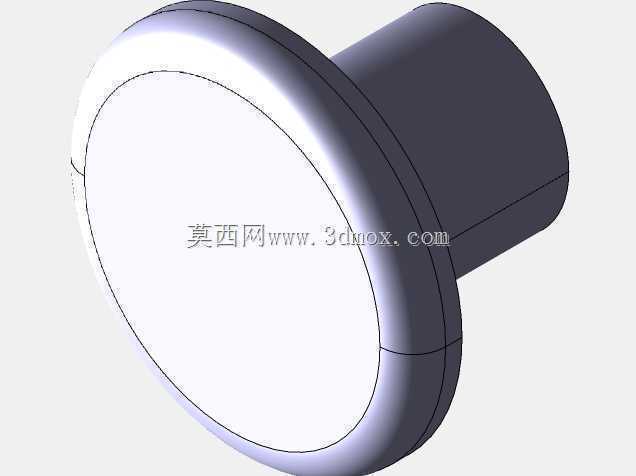

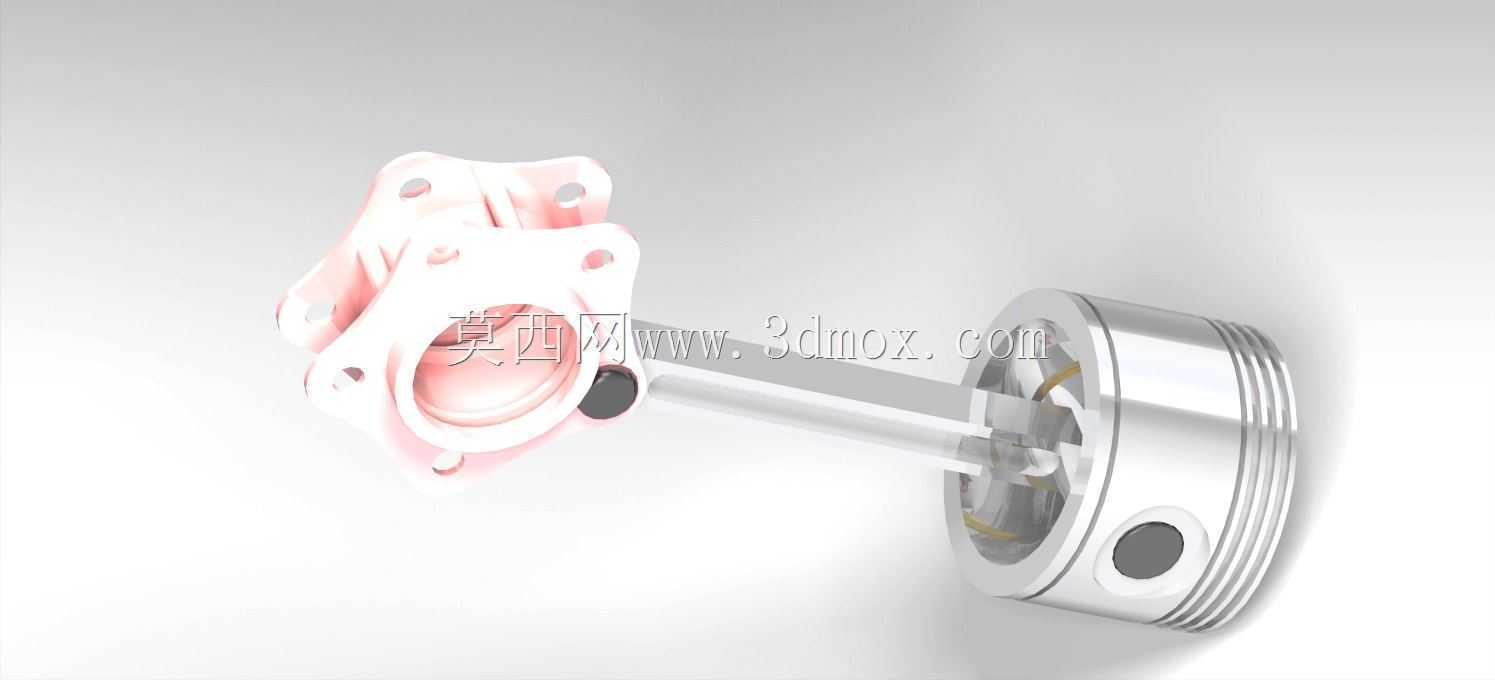

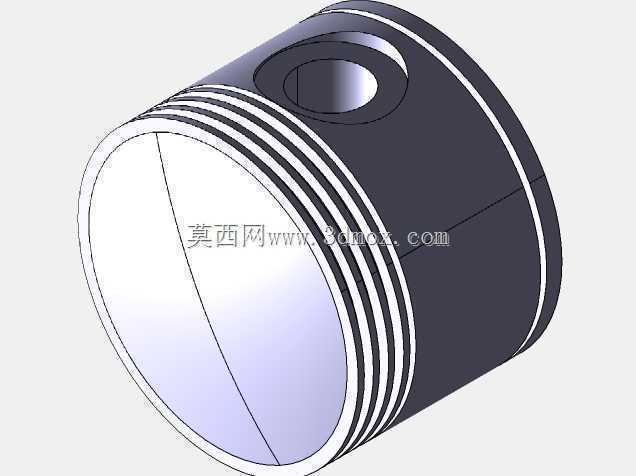

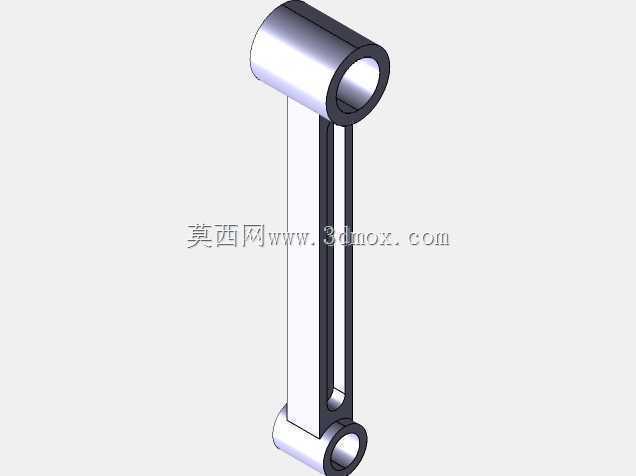

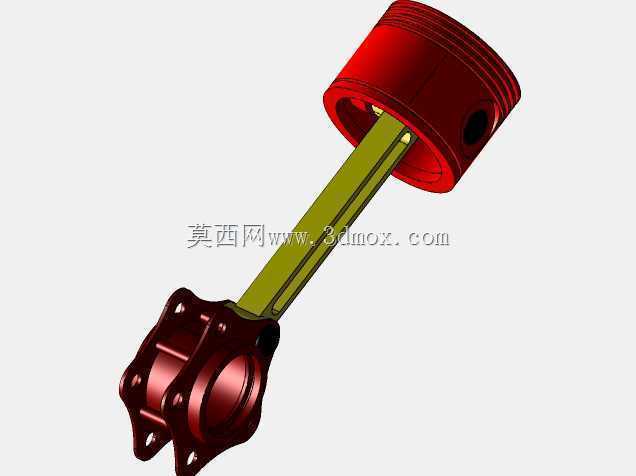

　　这套活塞连杆组件是内燃机核心运动部件，在往复式动力设备中承担着将燃烧做功的气体压力转化为曲轴旋转扭矩的关键作用，广泛应用于车用汽油机、柴油机、小型通用动力机组、空压机等依靠容积变化实现能量转换的设备中。从结构设计来看，活塞头部设置了多道环槽，用于安装气环与油环，气环负责密封燃烧室高压燃气，避免做功过程中气体窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞销座部位做了加强筋过渡处理，能够承受活塞往复运动过程中交变的冲击载荷，避免销座位置在高频往复运动下出现应力集中导致的疲劳开裂。连杆部分采用了变截面工字形结构设计，在保证整体抗弯、抗扭强度的前提下尽可能降低组件自身重量，

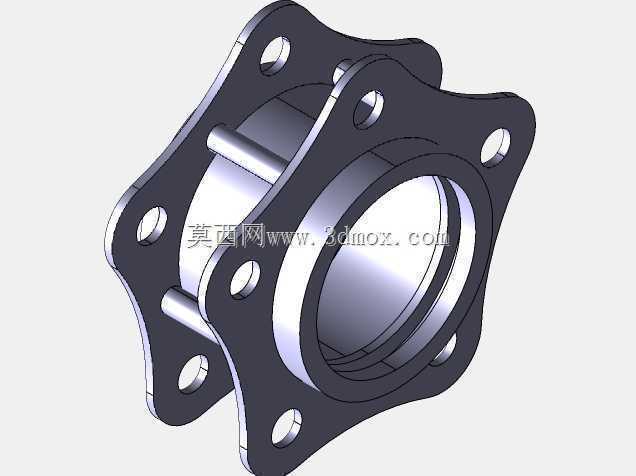

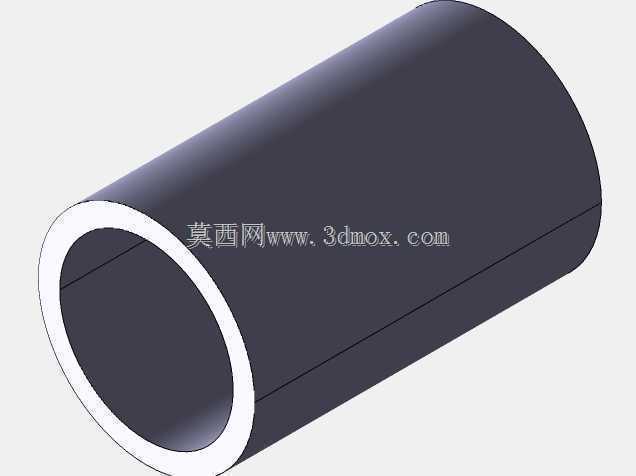

　　减少往复运动产生的惯性力，降低发动机运转过程中的振动与噪声。连杆小头通过活塞销与活塞连接，配合衬套减少转动摩擦，连杆大头则为剖分式结构，用于与曲轴曲柄销连接，安装时可通过连杆螺栓实现紧固，剖分面的定位结构能够保证大头孔的圆度，避免装配后轴瓦出现偏磨。在安装边界上，活塞裙部的型线设计考虑了热膨胀变形量，冷态下裙部带有一定的椭圆度与锥度，工作温度升高后裙部膨胀能够与气缸壁保持均匀的配合间隙，既避免冷启动时出现敲缸异响，也能防止热态下活塞卡滞在气缸内。组件的尺寸匹配需要严格对应气缸直径、曲轴行程、压缩比等核心参数，活塞顶面的形状会根据燃烧室形式做对应设计，配合进排气气流组织与喷油位置，优化混合气形成与燃烧效率。

　　建模过程中需要重点关注各运动部件的干涉检查，尤其是活塞运动到上止点、下止点位置时，连杆与气缸壁、曲轴平衡块之间的间隙需要预留足够的安全余量，同时要考虑运动过程中润滑油路的布置，保证活塞销、连杆大头轴承位置能够得到充分的润滑，减少运动副的磨损。这类部件的设计直接影响动力设备的输出效率、运转平顺性与使用寿命，建模时需要还原各部位的倒角、卸载槽等细节结构，这些细节往往是缓解应力集中、提升部件疲劳寿命的关键设计。
