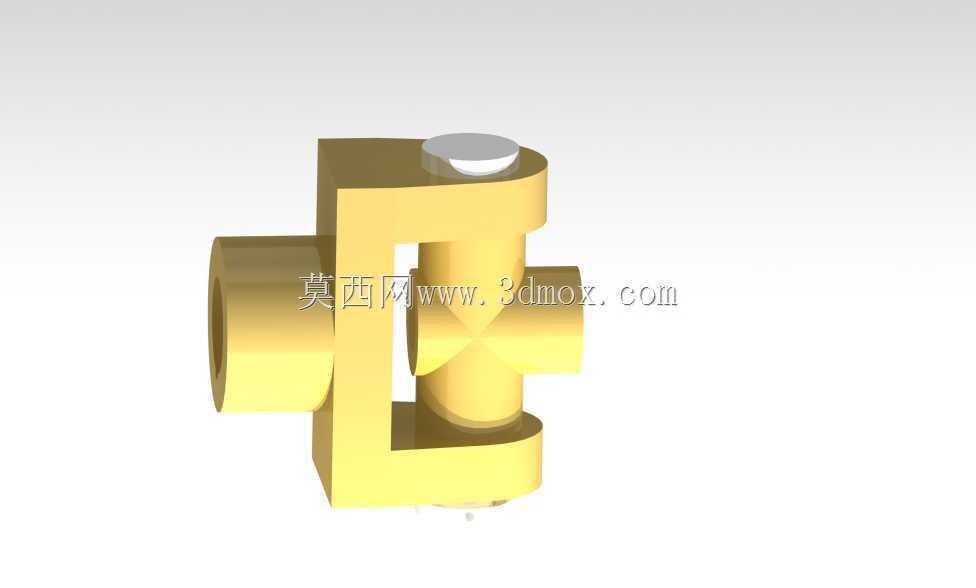

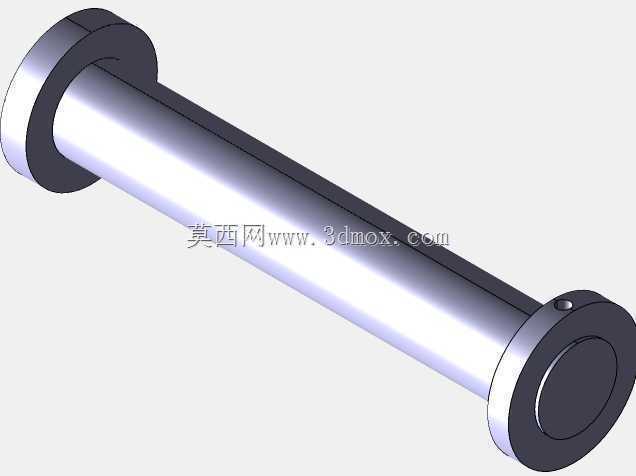

十字轴式万向传动连接结构

　　这类十字轴式万向铰接结构，核心作用是在两根轴线不重合、或是工作过程中存在相对角度偏移的传动轴之间，持续稳定传递旋转扭矩，在各类需要变角度动力传输的设备场景中应用极广。从车间里的输送线传动段、小型工程机械的动力输出轴，到非标自动化设备的动力换向结构，但凡遇到主动轴与从动轴无法保证严格同轴、或是工作中轴间夹角会随设备动作动态变化的工况，都能见到这类结构的身影。

　　设计这类结构时，首先要明确两端轴的连接尺寸边界，两端的轴套孔需要与对接轴的轴径做公差配合，通常选用过渡配合保证传动过程中无多余旷量，同时要核算十字轴的轴颈直径，确保在额定传递扭矩下，轴颈的剪切应力、接触应力都落在材料许用范围内，避免交变载荷下出现疲劳断裂。结构的铰接间隙需要严格控制，间隙过大会导致传动过程中出现冲击、回转精度下降，间隙过小则会增大铰接处的转动阻力，加剧磨损，缩短使用寿命。

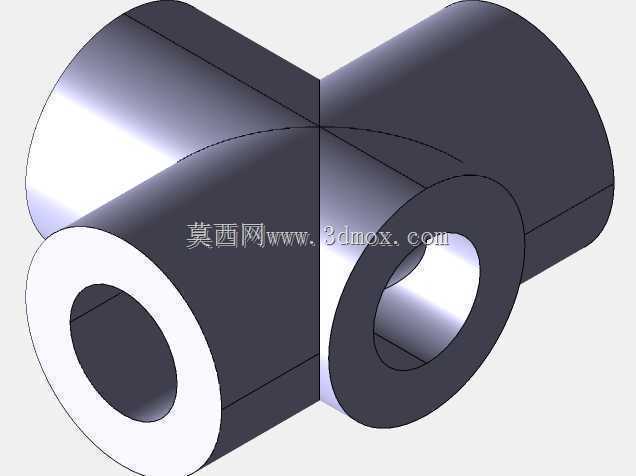

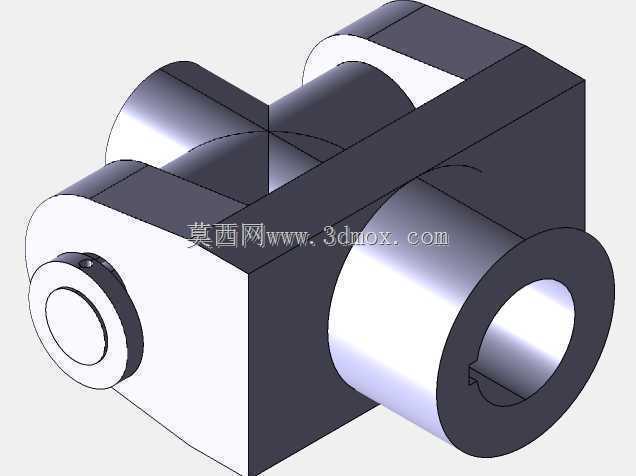

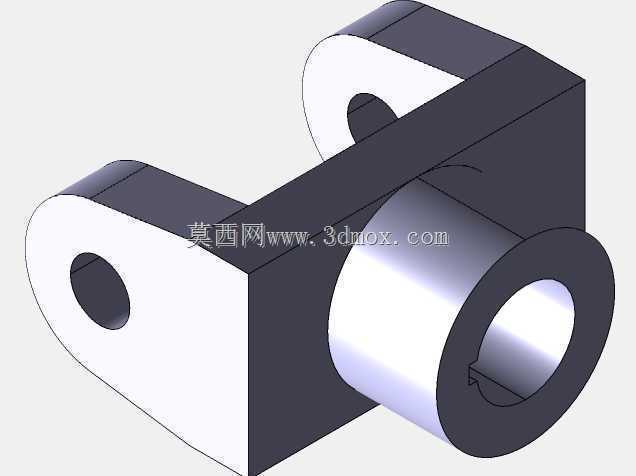

　　从结构特性来看，单节万向节在传递扭矩时，当两轴存在夹角，从动轴的转速会呈现周期性波动，夹角越大波动幅度越明显，因此在对转速稳定性要求较高的传动场景中，通常会成对使用这类万向节，通过合理布置中间轴的角度，抵消单节带来的转速波动，保证输出端转速平稳。外形设计上，十字轴的四个轴颈需要做同轴度、垂直度的形位公差约束，保证四个铰接点的转动中心完全交于一点，避免传动过程中出现卡滞。两端的连接叉采用对称式结构，保证受力均匀，铰接处的接触面需要做硬化处理，提升耐磨性能，应对长期往复转动带来的磨损。

　　安装过程中需要注意，要保证两端轴的夹角在结构允许的最大摆角范围内，超出范围会大幅增大铰接处的接触应力，甚至出现结构干涉，导致传动卡滞。日常维护时需要关注铰接处的润滑状态，定期补充润滑脂，减少转动副的摩擦损耗，避免出现旷量增大、传动异响的问题。这类结构相比刚性联轴器，最大的优势就是可以补偿轴间的角度偏移、安装误差以及工作过程中的位置变动，不需要严格保证两轴的同轴度，大幅降低了安装调试的精度要求，同时能在一定范围内缓冲传动过程中的冲击载荷，保护上下游的传动部件不受损坏。
