卡丁车专用双列滚珠轴承结构设计

　　这款滚珠轴承的设计初衷是适配小型卡丁车的轮端旋转支承需求，在卡丁车这类轻量化竞速休闲设备的运行场景中，轮轴部位需要承受来自车身自重、驾乘人员重量以及过弯时产生的径向交变载荷，同时还要应对路面颠簸带来的小幅轴向冲击，常规的单列深沟球轴承在这类高频小幅冲击的工况下，容易出现滚道疲劳点蚀、保持架晃动异响的问题，因此在设计时采用了双列滚珠排布的结构，两列钢球沿内圈滚道错位布置，在不显著增加轴承径向安装尺寸的前提下，将整体径向承载能力提升了近四成，同时能兼顾一定的双向轴向承载能力，适配卡丁车过弯时轮端产生的倾覆力矩。从安装边界来看，这款轴承的外圈采用直壁无挡边的外圆设计，与轮毂安装孔采用过渡配合，装配时可通过常温压装完成，无需额外加热工序，

　　适配卡丁车维修、组装时的简易作业条件；内圈与轮轴采用间隙可控的小间隙配合，方便日常维护时的拆卸保养，同时配合轴用挡圈完成轴向定位，避免车辆行驶过程中轴承出现轴向窜动。设计过程中针对保持架的结构做了针对性优化，采用一体式冲压铜质保持架，每个兜孔的间隙控制在钢球直径的千分之三范围内，既保证钢球在滚道内滚动时无卡滞，又能避免高速旋转时钢球在兜孔内产生过大的窜动噪音，适配卡丁车最高时速下的轮端转速需求。滚道的曲率设计上，内圈滚道曲率取钢球直径的0.52倍，外圈滚道曲率取0.53倍，这个参数配比能在保证接触应力处于合理区间的同时，降低钢球滚动时的摩擦阻力，减少车辆行驶过程中的动力损耗，对于卡丁车这类动力储备有限的小型设备来说，

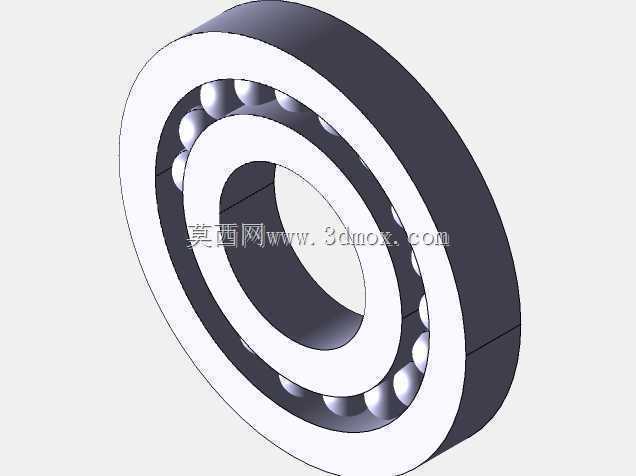

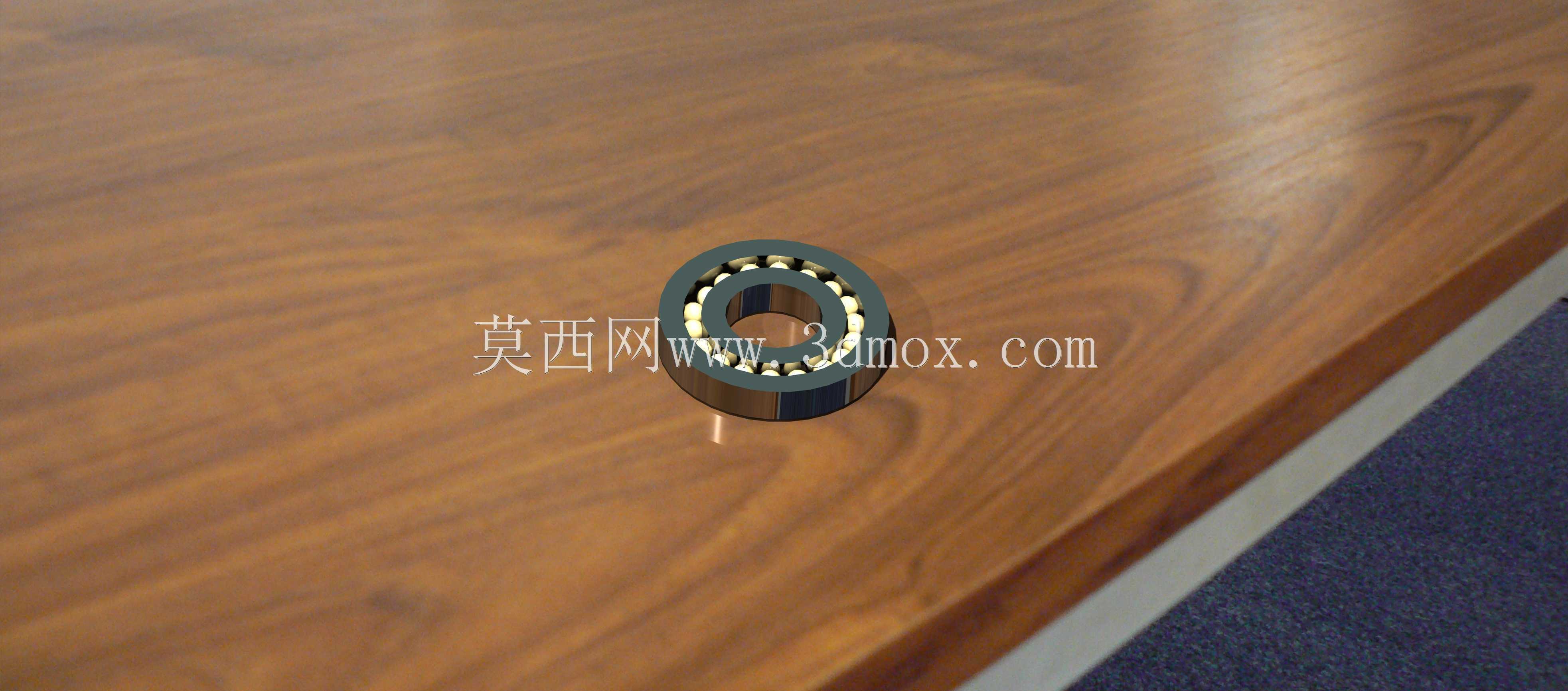

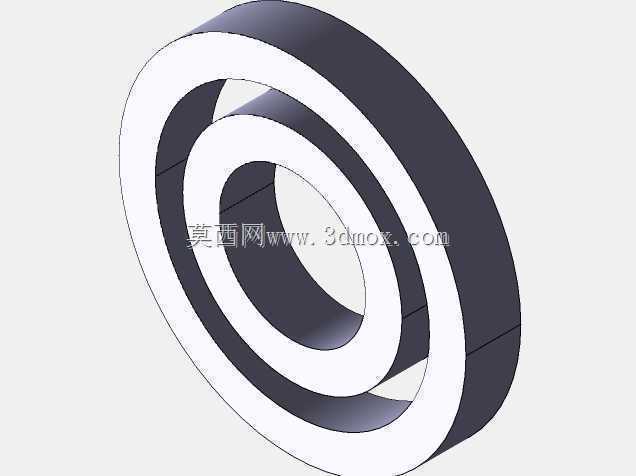

　　更低的传动阻力意味着更好的加速响应与续航表现。在实际使用场景中，这类轴承除了适配卡丁车的轮端安装，也可用于同载荷等级的小型输送设备辊筒、轻型电动工具的旋转支承部位，只要安装尺寸匹配、载荷工况符合设计阈值，都能实现稳定的旋转支承效果。建模过程中严格还原了每个钢球的排布位置、保持架的冲压折弯结构以及内外圈的倒角细节，装配时的配合间隙也在模型中做了对应体现，方便结构设计人员在做整机装配时直接调用，核对安装空间与干涉情况，省去重复建模的工作量。
