带式连续干燥输送支撑装置结构设计

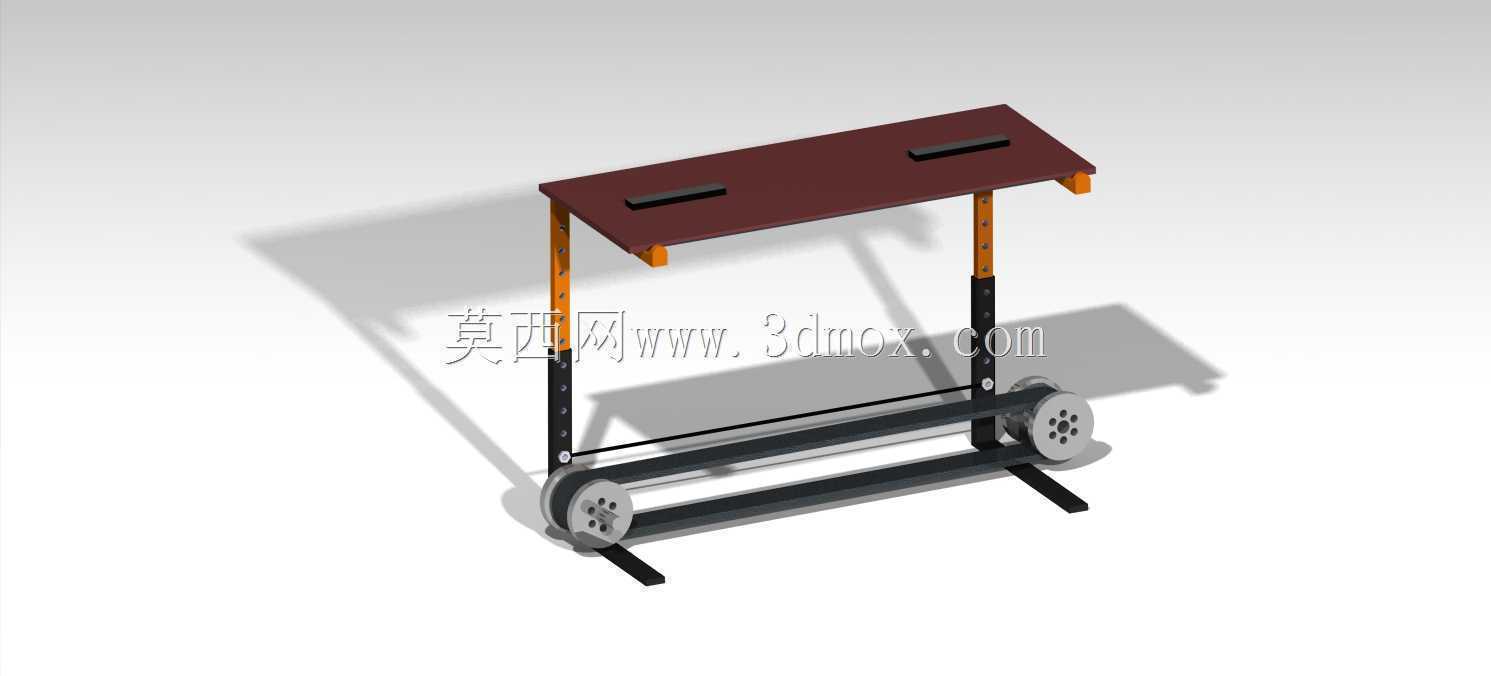

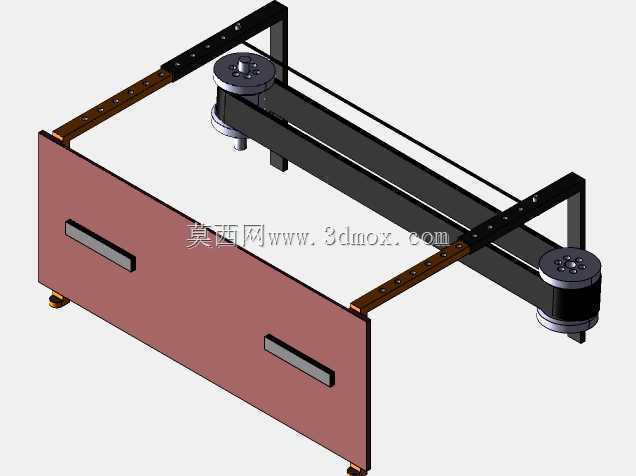

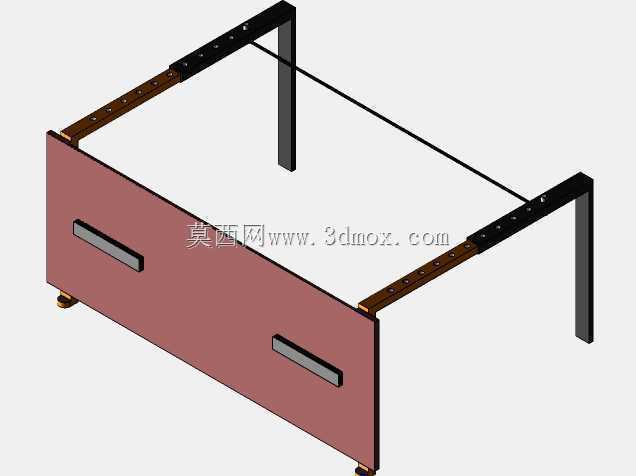

　　该结构主要面向轻工、农副产品加工、化工粉体类物料的连续干燥作业场景，适配中小型生产线的在线干燥工位布局，可衔接前端上料机构与后端收料工序，完成物料在干燥腔体内的匀速输送过程，避免物料堆积导致的干燥不均问题。从功能实现逻辑来看，两侧立式支撑柱采用高度可调的孔位式设计，可根据现场干燥热源的布置高度、物料铺放厚度调整上层承载台面的安装高度，适配不同辐射距离的干燥工艺要求，支撑柱表面做等距定位孔排布，调整时仅需插拔定位销即可完成高度锁定，无需额外紧固件拆装，适配产线快速换产的调试需求。上层承载台面预留长条形安装槽位，可直接固定红外加热板、热风导流罩等干燥功能组件，槽位采用通长设计，允许加热组件根据物料干燥的温区需求调整安装位置，

　　实现分段式温度梯度的干燥工艺布置，台面边缘做外翻折边处理，避免安装螺栓头突出刮扯输送网带。下部的带式输送机构采用双辊筒张紧结构，主动辊端集成同步带轮传动结构，可外接减速电机实现匀速驱动，辊筒表面做滚花处理，增大与输送网带的接触摩擦力，避免带速波动导致的物料停留时间偏差，张紧机构设置在从动辊端，通过调节螺栓即可调整网带张紧度，补偿长期运行后的带体拉伸变形。两侧支撑脚采用外伸式平底结构，安装时可通过膨胀螺栓直接固定在车间地面或设备安装平台上，支撑脚的外伸跨度经过重心校核，即使上层搭载满重量的加热组件与下部网带铺满物料，整体设备的重心投影仍落在支撑脚围成的安装边界内，避免运行过程中出现倾覆风险。

　　整体结构的横向宽度适配常规1米幅宽的输送网带安装，纵向长度可根据干燥时长需求对接多组同规格单元拼接，单组单元的安装预留边界在宽度方向需预留200mm的传动侧维护空间，高度方向预留300mm的底部接料、清洁空间，日常维护时可直接从侧面抽出网带进行清理，无需拆解上部的加热台面结构，降低产线运维的拆装工作量。设计过程中针对输送辊的同轴度做了公差约束，两端轴承座采用同轴镗孔加工工艺，避免辊筒转动时出现径向跳动导致网带跑偏，支撑柱的型材选用标准矩形管，降低加工下料的成本，所有外露的连接部位均做沉头处理，避免积料藏污，符合食品、医药类物料加工的卫生清洁要求。
