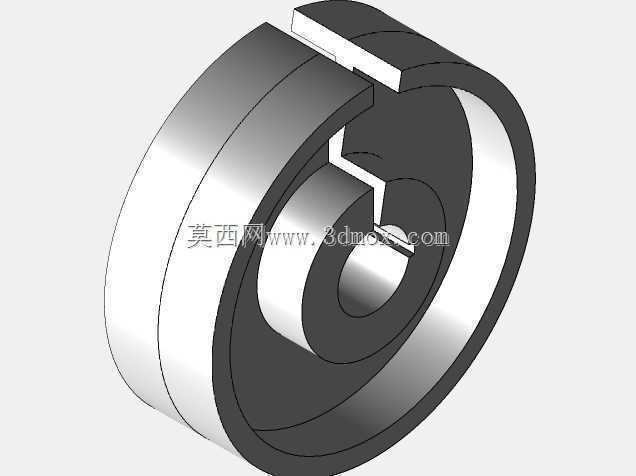

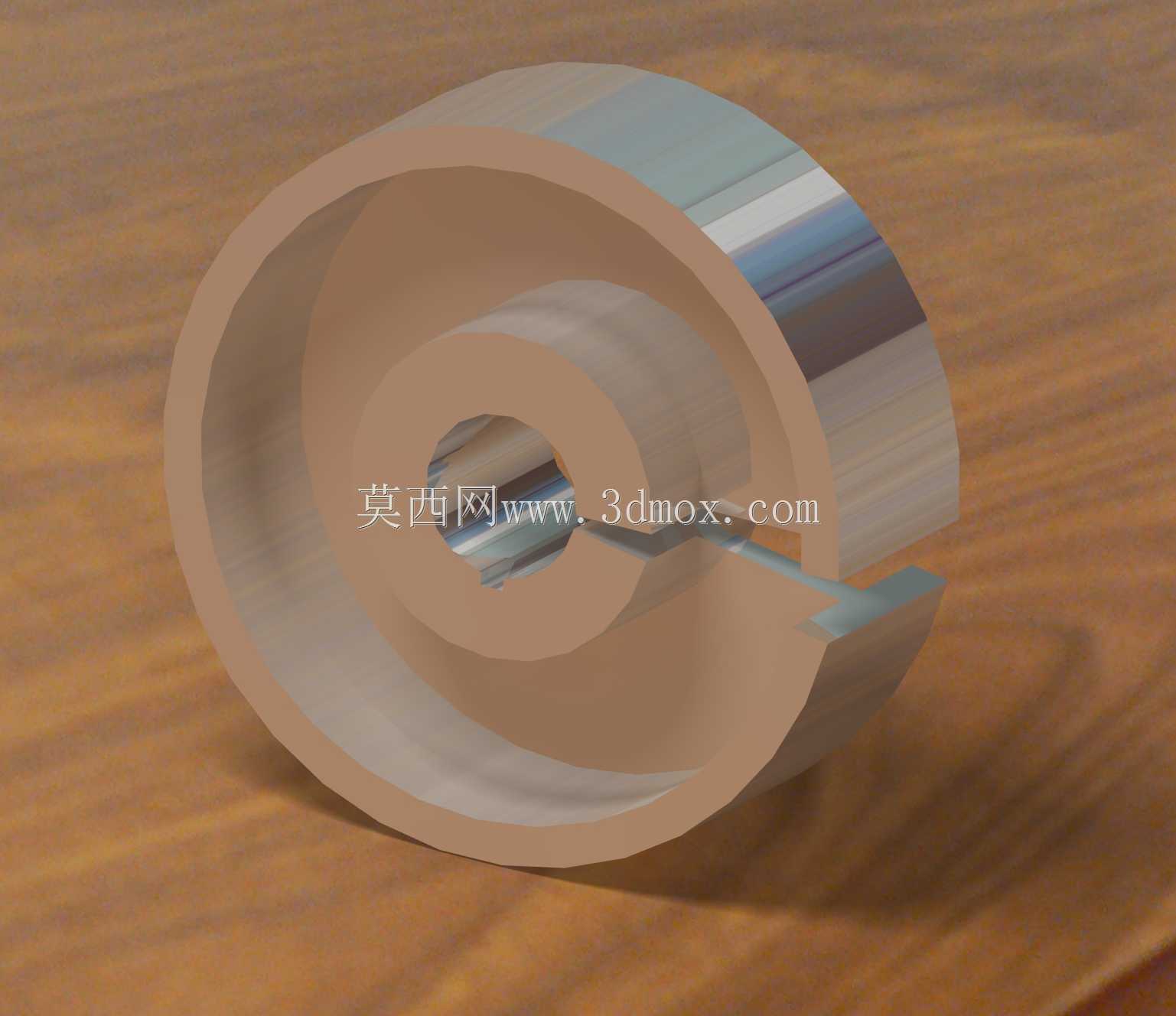

带键槽阶梯式空心轴套结构设计

　　这类带键槽的空心阶梯轴套，在常规传动系统里承担着轴与轮毂之间的扭矩传递、轴向定位的核心作用，日常在减速机输出端、输送机辊筒装配、机床主轴附件连接场景里都能见到这类结构的身影。设计这类结构的时候，首先要匹配安装轴的外径公差，内孔的阶梯差是为了适配不同直径的对接部件，避免装配时出现轴肩干涉，同时空心结构能有效降低整体转动惯量，在中高速传动场景下减少不必要的动力损耗。键槽的开设位置选在轴套壁厚最均匀的区段，避免单侧壁厚过薄导致受力时应力集中，键槽的宽度、深度公差需要严格对接平键的国标尺寸，保证装配后键的侧面能完全贴合受力，不会出现传动间隙导致的冲击磨损。从安装边界来看，轴套的外圆最大直径要匹配轮毂的内孔安装尺寸，

　　轴向长度要覆盖轮毂的配合宽度，同时预留出锁紧件的安装空间，键槽的轴向位置要避开轴套两端的倒角区域，防止装配时平键端部卡滞。实际应用中，这类轴套常用来替代一体式的长轴段，当传动系统需要在同一轴线上对接两种不同孔径的回转部件时，阶梯式的空心轴套能减少轴的加工工序，降低长轴加工的形位公差控制难度，同时键槽的周向固定结构能保证扭矩传递的可靠性，相比过盈配合的连接方式，键连接的轴套拆装更便捷，后期维护更换时不需要大型拉马设备，适合需要定期拆解维护的传动工位。设计建模时要注意键槽的圆角处理，槽底的过渡圆角不能过小，否则长期受交变扭矩作用时容易在槽底萌生疲劳裂纹，轴套两端的内孔倒角要足够大，方便装配时快速导正对接轴，

　　外圆的表面粗糙度要控制在配合要求范围内，避免压装时刮伤轮毂内孔表面。另外这类空心轴套的壁厚设计要结合传递的额定扭矩核算，不能为了减重过度削减壁厚，尤其是键槽所在的截面，要保证剩余的承压面积足够承受键侧的挤压力，避免运行时出现键槽压溃变形的故障。
