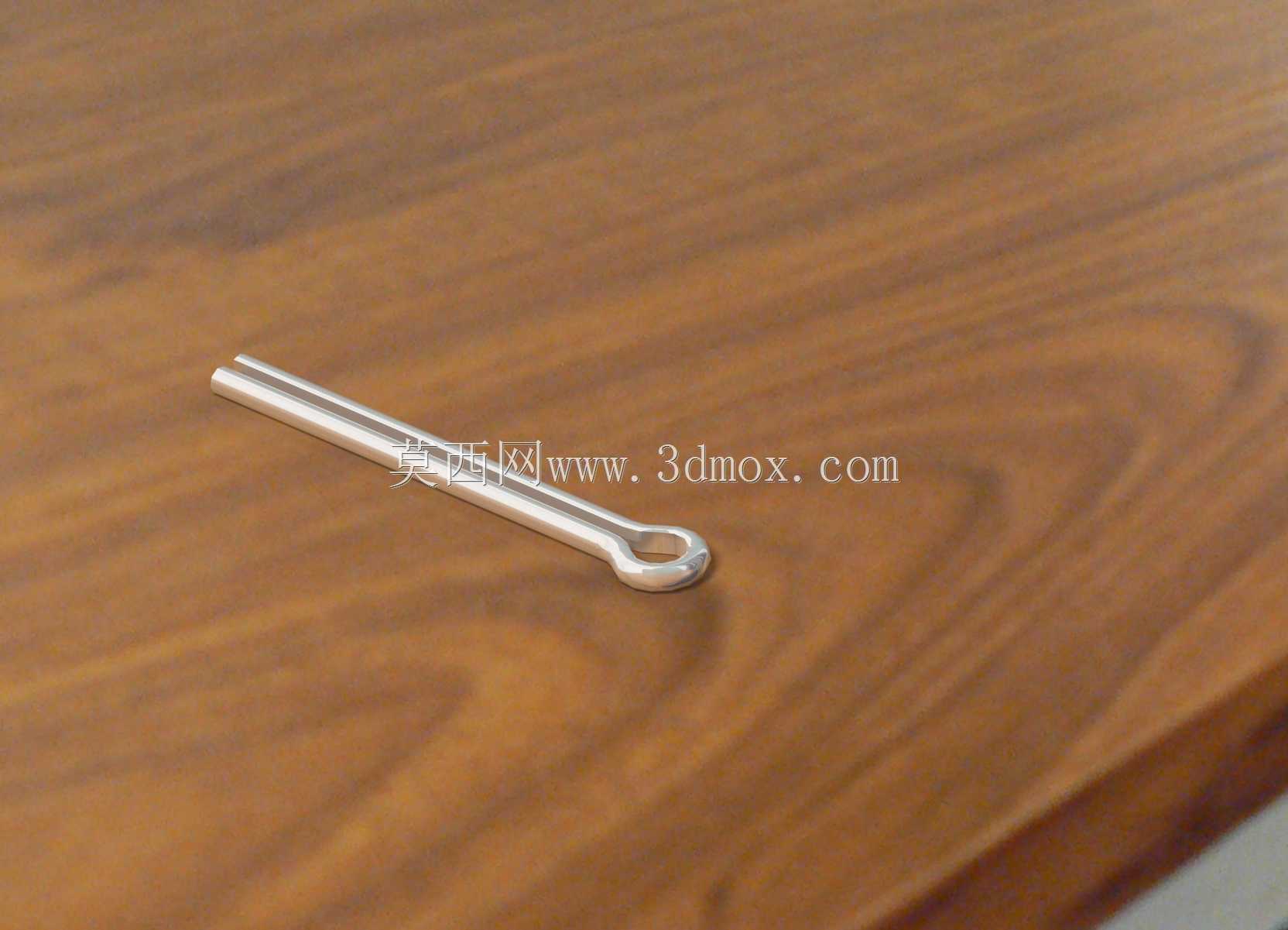

标准开口销机械紧固连接件三维结构

　　开口销作为机械连接系统中应用极广的防松锁定零件，在各类需要螺纹副防松、销轴限位的装配场景中都承担着不可替代的作用，从重型工程机械的铰接销轴锁定，到小型机电设备的螺栓防松，再到民用五金、交通工具的装配点位，都能见到这类零件的身影。这类零件的核心作用，是在完成螺栓、销轴类零件的装配后，穿过对应预制的径向通孔，将尾部掰开贴合在被连接件端面，以此阻止螺母、销轴在设备运行的振动、冲击载荷下出现轴向窜动或松脱，避免连接失效引发的设备故障。从结构设计逻辑来看，这类零件采用半圆柱长杆搭配头部环形闭合的结构，长杆部分在穿入通孔前为并拢状态，穿装到位后可将两个支脚分别向两侧弯折，依靠金属自身的塑性变形实现卡紧，不需要额外的锁紧配件就能完成锁定，

　　装配效率极高，且拆卸时仅需将弯折的支脚掰直即可抽出，维护更换十分便捷。在实际选型与装配边界上，这类零件的规格需要与待穿装的通孔直径严格匹配，销体的公称直径需略小于通孔直径，保证穿装顺畅的同时不会出现过大的旷量，销体的有效长度需要满足穿装后两个支脚能够完全掰开并贴合被连接件表面，避免长度不足导致弯折后卡接不牢，或是长度过长干涉周边其他运动部件。设计建模过程中，需要重点保证头部环形部分的圆弧过渡平滑，避免应力集中导致头部受拉断裂，长杆部分的两个半圆柱面需要保证平行度，并拢后整体圆柱度符合装配公差要求，尾部的端面需要做轻微倒角处理，方便现场装配时快速对准通孔，不需要额外修磨就能顺利穿入。不同于其他需要高精度加工配合的锁紧零件，

　　开口销属于一次性消耗类的防松配件，每次拆卸维护后都需要更换全新件，避免金属反复弯折产生疲劳裂纹，导致后续运行过程中断裂失效，因此建模时不需要设置过高的加工精度要求，重点还原结构特征与装配尺寸即可，方便设计人员在整机装配时快速完成点位排布与干涉检查，提前确认销体穿装、尾部弯折的操作空间是否充足，避免装配阶段出现操作空间不足、无法完成弯折锁定的问题。在各类户外作业设备、振动工况较强的设备中，这类防松零件的选型还需要考虑使用环境的腐蚀因素，对应不同工况选用不同表面处理的材质版本，但核心结构尺寸始终遵循统一的装配逻辑，保证互换性。
