铰接式管座连接支撑结构

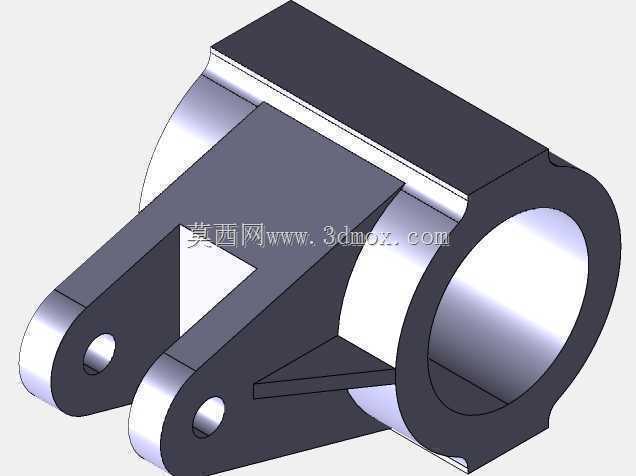

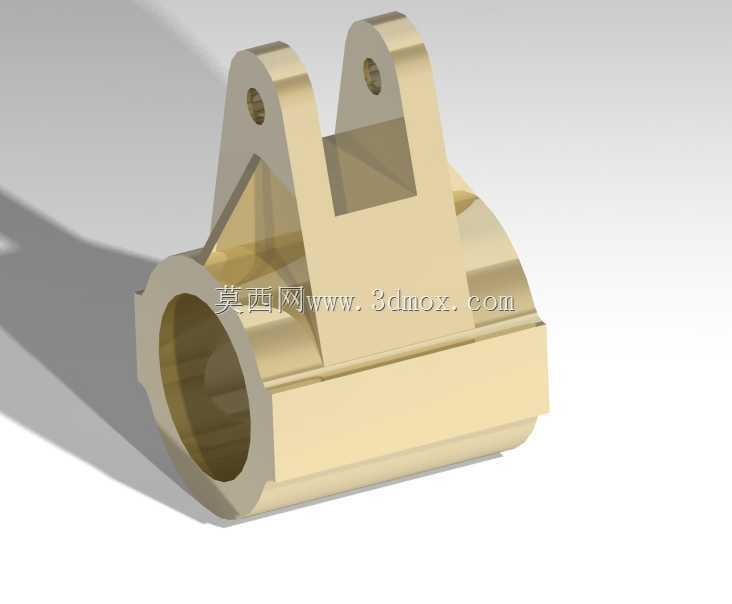

　　这类带双铰接耳的筒式支撑连接件，多应用在需要小角度摆动补偿的管路布设、连杆传动衔接场景中，比如工程机械的液压管路固定端、自动化输送线的摆动导向支架、农用设备的操作连杆衔接部位，核心作用是在实现管件穿装定位的同时，通过上端双耳结构配套销轴完成与其他摆动构件的铰接，补偿安装误差与设备运行中产生的小幅位移，避免刚性连接带来的应力集中断裂问题。从结构设计逻辑来看，主体采用空心筒身结构，在保证整体支撑强度的前提下大幅降低零件自重，筒身内壁预留均匀的加工余量，可根据实际穿装的管件外径做适配性镗削加工，满足不同通径管路的穿装固定需求；筒身上端延伸出的对称双耳铰接座，耳板内侧与筒身外壁之间设置三角形加强筋，筋板厚度与耳板厚度保持一致，

　　将铰接点承受的径向载荷均匀分散到整个筒身壁面，避免耳板根部受交变载荷出现开裂。设计时需要重点关注几个尺寸边界：双耳的同轴度公差需要控制在0.02mm以内，否则销轴穿装后会出现卡滞，摆动过程中会产生额外的磨损；筒身的轴向长度需要匹配安装空间的纵深，下端的平直切面是安装定位基准面，安装时该面贴合设备基座的安装平面，可通过侧面的顶丝孔或者焊接方式完成最终固定；耳板上的销孔直径需要匹配对应规格的销轴，销孔边缘做1×45°倒角，既方便销轴装配导入，也能消除边缘应力集中点。实际建模过程中，筒身与耳板、加强筋的衔接位置全部做R3-R5的圆角过渡，避免铸造或者机加工过程中出现应力集中缺陷，同时也能减少热处理环节的变形概率；

　　筒身外圆的非配合面可保留均匀的拔模斜度，适配铸造或者3D打印的成型工艺要求，配合面则需要单独标注加工精度要求。这类零件在实际选型替换时，需要先确认铰接端的摆动角度范围，保证双耳的开口宽度能够匹配对接构件的厚度，同时筒身的内孔通径要满足穿装管件或者传动轴的尺寸要求，安装基准面的平面度公差不低于0.05mm，避免安装后出现整体偏斜，影响铰接摆动的顺畅性。
