原声木吉他全套结构生产加工设计图纸

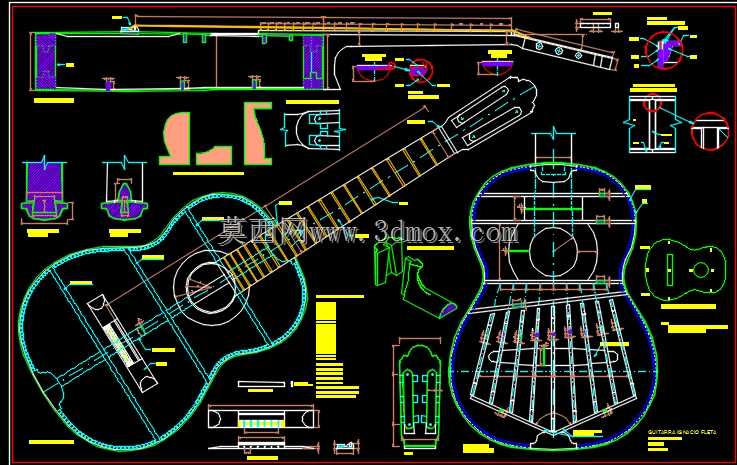

这套原声吉他的结构设计图纸，覆盖了从琴头、琴颈到共鸣箱体的全部件尺寸标注与装配关系，可直接用于制琴工坊的单件定制、乐器厂的小批量生产打样环节，也能作为乐器结构教学的具象参考资料。从设计逻辑来看，整套图纸优先保障声学传导效率与结构稳定性的平衡，琴颈部分标注了指板弧度、品丝安装槽位、钢筋预埋通道的精确尺寸，安装边界上预留了与琴身插接的榫头配合公差，既保证琴颈与琴身连接的结构强度，也能让琴弦振动通过琴颈有效传递到共鸣面板。共鸣箱部分的图纸拆分了面板、背板、侧板的弧度成型参数，内部音梁的排布位置、截面尺寸、粘接边界都做了明确标注，音梁的布局并非对称设计，而是针对低音区与高音区的振动特性做了差异化的厚度调整，避免面板在长期琴弦拉力下出现形变凹陷，同时优化不同音域的共鸣响应。琴头部分标注了弦钮安装孔位的中心距、穿弦孔的倾斜角度，与琴颈衔接的位置预留了角度过渡的加工余量，保证琴弦从弦枕到弦钮的弯折角度处于合理区间，降低琴弦断弦概率与调弦时的摩擦阻力。从实际生产应用的角度，图纸中所有部件的配合公差都适配常规木工加工设备的加工精度，无论是使用CNC雕刻机做批量部件加工，还是手工制琴时做手工修型，都能直接参照标注尺寸完成部件制作，不需要额外做尺寸换算。指板部分的品丝位置标注严格遵循十二平均律的音程计算逻辑，同时标注了指板宽度在不同品位置的渐变参数，适配常规演奏时的左手按弦手感，琴桥位置的标注明确了下弦枕的安装槽位、固弦锥的孔位深度与角度，保证琴弦安装后有效弦长的精度，避免出现音准偏差。图纸中还附带了多个局部部件的放大视图，包括琴踵位置的加强结构、音孔饰圈的安装槽位、包边的粘接台阶尺寸，这些细节标注能有效降低生产过程中的装配误差，避免出现包边缝隙不均、部件错位等常见制琴问题。整套设计兼顾了手工制琴的灵活调整空间与工业化生产的尺寸一致性要求，不同生产场景下都能基于这套图纸完成符合声学标准的原声吉他制作。
