机械传动用摇臂式控制臂结构设计

项目分类:3D模型 发布时间:2021-08-05 ID:221531
  • 机械传动用摇臂式控制臂结构设计
  • 机械传动用摇臂式控制臂结构设计
  • 机械传动用摇臂式控制臂结构设计

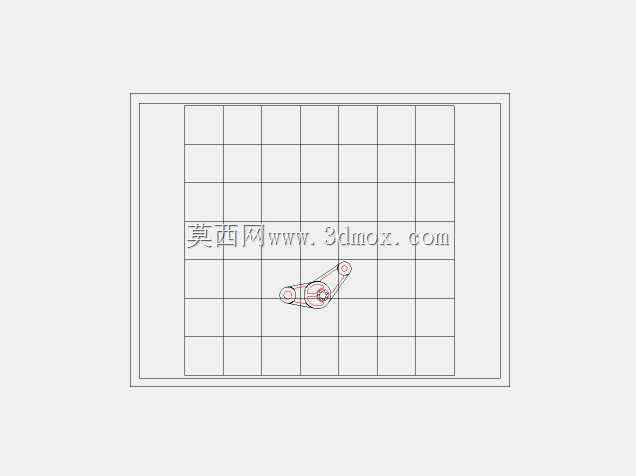

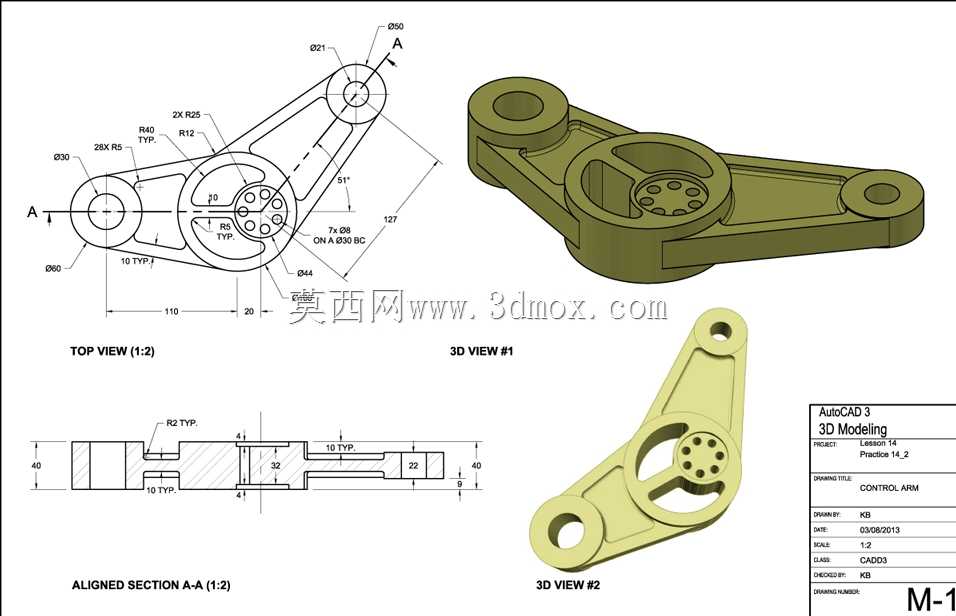

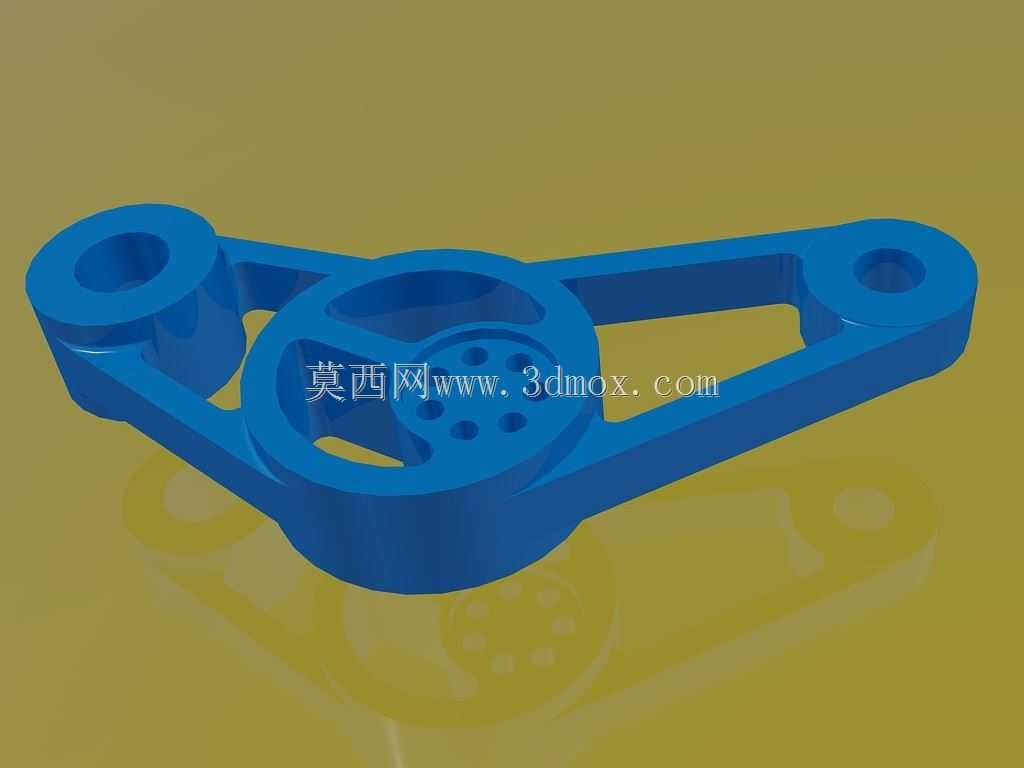

这类摇臂式控制臂多应用在需要往复摆动传递动力的机械传动链路中,常见于轻工自动化设备的行程切换机构、小型动力传输单元的力矩传导部位,也可作为专用设备中执行端的联动支撑构件,承担铰接点之间的力传递与运动轨迹约束作用。从结构设计逻辑来看,该构件采用两端带铰接安装孔、中部设置减重与加强复合结构的布局,两端的同轴度公差需要严格控制,避免安装后出现卡滞、偏磨的问题,中部的镂空结构并非单纯为了减重,而是在保证整体抗弯、抗扭截面模量的前提下,减少材料用量同时降低构件自身转动惯量,让摆动动作的响应速度更快,驱动端的负载更小。三个铰接点位的孔位均设计有足够的轴向厚度,能够适配标准衬套或者滚动轴承的安装,孔端面的加工基准统一,可保证装配后相邻铰接轴的平行度符合传动要求,避免运动过程中出现附加侧向力。安装边界方面,两端铰接孔的中心距是核心安装尺寸,设计时需要匹配对应传动链路的行程要求,中部的加强筋沿受力方向布置,在承受交变拉压载荷时不会出现应力集中导致的形变,构件整体的外轮廓做了圆弧过渡处理,既避免了锐边带来的装配安全隐患,也能减少应力集中点,提升长期交变载荷下的疲劳寿命。实际使用中,这类控制臂通常一端连接固定铰接支座,一端连接执行动作端,中部可根据需求连接驱动连杆或者复位弹性元件,能够将直线驱动的力转化为定角度的摆动输出,也可在多连杆机构中作为中间传力构件,约束执行端的运动轨迹。设计过程中需要重点校核铰接孔的接触应力、臂身的抗弯截面系数,根据实际负载大小调整臂身厚度与加强筋的尺寸,中部的多孔位结构可适配不同的驱动连接点位,满足不同行程、不同传动比的使用需求,无需重新开模或者加工整体结构,仅通过调整中部连接点的位置即可适配多种相近工况的传动要求,具备较好的通用性。构件的外形轮廓没有多余的突出结构,安装后不会和周边的其他传动构件产生运动干涉,摆动过程中的运动包络范围紧凑,适合在安装空间有限的设备内部布置。
