工业脉冲布袋式除尘设备外壳结构

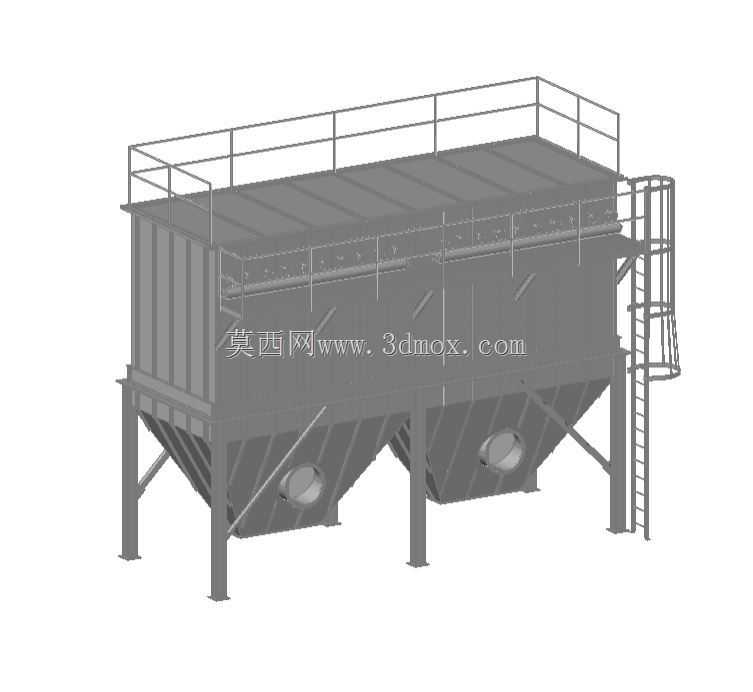

这套除尘设备壳体结构，主要面向木工车间、金属打磨工位、建材加工产线、燃煤锅炉尾气段等产尘工况的集中除尘需求，作为整套除尘系统的外部承载构件，其结构设计直接决定内部滤袋布置、气流组织走向与现场安装适配性。从结构布局来看，设备采用上箱体、中箱体、灰斗三段式分体拼接设计，顶部设置通长的检修防护栏杆与操作平台，侧面配套直爬梯连接各层操作面，方便运维人员更换滤袋、检修喷吹组件。双灰斗的锥形下料设计，锥角严格按照粉尘安息角取值，避免积灰搭桥，每个灰斗下部预留卸灰阀安装接口，可配套回转卸料阀或者重锤式卸灰阀实现连续排灰。中箱体侧面预留进风口法兰接口，上箱体对应设置出风口与喷吹系统安装位，外壳整体采用型钢做加强筋框架，外覆钢板拼焊成型，所有拼接焊缝均做连续密封处理，避免含尘气体泄漏造成二次扬尘。设计阶段优先考虑现场运输与吊装边界，整体宽度控制在常规货运车辆的限宽范围内，支腿高度预留足够的卸灰操作空间，可根据现场安装标高调整支腿长度，适配不同的输灰设备布置需求。顶部平台的护栏高度符合工业操作平台安全规范，爬梯踏步做防滑处理，侧面设置护笼保障运维攀爬安全。壳体的加强筋布置经过载荷校核，可承受内部滤袋积灰后的整体载荷、检修人员活载荷以及室外安装时的风载、雪载，不同壁厚的钢板分区使用，中箱体接触含尘气流的区域适当加厚板材，降低含尘气流长期冲刷造成的磨损失效风险。进风口位置设置在中箱体侧下部，配合内部的气流分布板设计，可让进入箱体的含尘气流均匀扩散至各滤袋区域，避免局部气流流速过高冲刷滤袋，延长滤袋使用寿命。上箱体的净气室做分段分隔设计，对应不同的喷吹单元，方便离线检修时单独关闭对应仓室，不影响整套设备的连续运行。设备外壳预留多个检测口与观察窗位置，可安装压差计、温度传感器、粉尘浓度检测仪等监测元件，实时掌握设备运行状态，灰斗部位预留振动器或者空气炮安装位，针对流动性差的粉尘可加装辅助清灰构件，避免灰斗积灰堵塞。整体结构采用模块化拼接思路，各段之间采用法兰加密封垫连接，既方便工厂分段预制，也能适配现场不同的安装空间条件，无需大型吊装设备即可完成组装作业。
