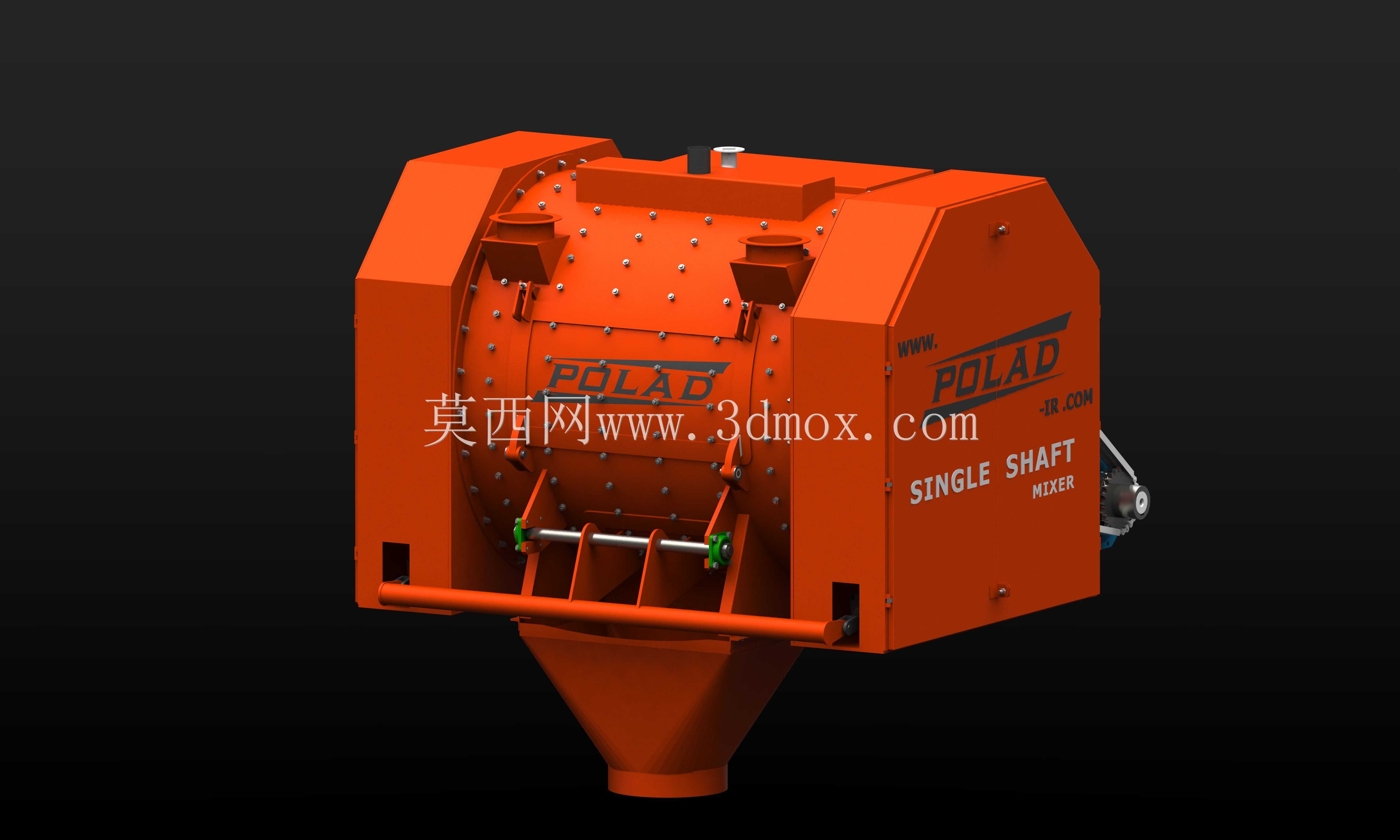

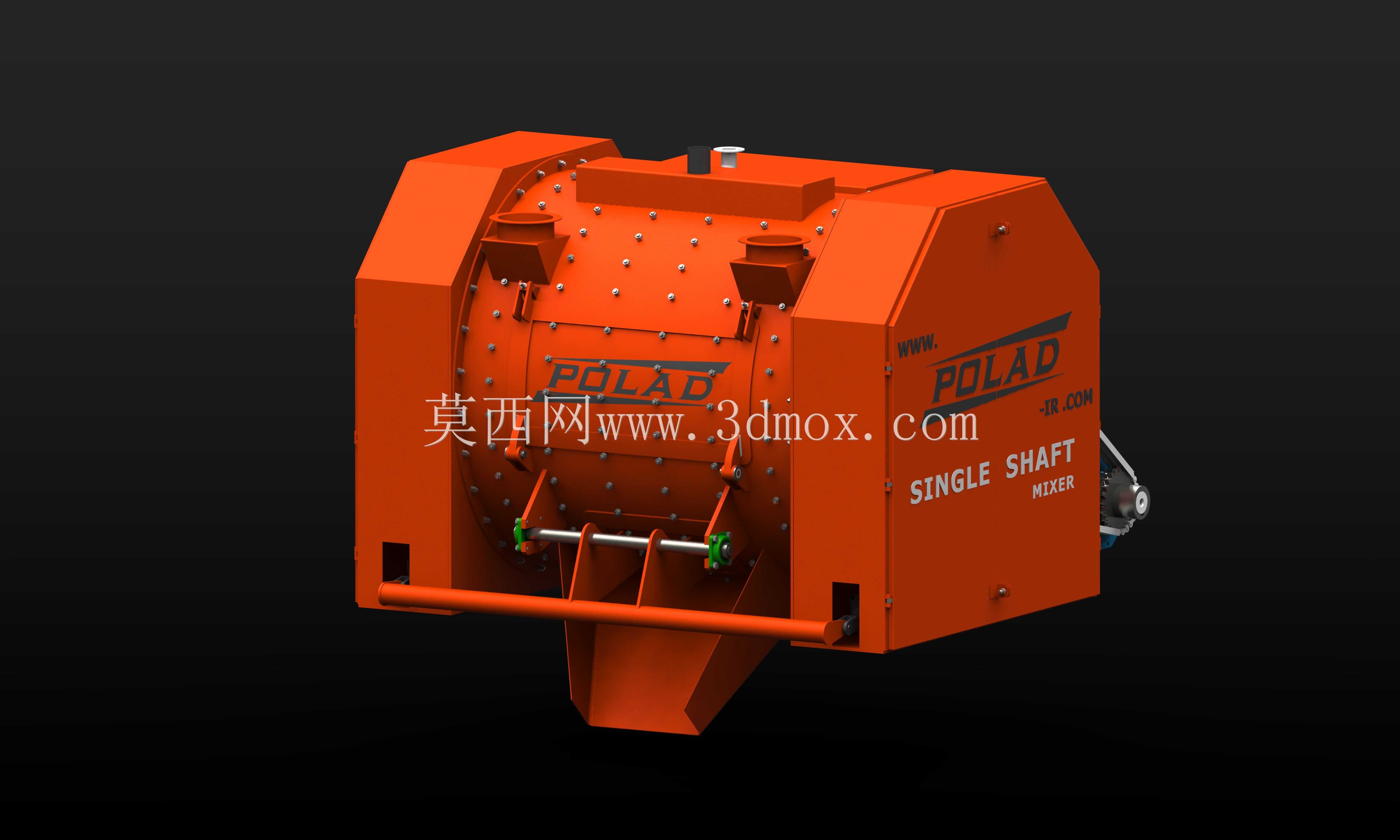

单卧轴混凝土搅拌主机结构设计

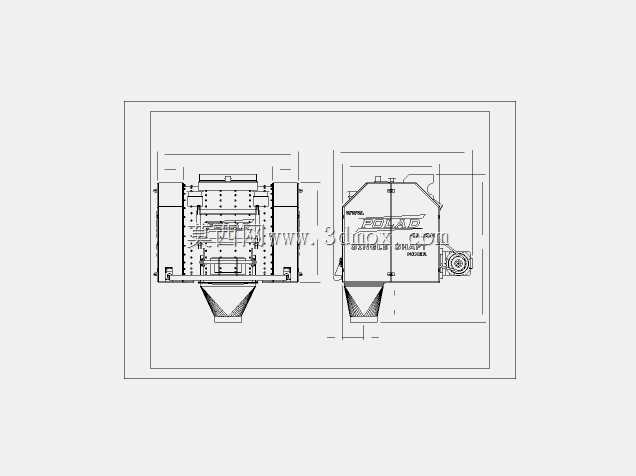

这款单轴搅拌设备主要面向中小型商混站、预制构件厂的现场拌合作业场景，也可适配移动式搅拌站的紧凑安装需求，针对干硬性、半干硬性及塑性混凝土拌合工况做了结构适配，单批次1立方的拌合容量刚好匹配小型工程的连续供料节奏，不会出现产能过剩或供料断档的问题。从结构设计逻辑来看，整机采用箱式焊接壳体作为承载主体，壳体内壁铺设耐磨衬板通过螺栓紧固，方便后期磨损后快速更换，不用整体切割更换壳体，大幅降低现场运维的工作量。搅拌轴沿壳体横向布置，轴上安装的搅拌臂与叶片按螺旋相位排布，转动过程中既能推动物料沿轴向循环翻动，又能带动物料做径向抛洒，避免筒壁处出现物料粘黏抱轴的问题，投料口设置在壳体顶部两个对称位置，可同时承接骨料、粉料、水及外加剂的进料，不会出现单口进料导致的物料堆积偏载问题。卸料口设置在壳体底部正中央，采用弧门卸料结构，通过连杆机构控制开合，卸料间隙控制在合理范围，不会出现漏浆问题，同时单次卸料时间控制在15秒以内，匹配接料斗的接料节奏。安装边界方面，整机的安装支座设置在壳体两侧下部，预留的地脚螺栓孔位可直接与搅拌站主楼的机架横梁对接，不需要额外做过渡支架，设备顶部的检修口预留了足够的操作空间，日常检查搅拌叶片磨损、紧固衬板螺栓时不需要拆解上部结构，侧面的检修门可快速打开清理筒壁残留的固结物料。驱动端的安装座与壳体采用一体化焊接结构，保证传动过程中不会出现同轴度偏差，避免轴封漏浆的问题。整机的外形尺寸适配常规2.5米宽度的运输车辆，转场运输时不需要拆解主体结构，吊装点设置在壳体上部四个角位，吊装时整机受力均匀，不会出现壳体变形的问题。从实际使用的角度出发，这款设备的搅拌轴端采用多重密封结构，外侧是浮动密封，内侧是填料密封，能有效阻挡水泥浆渗入轴承座，延长轴承的使用寿命，壳体外部的加强筋沿受力方向布置，在满负荷搅拌工况下，壳体的变形量控制在允许范围内，不会出现衬板错位、叶片刮壁的问题。设备的供水、外加剂管路接口预留位置统一，可直接对接现场的供料管线，不需要现场重新配管开孔，适配不同厂家的配料控制系统，接线端子的位置做了防水防尘处理，适配户外露天作业的工况要求。
