紧凑型气动管路减压阀结构设计

这款减压阀主要应用于工业气动控制回路、小型流体输送管路、实验室气路系统等场景，核心作用是将上游输入的较高压力介质，稳定调节至下游支路所需的工作压力，同时在入口压力出现波动时，自动维持出口压力的恒定，避免压力突变对后端精密气动元件、计量仪表、执行器件造成冲击损坏，保障整套气路或液路系统运行的稳定性与安全性。

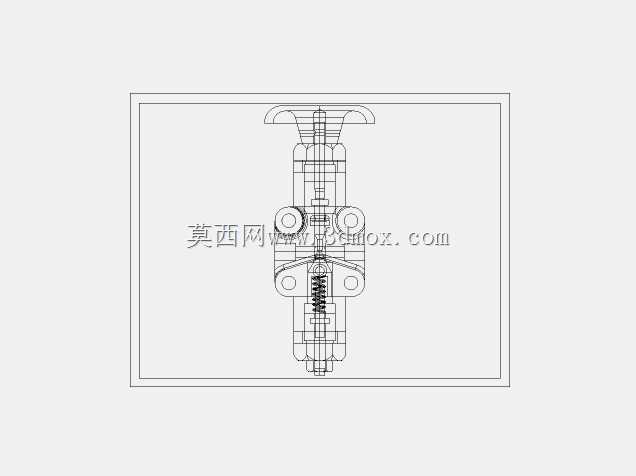

从功能特性来看，该款减压阀采用直动式调压结构，内部集成阀芯、调压弹簧、密封膜片与压力反馈腔，当出口侧压力偏离设定值时，膜片会感知压力变化带动阀芯位移，自动调整阀口的通流面积，实现压力的动态平衡；阀体侧面设置的安装孔用于固定调压状态指示与锁紧结构，可在压力调试完成后锁定调压位置，避免设备运行过程中因振动、误触导致压力参数偏移；端部的螺纹接口采用标准管螺纹设计，可直接与同规格的气动软管、硬管接头适配，无需额外加工转接件，大幅降低现场安装的适配成本。

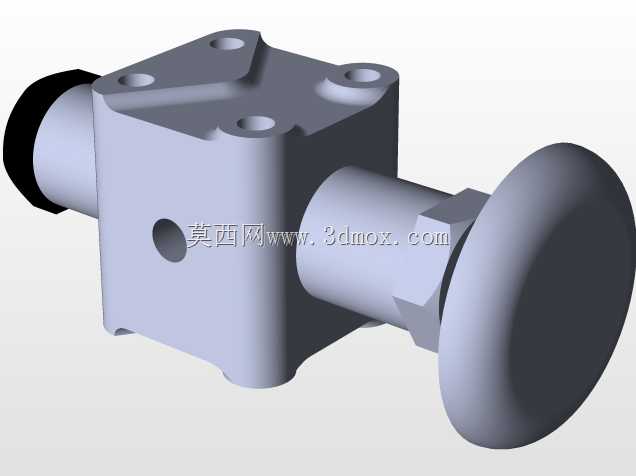

在设计思路上，这款产品优先考虑了紧凑安装场景的适配需求，整体采用方块式主体加侧置法兰的结构布局，将调压机构、流通通道、安装接口全部集成在极小的空间范围内，相比传统长筒式减压阀，横向安装占用空间缩减近40%，尤其适合安装在空间局促的设备阀岛、小型自动化设备内置气路、集成式气动控制柜内部。阀体主体采用硬质铝合金材质做表面阳极氧化处理，既保证了结构强度满足中低压管路的承压需求，又有效控制了整体重量，同时具备不错的抗腐蚀能力，可适配压缩空气、低压惰性气体等常见工业介质。

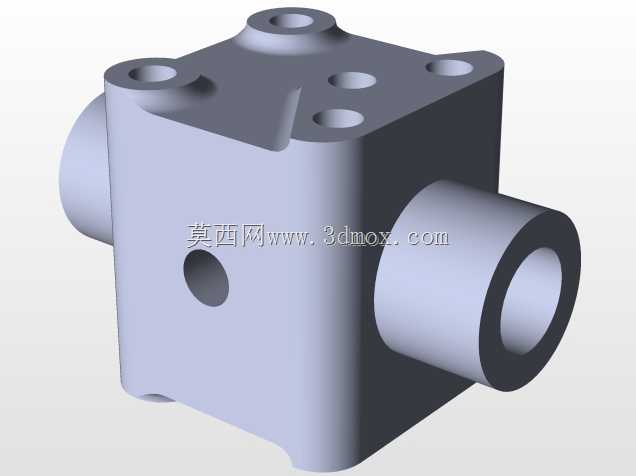

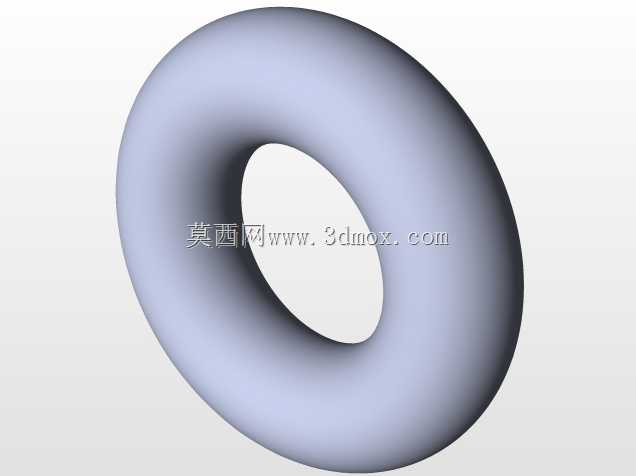

从安装边界来看，这款减压阀的主体安装面为平整方块结构，可通过侧面的两个通孔直接螺栓固定在安装基板上，也可通过端部的法兰结构对接管路实现悬浮安装；两端接口的同轴度公差控制在0.02mm以内，安装时可保证管路对接无偏斜，避免长期受力导致的密封泄漏；整体外露的调节端做了防滑六角设计，无需专用工具即可手动完成粗调，配合锁紧结构可满足不同场景的调压精度需求，整体结构无外露易损件，日常维护仅需定期检查密封件状态即可，运维成本极低。
