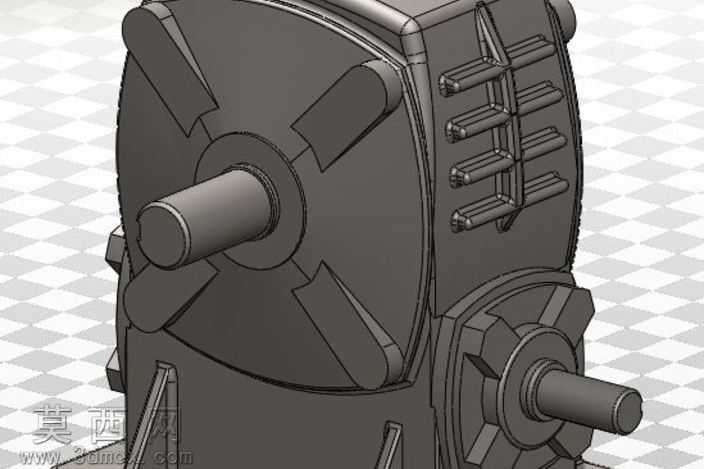

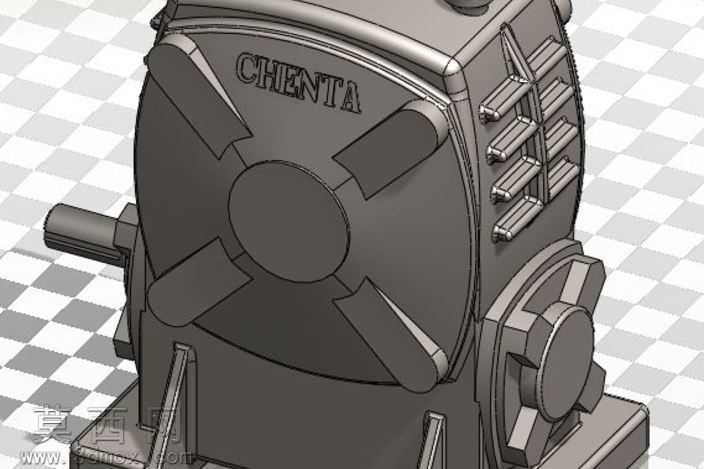

本作品为工业传动用齿轮箱的三维参数化建模成果,建模过程严格遵循机械设计规范,首先对齿轮箱的整体布局进行规划,确定输入轴、输出轴的相对位置与中心距参数,基于SolidWorks平台完成各零件的特征建模。首先构建齿轮箱的主体壳体结构,通过拉伸、切除、拔模等基础特征塑造壳体的整体轮廓,针对壳体外侧的加强筋结构,采用筋特征工具完成阵列排布,保证壳体在承受传动载荷时具备足够的结构刚度,避免运行过程中出现形变影响齿轮啮合精度。壳体端面的品牌标识区域通过包覆特征完成文字浮雕效果,还原产品的外观标识细节。针对齿轮箱内部的传动组件,依次完成各级传动齿轮、传动轴、轴承安装位的结构设计,齿轮参数按照传动比要求进行齿廓绘制,通过方程式驱动齿形曲线保证渐开线齿形的精度,轴类零件根据扭矩传递需求设计轴肩、键槽等安装定位结构,确保各传动部件装配后无干涉。建模过程中对壳体的安装底座、端盖连接孔位、油封安装槽等细节结构进行精细化处理,所有连接孔位按照标准紧固件尺寸进行参数化设计,方便后续工程图的导出与生产加工。渲染阶段采用金属哑光材质模拟铸铁壳体的质感,对加工面区域赋予金属抛光材质区分不同加工工艺的表面效果,通过环境光源调整突出壳体的结构轮廓与加强筋的立体感,多角度展示齿轮箱的外部结构特征。设计过程中充分考虑齿轮箱的装配工艺性,所有零件的配合公差按照机械设计标准进行预留,确保虚拟装配时各部件能够精准配合,同时兼顾散热结构设计,壳体外侧的散热筋布局经过优化,能够在设备运行过程中增大散热面积,提升齿轮箱的持续运行稳定性。整体模型完整还原了工业齿轮箱的结构特征,各部分尺寸比例协调,既满足外观展示需求,也可作为机械结构教学、传动方案设计的参考模型,帮助设计人员理解齿轮箱的壳体结构、传动布局与安装定位方式。
- 上一篇:哈雷摩托车左侧离合制动拉杆结构设计
- 下一篇:户外单体式公共厕所三维设计作品
- 全部评论(0)
- 模板大小 2.62 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2012,效果图,其它,
- 软件分类 通用机械零部件
