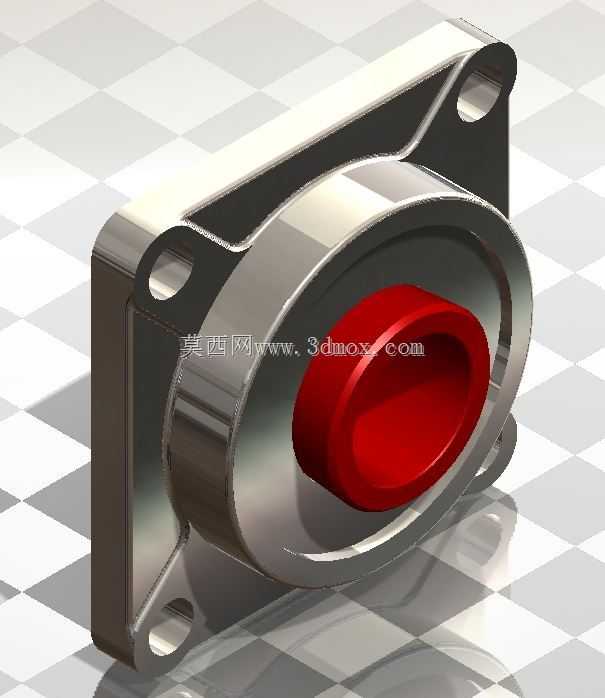

UKFC211带座外球面轴承安装结构

　　在轻工输送、食品加工、小型农机这类对安装便捷性有要求的传动场景里，带座外球面轴承的应用占比一直不低，UKFC系列的方形凸台带座轴承，更是这类场景里出镜率很高的支撑部件。这次呈现的UKFC211轴承单元结构，完全按照实际工业应用的安装逻辑做了细节还原，能直接给选型、建模的从业者提供结构参考。

　　从实际使用场景来说，这类带座轴承不需要额外加工复杂的轴承座安装位，只要在设备的安装面板上开出对应通孔，用螺栓穿过座体四个角的安装孔就能完成固定，相比分体式轴承座与轴承的组合安装，能省去不少装配时的对中调整时间，尤其适合中小型输送线的辊筒支撑、小型风机的转轴支撑、农用机械的传动轮支撑这类需要快速装配、后期维护换件频率较高的工位。座体采用的方形法兰结构，四个安装孔呈对称分布，安装时的受力均匀性要比菱形座更好，能承受一定程度的径向载荷与小幅的轴向窜动，适配转速不超过3000rpm的中低速传动工况。

　　设计思路上，整个单元分为铸铁轴承座与外球面轴承本体两部分，座体的安装面做了铣平处理，保证和设备安装面板贴合时没有间隙，避免螺栓锁紧后出现座体变形导致的轴承卡滞问题。座体中间的轴承容纳腔做了精准的公差配合，轴承装入后不会出现径向晃动，同时腔体内预留了少量润滑脂存储空间，能延长日常维护的注脂周期。轴承内圈采用的是锥孔设计，适配UK系列的紧定套安装，可以根据轴的实际加工公差调整锁紧位置，对轴的加工精度要求比普通圆柱孔轴承更低，哪怕是现场加工的传动轴，只要尺寸偏差在合理范围内都能完成可靠锁紧，这也是这类轴承在非精密加工场景里广受欢迎的核心原因。

　　安装边界方面，座体的方形法兰轮廓尺寸完全遵循UKFC211的标准参数，四个安装孔的中心距、孔径都和行业通用规格保持一致，替换现有设备上的同型号轴承座时不需要重新加工安装孔位。轴承中心到安装面的高度尺寸也做了精准还原，装配后能保证传动轴的中心高和设计值完全匹配，不会出现传动带跑偏、齿轮啮合错位这类问题。外露的轴承端盖部分做了密封结构的细节还原，内置的密封圈能阻挡外界的粉尘、水汽进入轴承内部，哪怕是在有扬尘的粮食加工车间、或者有少量喷淋的食品清洗输送线上，也能保证轴承的正常运转寿命。

　　从结构细节来看，座体的铸造圆角、安装孔的沉台结构都做了写实还原，没有做简化处理，不管是用来做设备装配的干涉检查，还是用来做维修配件的三维示意，都能直接使用。轴承内圈的锁紧结构、端盖的卡扣配合细节也都按照实际产品的结构做了建模，能清晰看到整个单元的装配关系，对于刚接触传动部件设计的新手来说，也能通过这个模型快速理解带座外球面轴承的装配逻辑与安装要点。在做设备布局设计时，直接调用这个模型就能准确预留出安装空间，避免出现安装位和周边部件干涉的问题，尤其是座体四个角的螺栓安装空间，模型里也预留了足够的扳手操作空间参考，能减少设计阶段的疏漏。
