重载定向平板安装聚氨酯包铁芯脚轮结构

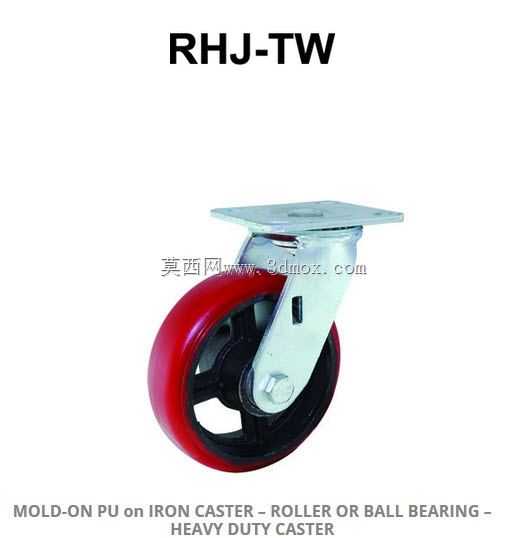

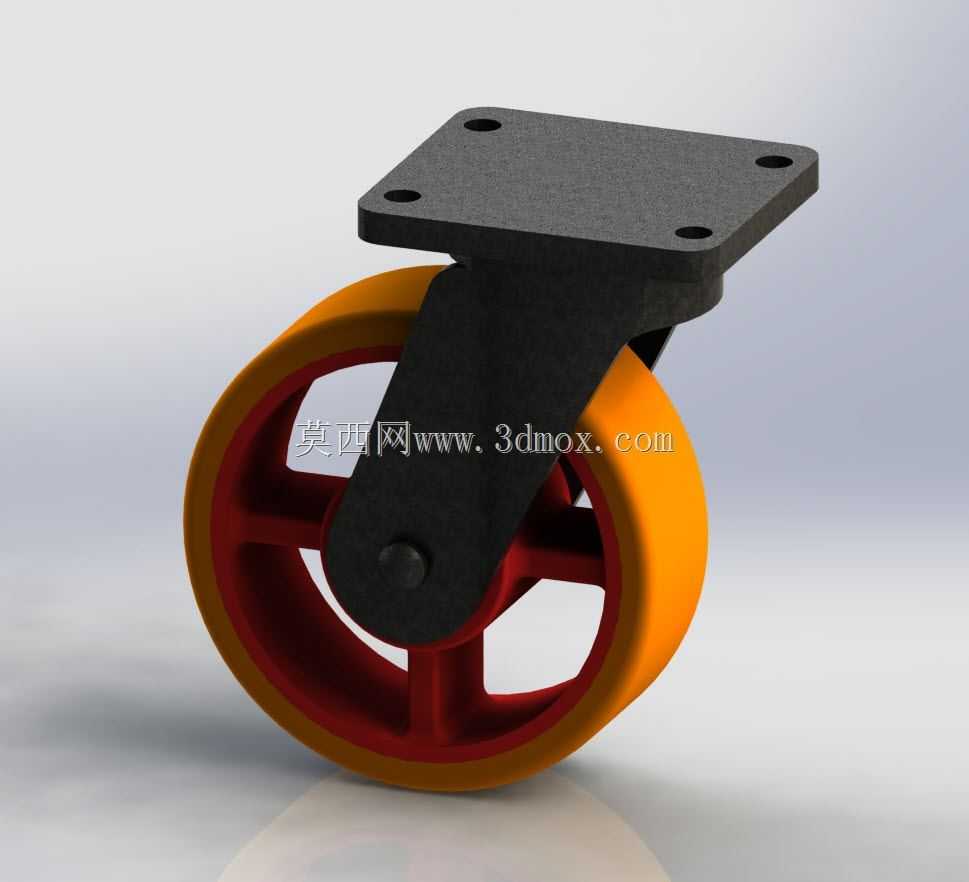

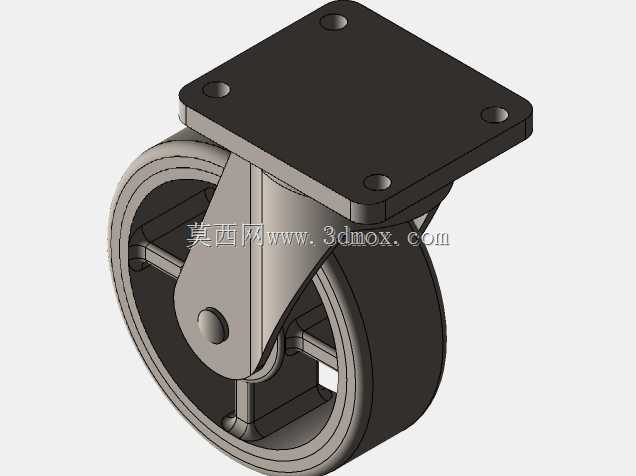

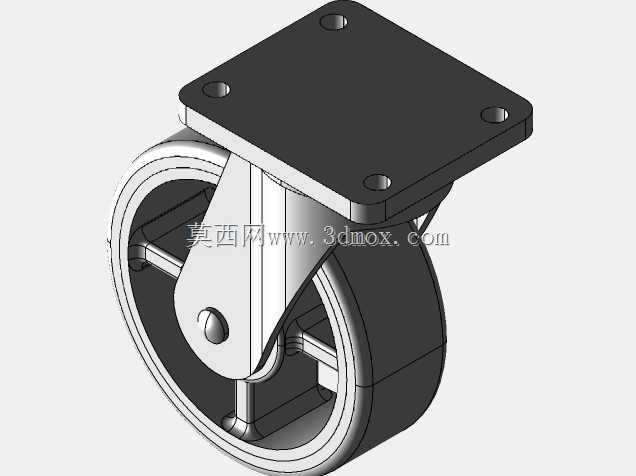

这款定向脚轮的设计，首先锚定的是车间重型周转工装、固定式设备移位、仓储重型货架底部支撑这类需要高承载、低滚动阻力的应用场景，日常工况下多接触环氧地坪、硬化水泥地面，部分场景会伴随少量金属切屑、油污滴落，所以轮面材质的选择优先考虑了耐磨、不刮伤地坪、滚动阻力小的特性。从结构来看，轮体采用铁芯外包聚氨酯的设计，铁芯部分承担主要的径向载荷，避免大负载下轮体变形卡滞，外层聚氨酯厚度经过核算，既能缓冲路面微小颠簸带来的冲击，又不会因为包胶过厚导致长时间重载下出现蠕变偏移，轮辐采用镂空辐条结构，在保证整体结构强度的前提下，尽可能降低了脚轮自身的重量，减少安装后对设备整体净重的额外负担。顶部安装板采用方形平板结构，四个安装孔位对称分布，安装时可以直接通过螺栓固定在设备底部的安装基准面上，不需要额外加工复杂的连接结构，安装板和轮架之间采用刚性焊接连接，属于定向轮结构，没有转向回转机构，适合用在不需要频繁转向、仅做直线移位或者固定支撑的工位，避免了回转结构在大负载下容易出现的晃动、转向卡顿问题。轮架部分采用厚钢板冲压成型后做表面发黑处理，支架的弯折弧度经过受力校核，在轮轴安装位置做了局部加厚，避免长期承受冲击载荷时出现支架开裂、轮轴窜动的问题，轮轴和支架之间采用过盈配合加防松销固定，不需要额外的润滑维护，日常使用中仅需要清理轮面缠绕的杂物即可保证正常运转。尺寸设计上，转轮的轮径和轮宽匹配430Kg的额定承载，轮面接触宽度足够分散载荷，降低单位面积对地面的压强，避免在软质地坪上留下压痕，安装板的孔位间距、板厚都适配常规重型设备的底部安装标准，不需要用户二次改孔就能直接替换同规格的旧脚轮。实际选型使用时，这类定向脚轮通常会和同规格的万向脚轮搭配使用，一般在设备底部布置两个定向轮加两个带刹车万向轮的组合，既可以保证直线推行时的方向稳定性，又能在需要转向时灵活调整位置，固定工位时踩下刹车就能避免设备意外滑移。建模过程中，各个部件的配合间隙都按照实际机加工公差做了预留，包胶层和铁芯的贴合面做了滚花处理的结构示意，还原实际生产中为了防止包胶脱胶做的工艺结构，支架的焊接位置也做了焊缝示意，完全还原实物的生产工艺细节，方便结构设计人员直接调用做设备整体的装配干涉检查，也能给采购选型人员提供直观的结构参考，判断该款脚轮是否适配自身设备的安装空间和承载需求。
