ebsrayv30叶片式燃油输送泵结构设计

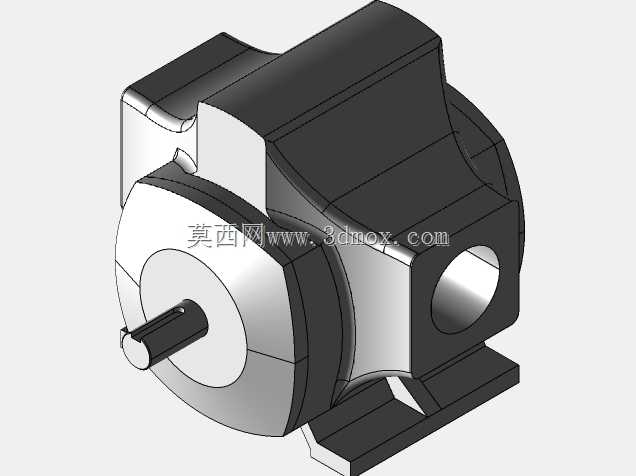

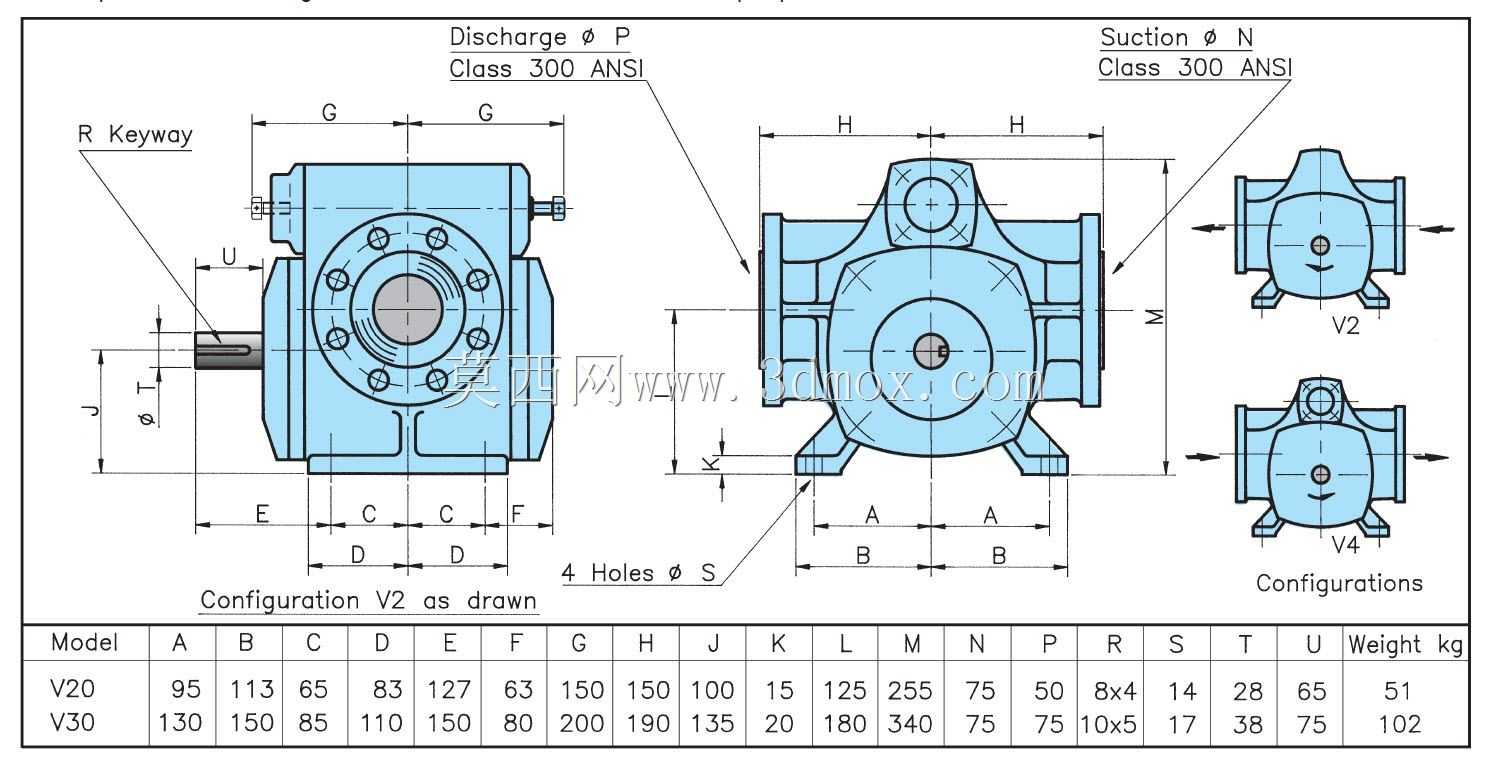

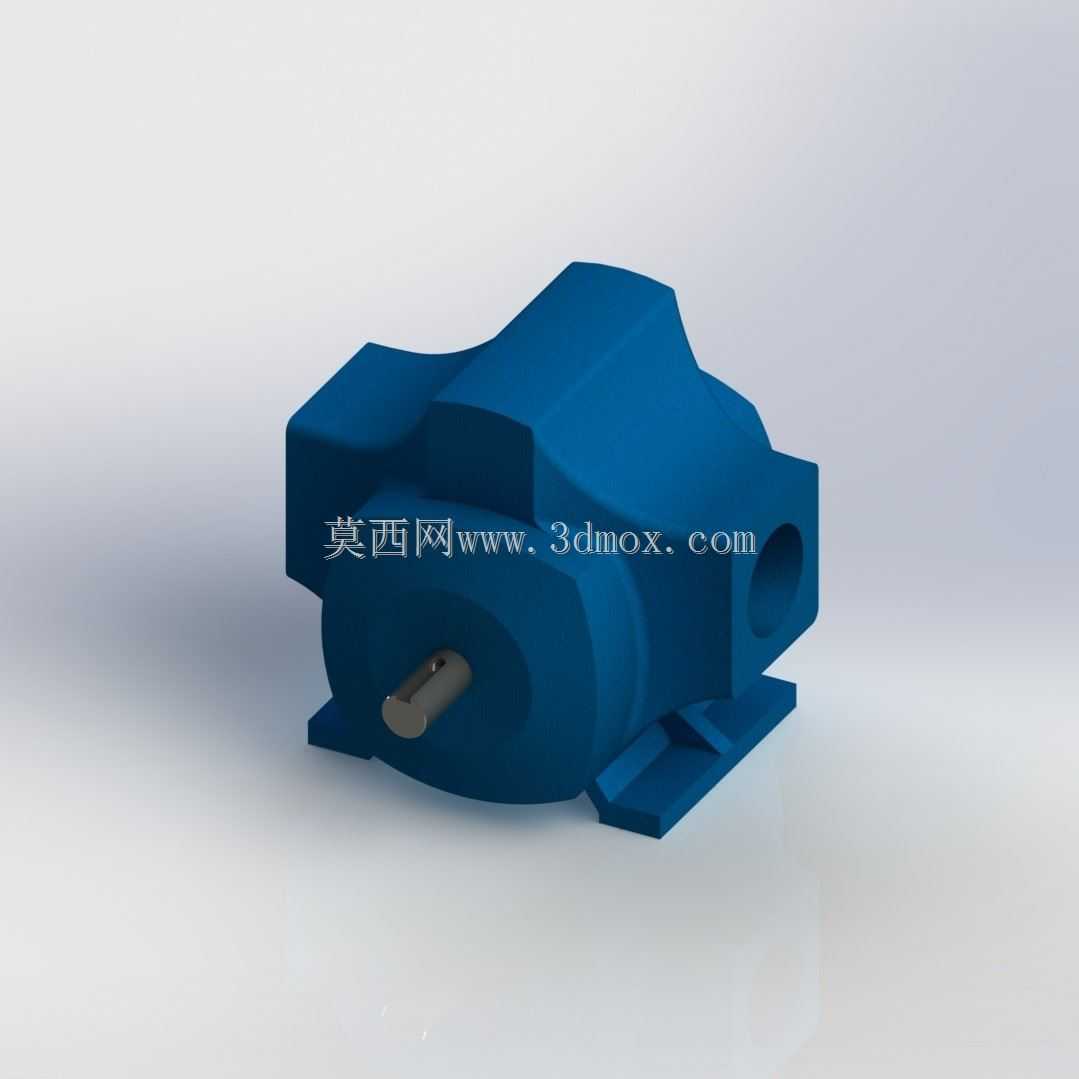

这款叶片式燃油输送泵的结构设计，首先围绕燃油输送工况的实际需求展开，在车用供油系统、小型燃油机组供油回路、工业燃油锅炉供料管路中，这类泵承担着将储油容器内的燃油加压输送至燃烧或喷射单元的核心作用，需要在稳定输出压力的同时，保证输送过程无泄漏、运行振动控制在安装工况允许的范围内。从结构设计思路来看，泵体采用一体化铸造成型的壳体结构，将叶片容纳腔、进出油流道、安装基座整合为单一主体，减少了多部件拼接带来的密封失效风险，壳体外部的加强筋结构沿着流道压力分布方向布置，既能够承受泵腔内部的工作压力，也可以提升壳体整体的刚性，降低运行过程中因流体脉动产生的结构共振。进出油口采用同轴侧置的布局，能够适配多数现有燃油管路的安装走向，不需要额外加装转角接头来调整管路方向，减少管路沿程阻力损失的同时，也降低了管路接头处的渗漏概率。安装基座采用带安装孔的底脚式结构，底脚的安装孔间距、孔径尺寸匹配通用小型工业泵的安装尺寸标准，能够直接替换同参数规格的老旧燃油泵，不需要对原有安装机架进行二次改造，安装时仅需要通过螺栓将底脚固定在安装平面上，保证泵轴与驱动电机轴的同轴度在允许公差范围内，即可完成安装对接。泵的轴伸端采用标准键连接结构，能够适配不同功率的驱动电机输出端，传动扭矩传递稳定，不会出现长期运行后轴连接打滑的问题。叶片组件内置在泵腔内部，采用滑动贴合的结构设计，运行时叶片在离心力作用下贴紧泵腔内壁，形成密闭的容积变化腔室，通过容积的周期性变化完成燃油的吸入与加压输出，这种结构的输出流量脉动更小，供油压力稳定性优于同规格的齿轮式燃油泵，适合对供油压力稳定性有一定要求的燃烧设备配套使用。壳体的外形轮廓做了圆弧过渡处理，没有尖锐的棱角结构，既能够降低铸造过程中的应力集中问题，也可以减少安装维护过程中磕碰损伤的概率，整体外形尺寸紧凑，占用安装空间较小，适合在空间局促的机组内部、设备舱内布置安装。在设计过程中也充分考虑了日常维护的便利性，泵体端盖采用螺栓紧固的连接方式，需要清理泵腔内部杂质、更换磨损叶片时，仅需要拆卸端盖螺栓即可完成内部组件的检修，不需要将整个泵体从安装管路上完全拆除，能够大幅缩短设备维护的停机时间。
