双色胶囊式密封结构剖面设计方案

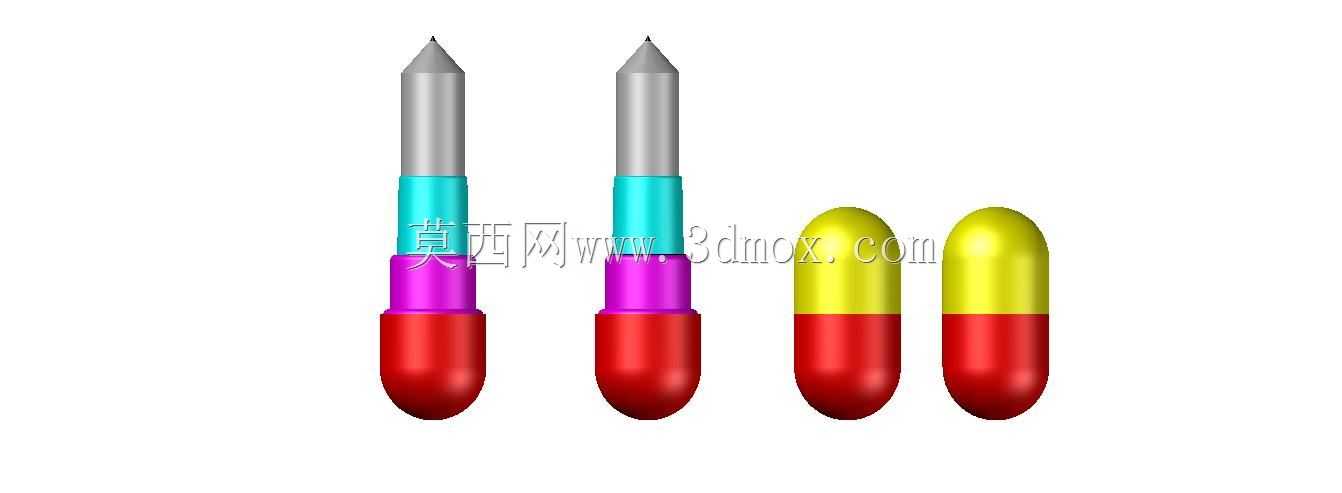

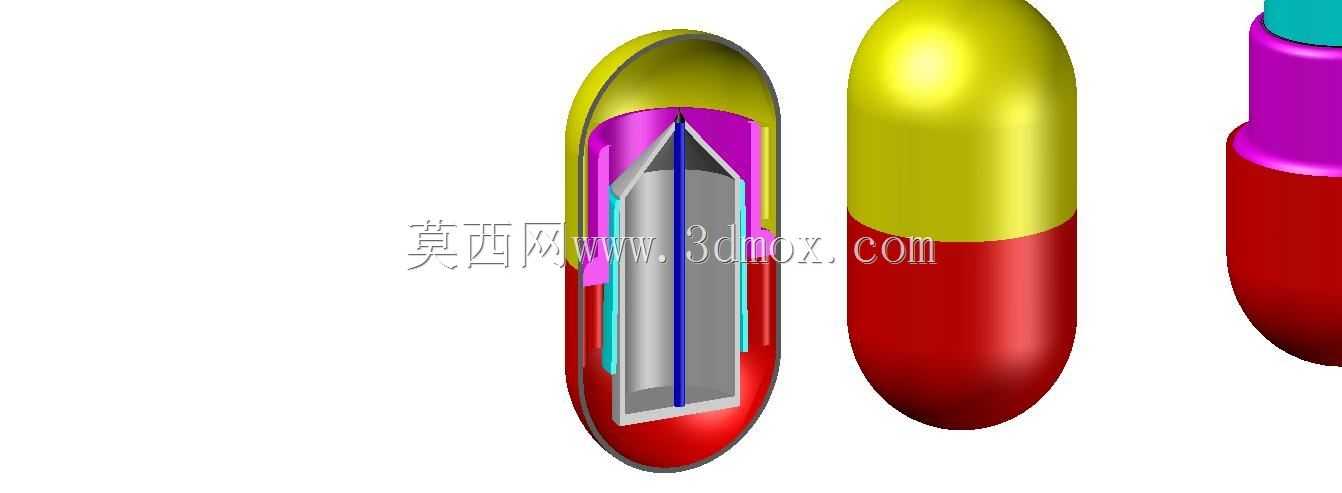

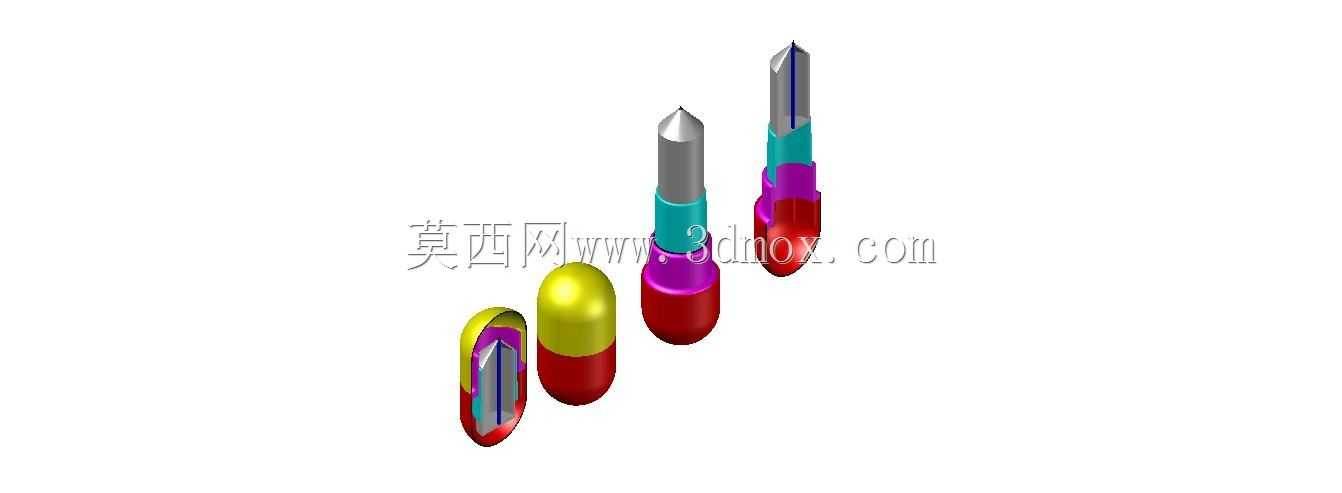

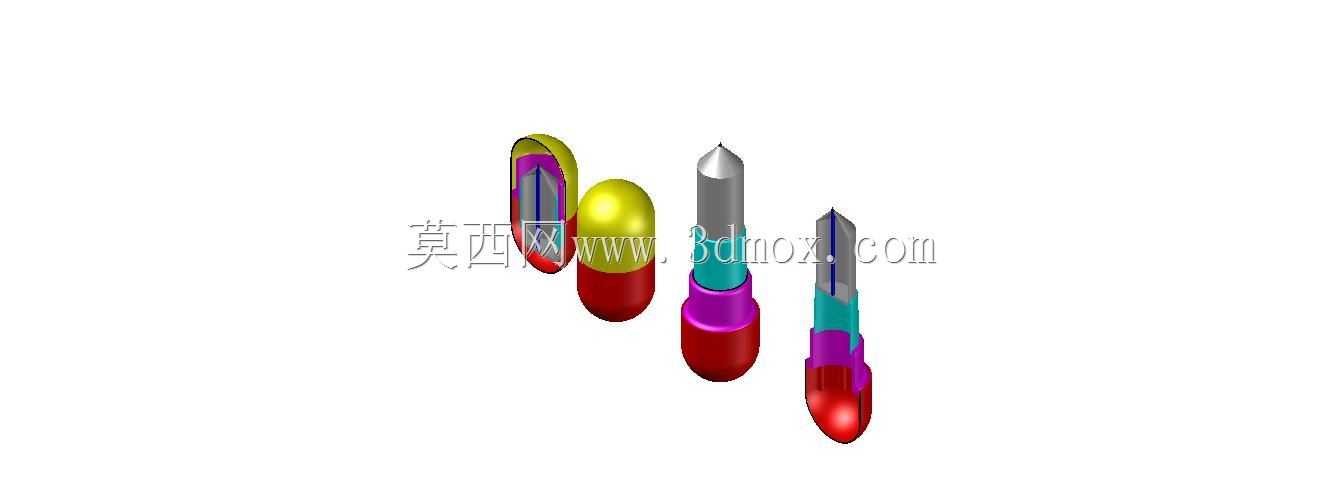

日常接触到的密封胶囊类构件，大多应用在药剂封装、小型电子元件防护、特种传感单元封装这类场景里，核心作用是给内部搭载的功能构件提供隔绝外界水汽、粉尘、外力冲击的密闭空间，避免内部精密件受环境干扰失效。做这类结构设计的时候，首先要平衡壳体壁厚和内部容纳空间的关系，从剖面结构能看到，外壳采用上下分色的两段式椭球造型，端部做圆弧过渡，没有尖锐棱角，一方面能降低外部磕碰时的应力集中，避免壳体受冲击开裂，另一方面圆弧曲面在开合装配时也能减少对位卡滞，提升装配顺畅度。内部的腔体预留了足够的安装边界，中心设置的导向支撑结构，是用来固定内部搭载的细长功能件的，支撑肋沿中心构件周向均匀分布，既可以给中心件提供径向限位，避免运输、使用过程中内部构件晃动偏移，也能在壳体受外部挤压时，通过肋板把外力分散到整个壳体壁面，提升整体结构的抗挤压能力。壳体的两段拼接位置设置在椭球中段最大直径处，这个位置的拼接面接触面积最大，配合周向的密封压合结构，能保证拼接后的密封可靠性，不会因为日常的拿取、轻微跌落出现接缝开裂、密封失效的问题。从尺寸适配角度看，整体椭球外形的长径比控制在2:1左右，既符合单手握持的尺寸习惯，也能让内部的安装空间利用率达到最优，不会出现外形过大内部空间冗余、或者外形过小无法容纳目标构件的问题。内部支撑结构和外壳内壁之间预留了均匀的间隙，这个间隙一方面可以作为缓冲层，当壳体受到瞬时冲击时，间隙能吸收部分形变能量，避免冲击力直接传递到内部功能件上，另一方面也可以根据实际使用需求，在间隙内填充缓冲泡棉或者密封胶，进一步提升防护等级。做这类结构的三维建模时，要重点关注拼接面的公差配合，因为椭球曲面的拼接如果公差控制不当，很容易出现接缝错位、压合不严的问题，所以在建模阶段就要把配合面的拔模角度、压合止口的尺寸做精准定义，保证后续开模生产时的装配精度。另外端部的圆弧曲率要做连续过渡，不能出现曲率突变，不然不仅影响外观质感，还会在注塑生产时出现应力痕，降低壳体的结构强度。
