4040欧标铝挤型材1000长度机架用料

做设备框架时，40系列铝型材几乎是绕不开的基础构件。这个截面为40mm×40mm、长度取1000mm的铝挤件，适合在中小型自动化设备、检测台、物料架、防护围栏和桌面工装上作为主梁或竖撑使用。它的优势不在于承受极大重载，而在于装配灵活、改型方便、外观规整，尤其适合需要频繁调整工位、增加附件或后期维护的场景。

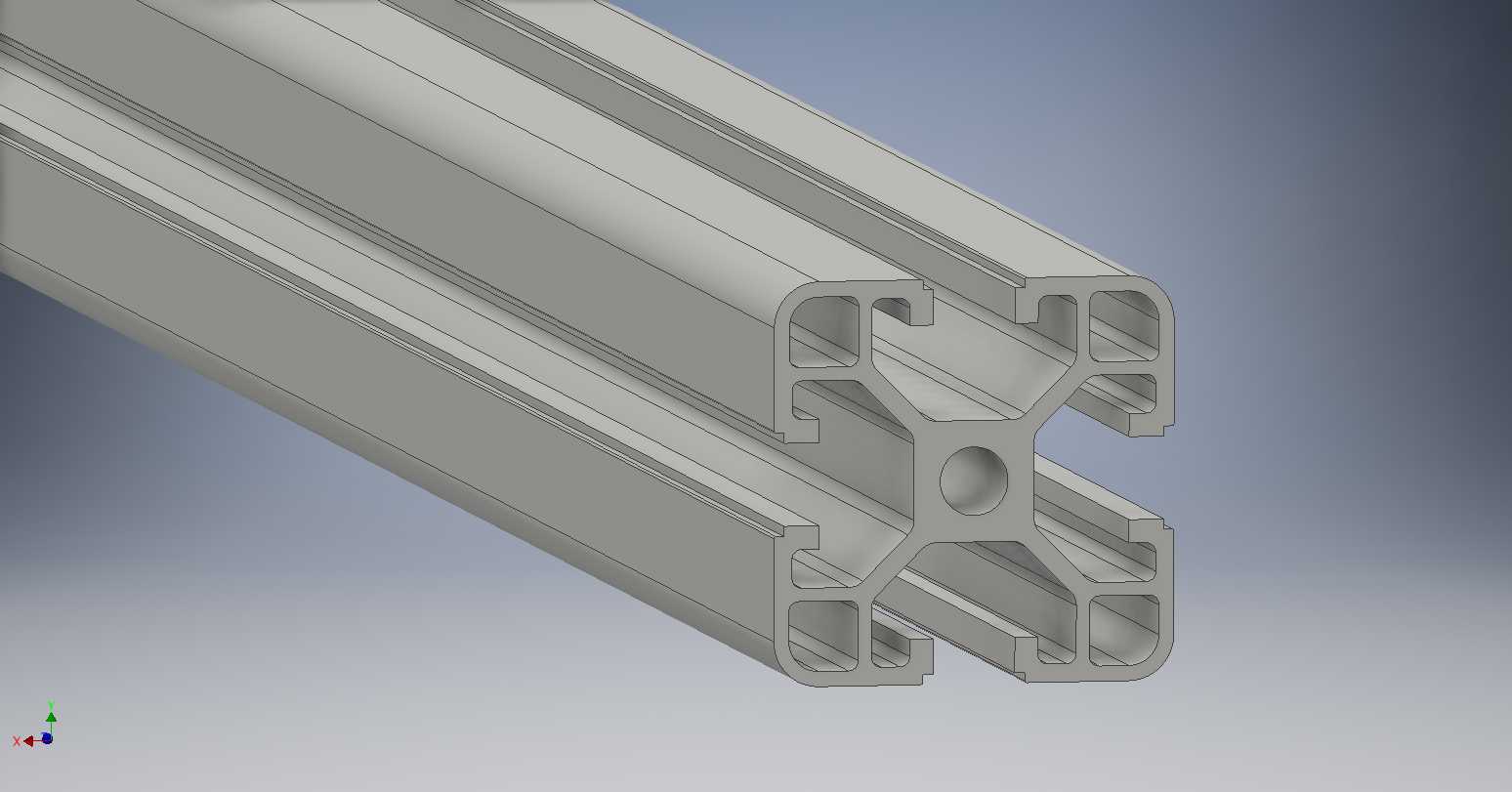

从截面看，型材四周预留标准槽口，中心区域设置加强筋和连接孔位，能够在控制重量的同时保证抗弯与抗扭能力。槽口用于装入T型螺母、滑块螺母或弹片螺母，外部安装板、铰链、导轨、传感器支架、线槽和封板都可以沿长度方向任意定位，不必像焊接钢架那样重新打孔或动火。中心孔既可用于端盖、脚杯、地脚连接件，也可在需要时穿入螺杆，实现两段型材的对接或加强。

建模时不能只画一个外方轮廓，必须把槽腔、壁厚过渡、圆角和中心孔表达清楚。这些细节直接决定装配干涉检查是否可靠：如果槽口宽度、内腔深度或加强筋位置失真，后续螺母选型、角件安装和面板嵌入都会出现偏差。长度方向按1000mm建立，可作为标准段库存件使用；在实际项目中，也可以通过参数化方式快速改成600mm、800mm、1200mm等尺寸，用于不同高度的立柱或跨度的横梁。

选型时要结合受力边界判断。单根4040型材用作短跨距横梁或轻载立柱没有问题，但如果台面放置较重电机、输送机构或有人倚靠的防护需求，就需要核算挠度，并通过增加跨中支撑、双型材并排、角码加强或加厚规格来改善。端部连接建议配合端面攻丝块或专用连接件，避免仅靠薄角件承受长期振动载荷。与地面接触时，可搭配脚杯、脚轮或地脚，其中脚杯用于调平固定，脚轮用于需要转场的小车和移动工作台。

在整机布局中，这类型材还承担安装基准的作用。导轨、拖链、光电开关、电磁阀岛等元件都可以借槽口固定，线槽和封板则能让设备外观更整洁。由于铝合金挤压成型后表面通常做阳极氧化处理，模型保留均匀壁厚和清晰棱边，也有助于后续出工程图、算料和生成BOM。对结构工程师来说，把这种通用件建准确，比单独追求复杂造型更能提高整台设备的设计效率。
