大截面槽式铝挤压型材结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:223553
  • 大截面槽式铝挤压型材结构设计
  • 大截面槽式铝挤压型材结构设计
  • 大截面槽式铝挤压型材结构设计
  • 大截面槽式铝挤压型材结构设计
  • 大截面槽式铝挤压型材结构设计
  • 大截面槽式铝挤压型材结构设计

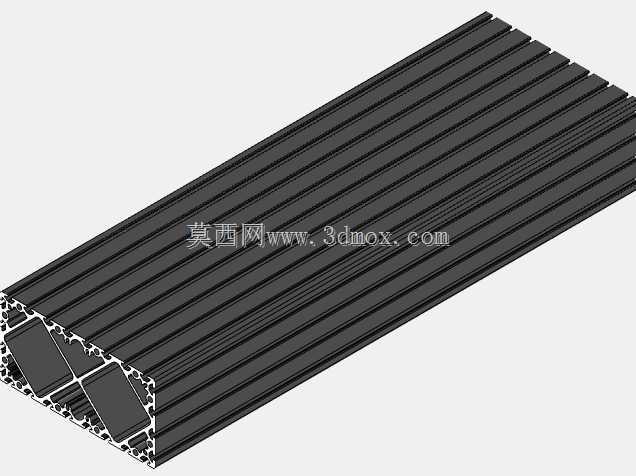

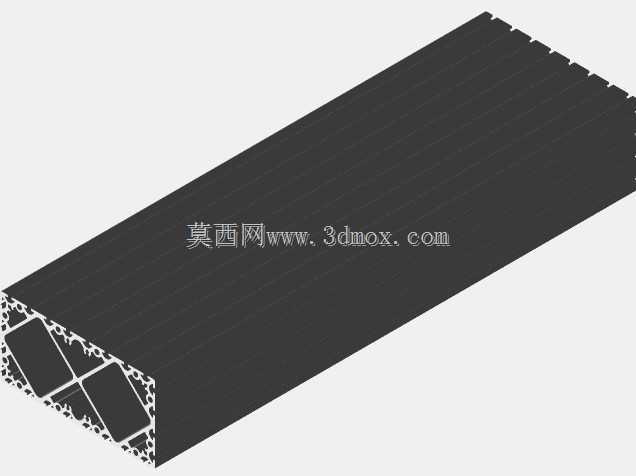

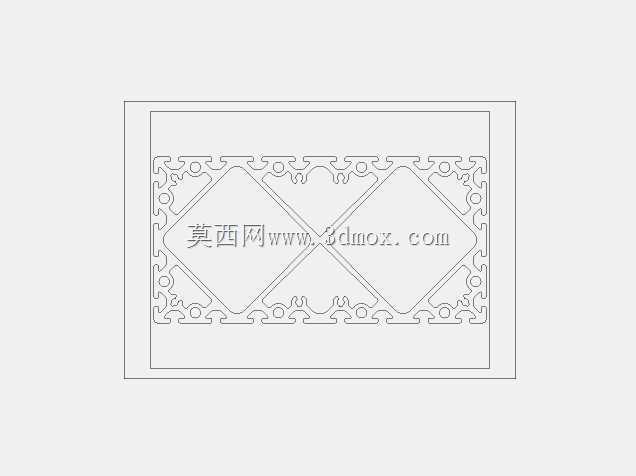

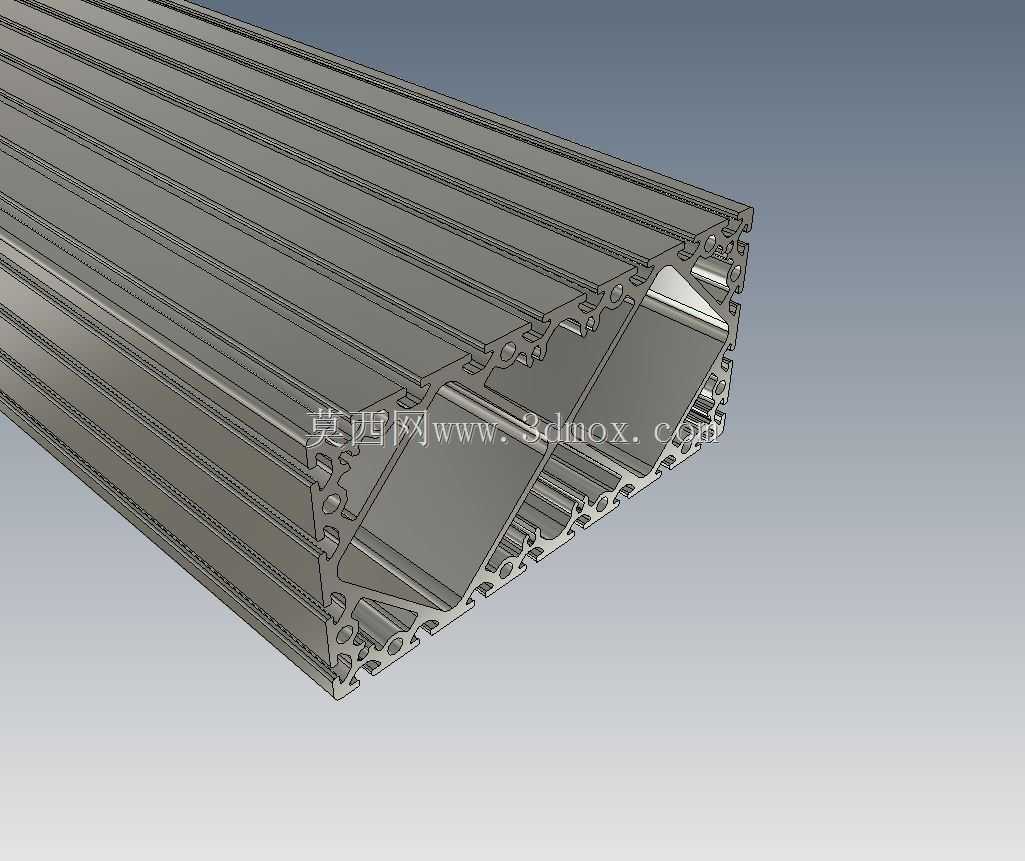

这款截面规格320x160mm的槽8铝挤压型材,主要面向大跨度重载设备框架、自动化产线主梁、大型检测设备支撑结构这类对型材抗弯截面模量有较高要求的应用场景,区别于常规小截面工业铝型材,它的单根承载跨度可以做到4米以上无需额外增加中间支撑,能大幅减少框架整体的连接件数量,降低装配累计误差。从截面结构设计来看,型材采用多腔中空布局,主腔体为大尺寸六边形结构,相比同截面积的矩形腔,六边形腔体的抗扭刚度提升约22%,在承受偏载、侧向冲击力时不容易出现截面畸变,适合作为移动设备的行走主梁使用,比如大型龙门式检测设备的纵向横梁,或者长距离输送线的侧边支撑。型材外侧的槽8结构是标准工业铝型材槽宽,可兼容市面上通用的T型螺栓、弹性螺母等紧固件,不需要额外在型材上打孔攻丝,装配时可以任意位置调整连接件的固定点位,适配不同安装需求的外挂组件,比如传感器安装支架、拖链固定座、防护面板压条等配件都能直接适配。截面边缘设计的多道纵向加强筋,一方面是提升型材整体的平面度,挤压成型后大面的平面度可以控制在每米0.3mm以内,作为导轨安装基面时不需要额外加装铣削加工的垫板,直接可以装配线性导轨,减少二次加工工序;另一方面这些加强筋形成的小腔体,可作为气路、线路的内置走线通道,避免管线外露造成的积尘、磕碰损坏问题,也能让设备整体外观更整洁。型材两端的截面端部设计有定位榫结构,多根型材拼接加长时,可通过配套的定位销实现快速对接,对接后的同轴度能控制在0.1mm以内,不需要额外做校准工装就能满足长梁的装配精度要求。在安装边界上,这款型材的安装基准面为外侧大平面,固定时优先采用槽内滑块螺母配合端面连接板的连接方式,不建议在型材主腔体上直接打孔穿螺栓,避免破坏腔体结构降低整体承载能力;如果需要在型材中部悬挂负载,要尽量让负载作用点靠近主腔体的筋位交汇处,减少局部应力集中造成的型材变形。实际选型应用时,要注意核算单根型材的支撑跨距,当跨距超过4.5米时,建议在型材内腔加装钢制衬条提升整体刚度,避免长期负载下出现下饶变形,影响上面安装的运动部件运行精度。
