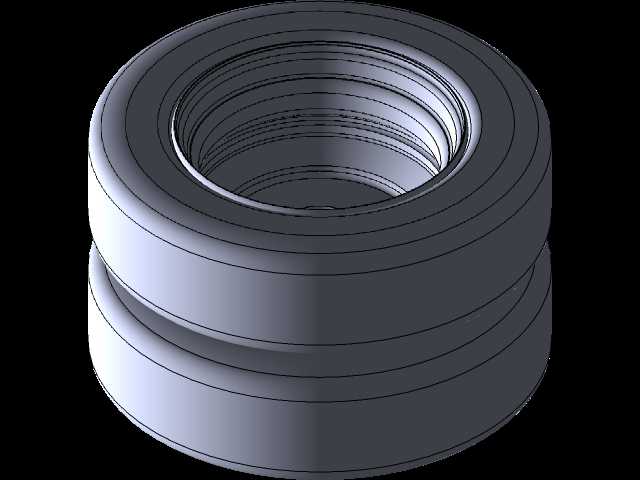

在商用车底盘行走系统的设计环节中,重载工况下的轮胎选型与安装匹配一直是结构工程师需要重点考量的部分,尤其是重型载货车辆的驱动桥、承重桥位置,普遍采用双轮胎并装的结构形式,来分散单胎承载压力,提升复杂路况下的行驶可靠性。这套双轮胎结构的三维设计,完全围绕重型卡车的实际运营场景搭建,针对砂石料运输、长途干线重载、非铺装路面行驶等常见工况,还原了双胎并装的真实装配关系,能为底盘总布置、轮端结构校核提供直观的三维参考。
从设计思路上看,建模过程中优先还原了轮胎的胎面花纹走向、胎侧轮廓以及双胎之间的预留间隙,避免后续总装阶段出现胎壁干涉、夹石等实际运营中常见的问题。胎面的块状花纹与排水排泥沟槽完全参照重载轮胎的实际结构绘制,能够直观体现不同花纹块在接地时的受力分布特征,方便工程师在做整车动力学仿真时,快速匹配轮胎的接地参数。双胎并装的布局严格遵循重型卡车的轮辋安装标准,两个轮胎的充气嘴位置、与制动鼓的安装贴合面都做了对应还原,不会出现装配逻辑上的错误。

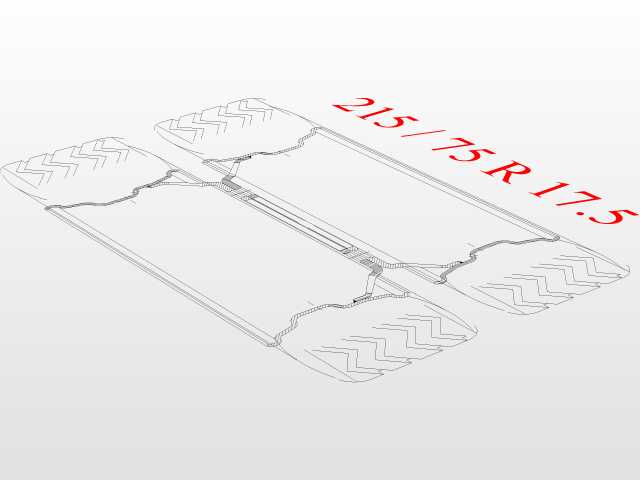

在尺寸与安装边界的处理上,模型严格对应215/75 R17.5规格轮胎的实际外廓尺寸,轮胎充气后的外径、断面宽度、胎圈安装直径都符合商用轮胎的尺寸公差范围,双胎并装后的总宽度、与轮边制动部件、挡泥板的预留间隙都做了合理的空间预留,工程师在做底盘布置时,可以直接调用该模型校核轮端空间,不需要再额外调整轮胎的安装位置。从实际用途来看,这类双轮胎结构除了承担整车的载重传递之外,还能在单胎突发漏气故障时,依靠另一侧轮胎临时支撑车辆低速行驶到维修点位,降低重载场景下的抛锚风险,建模时也特意保留了双胎独立的结构特征,没有将两个轮胎做成合并实体,方便后续做单胎受力、爆胎工况的仿真分析。
针对日常设计中容易忽略的细节,模型里也还原了胎侧的层级标识位置、胎圈与轮辋的贴合止口结构,避免在后续出工程图或者做装配干涉检查时,出现轮辋与胎圈匹配错位的问题。对于经常做商用车改装、专用车上装设计的工程师来说,这套模型可以直接导入到整车装配环境中,快速完成行走系统的布局,不需要从零开始绘制轮胎轮廓,能大幅缩短前期方案的建模周期。同时双胎的结构拆分也方便后续做轮胎拆装模拟、轮端保养工序的仿真演示,满足不同设计场景下的使用需求。
