石材加工用多工位凸轮曲柄联动大理石加工设备

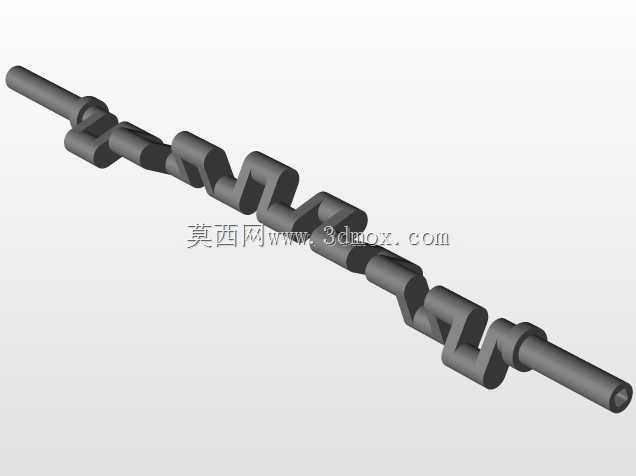

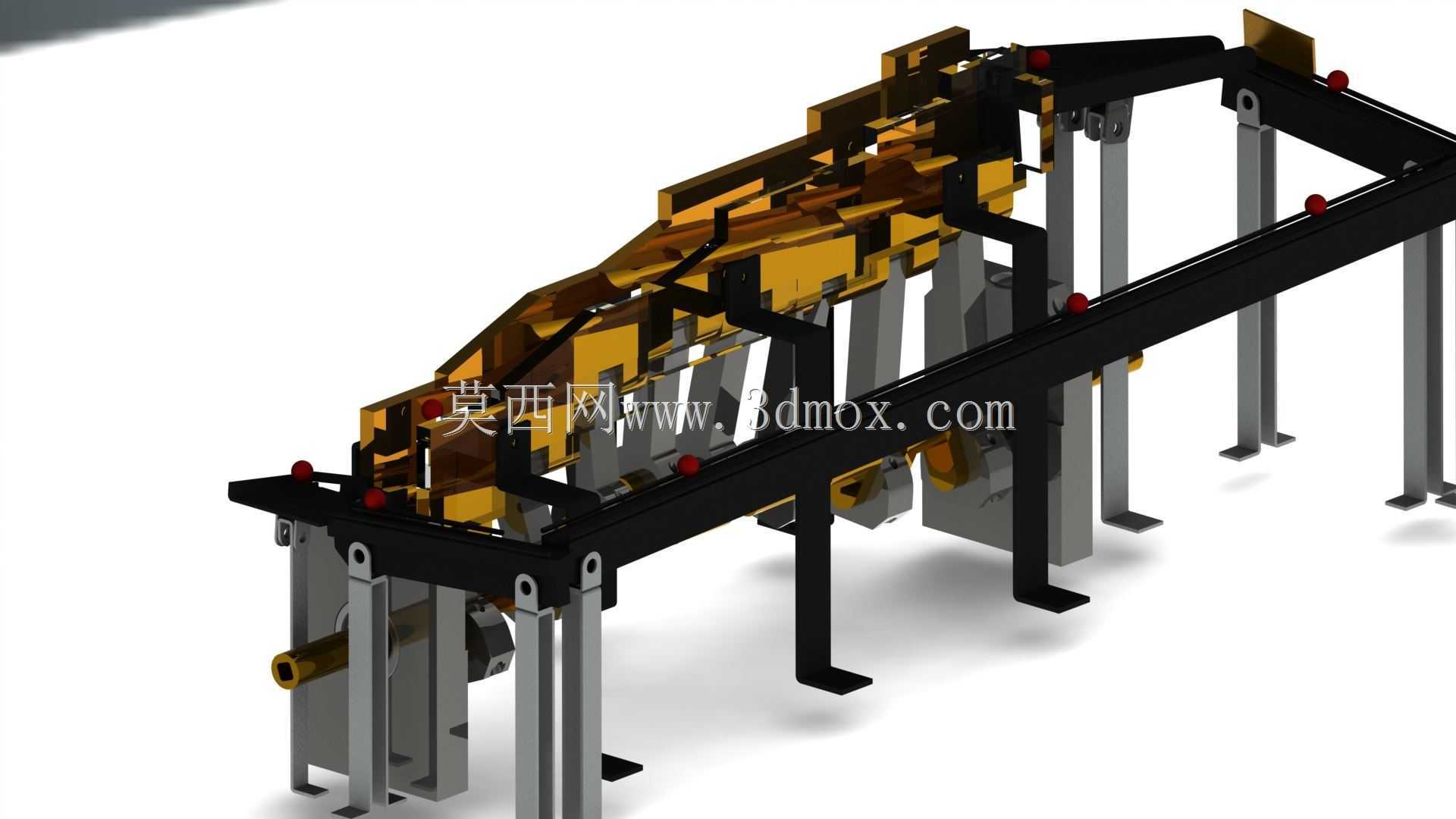

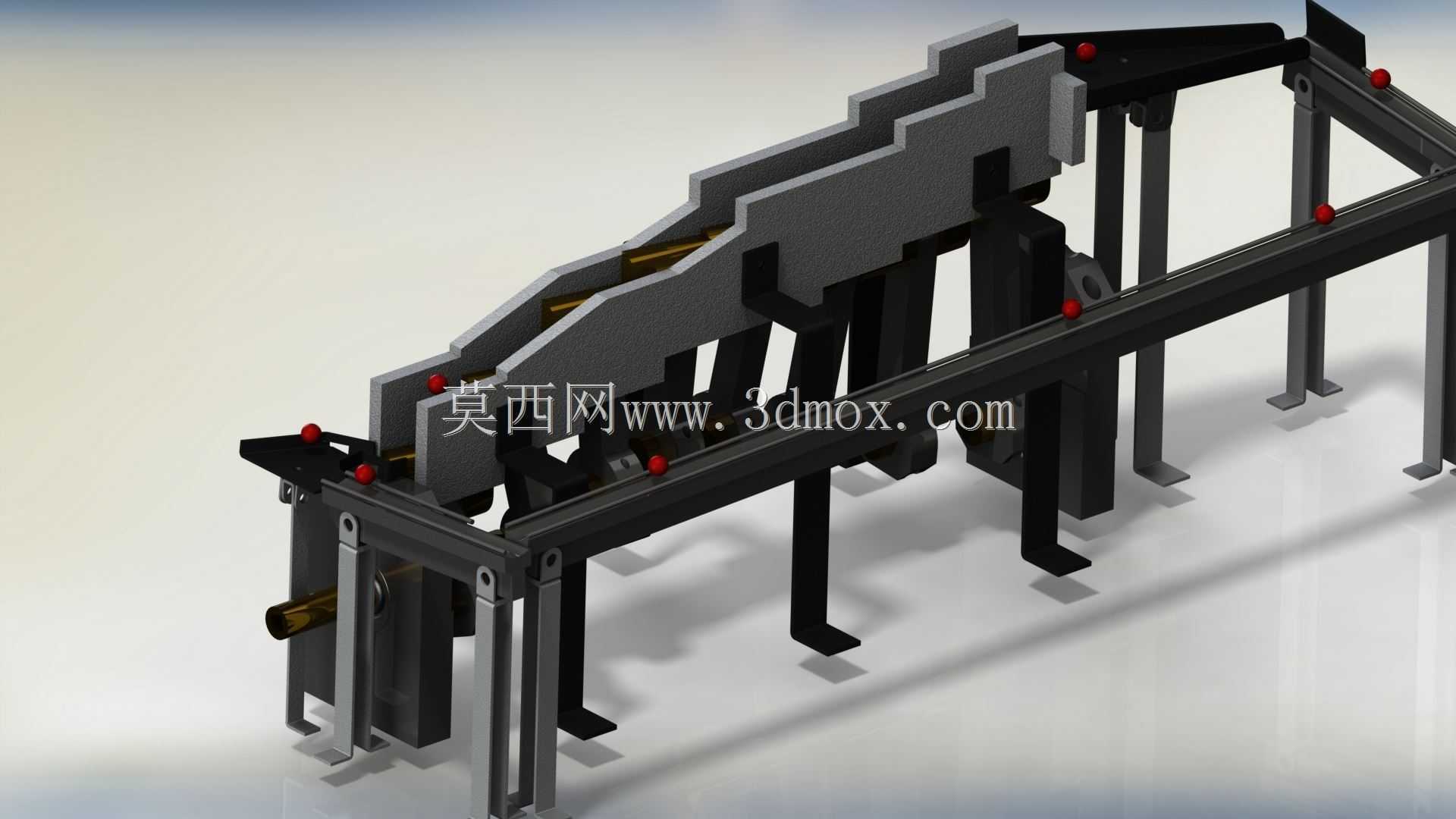

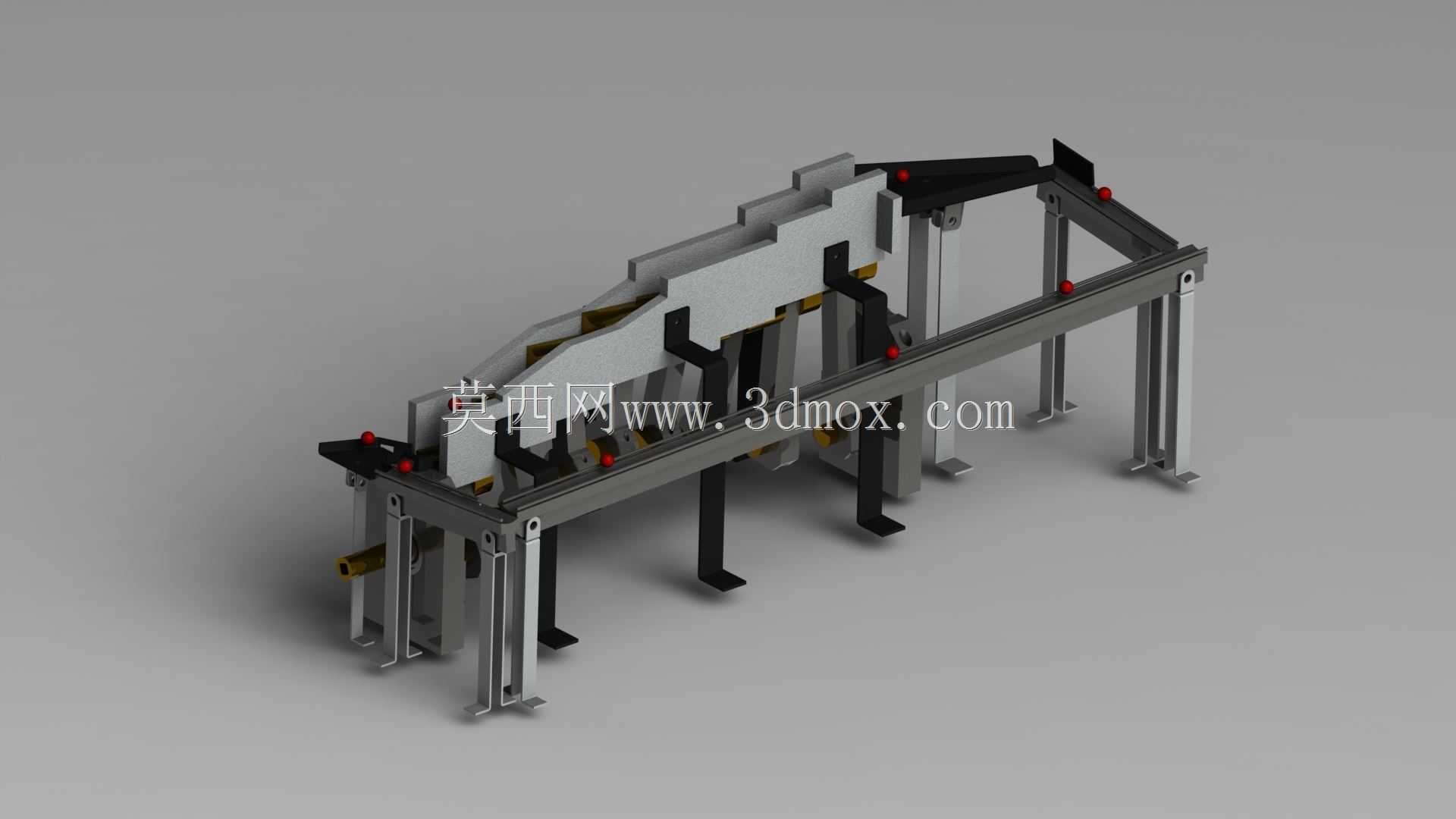

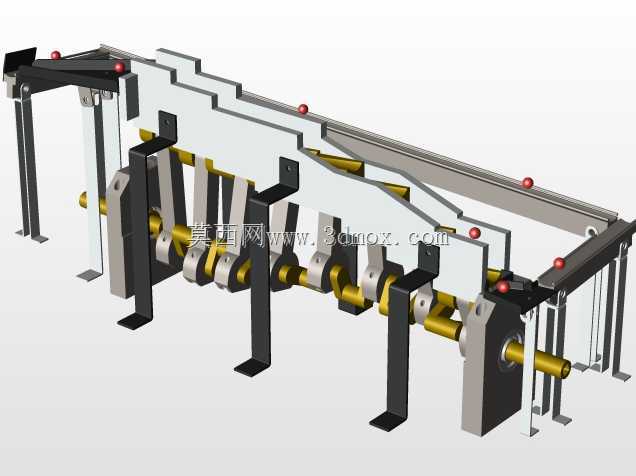

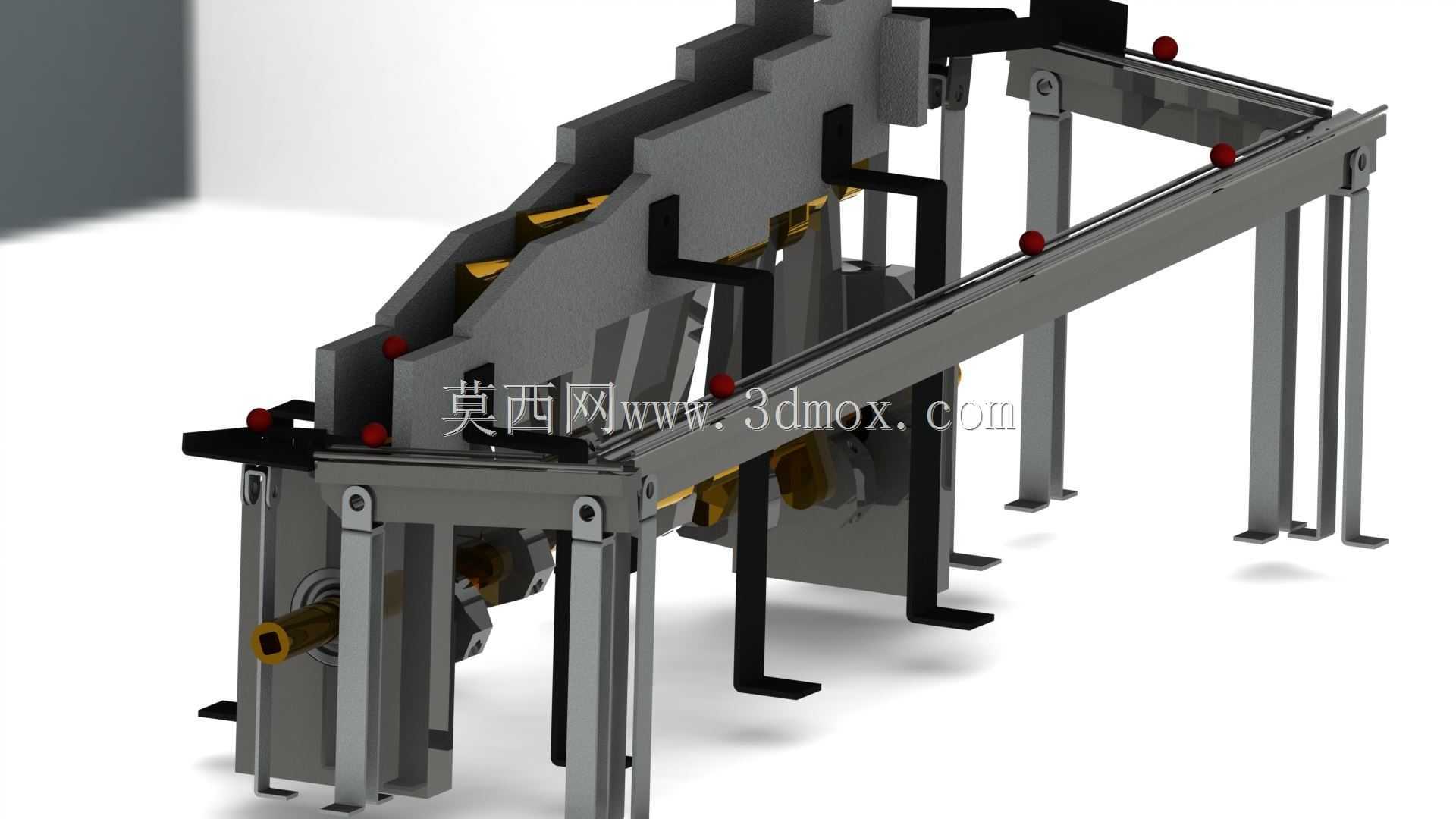

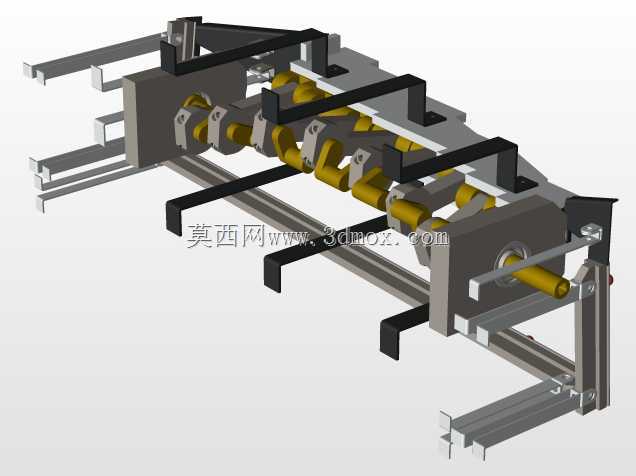

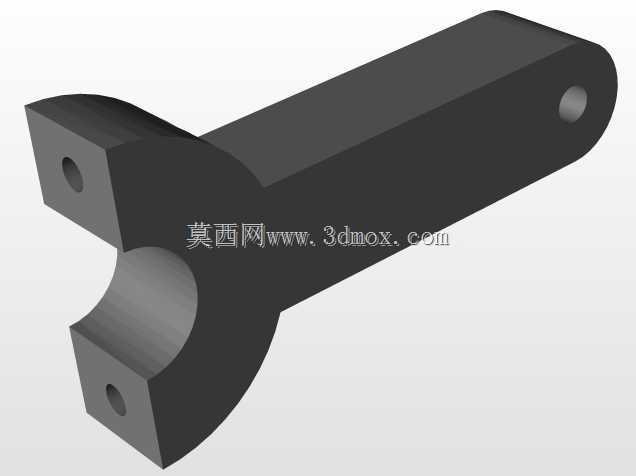

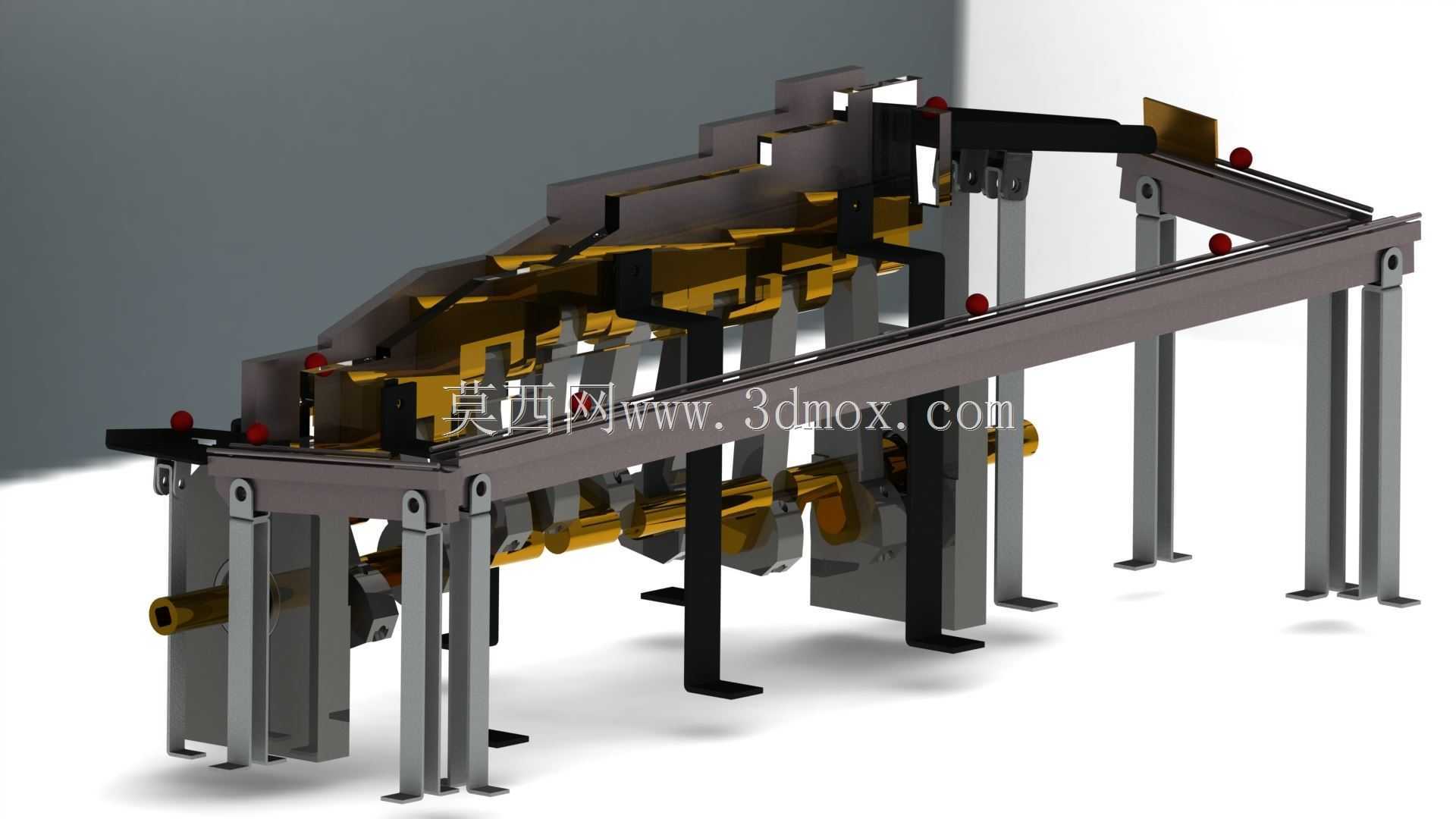

这套石材加工联动机构，主要面向建筑装饰石材、台面石材的连续化加工作业场景，适配人造石、天然大理石板材的定尺铣磨、侧边成型、多工位同步加工工序，可直接对接板材上料输送线，替代传统单工位单机作业的分散布局，减少板材在不同工序间的转运吊装频次，降低石材边角磕碰损伤的概率。从结构布局来看，整套机构采用长床身作为安装基准，床身通过多组可调支腿落地安装，支腿底部预留地脚螺栓安装孔，可根据车间地面平整度调整支腿伸缩量，保证床身上导轨面的水平度误差控制在每米0.1mm以内，避免长行程运行过程中出现卡滞、加工精度偏移的问题。床身上方布置多组独立加工工位，每个工位的执行动作通过凸轮轴与曲柄连杆机构实现联动，整根凸轮轴贯穿所有工位，通过端部的动力输入轴连接驱动源，无需为每个工位单独配置驱动单元，既压缩了设备的整体制造成本，也能保证各工位动作的时序同步精度，避免工位间动作干涉。设计过程中，针对石材加工过程中产生的石粉、冷却水飞溅问题，所有运动副的润滑点位都做了外置防护结构，凸轮与曲柄的连接关节处加装防尘密封端盖，防止石粉进入配合面造成异常磨损，延长易损件的更换周期。设备的横向安装边界可根据加工板材的常规宽度调整工位间距，单组工位的垂直行程通过凸轮轮廓曲线预设，无需额外加装行程开关即可实现执行端的快进、工进、快退动作循环，适配不同厚度石材的加工进给需求。床身侧面预留了冷却管路、排屑溜槽的安装位置，加工过程中产生的废水与石粉混合物可通过溜槽统一汇集到车间排污系统，无需额外加装防护挡水结构。整套机构的动力输入端采用标准化轴伸设计，可匹配不同功率的减速驱动单元，用户可根据自身的加工节拍需求调整输入转速，实现加工效率的灵活适配，无需对主体结构做大幅改动。各工位的执行端安装接口采用通用化设计，可快速更换磨轮、铣刀等不同加工刀具，满足石材倒角、磨边、开槽等不同工艺的加工需求，换型调整时间较传统单机设备缩短60%以上。
