Inventor HSM数控加工G代码执行仿真工程

　　这套工程文件围绕数控加工场景下的G代码执行验证需求搭建，覆盖了从CAM后置处理输出到机床端实际运行前的全流程仿真校验环节，适配车间实际加工前的程序验证场景，能够帮助工艺人员提前排查走刀路径干涉、主轴进给参数匹配、工件装夹位置冲突等常见加工风险，避免实际机加工过程中出现撞刀、过切、工件报废等问题。从设计思路来看，工程搭建时完全贴合车间常用的立式加工中心操作逻辑，将机床操作面板的按键布局、坐标显示逻辑、模式切换旋钮的功能映射都做了对应还原，操作人员可以直接按照现场机床的操作习惯完成程序导入、单步执行、断点续跑、坐标偏移设置等操作，不需要额外适配仿真环境的操作逻辑，降低了工艺验证的学习成本。在功能特性层面，工程同时适配两类执行链路，

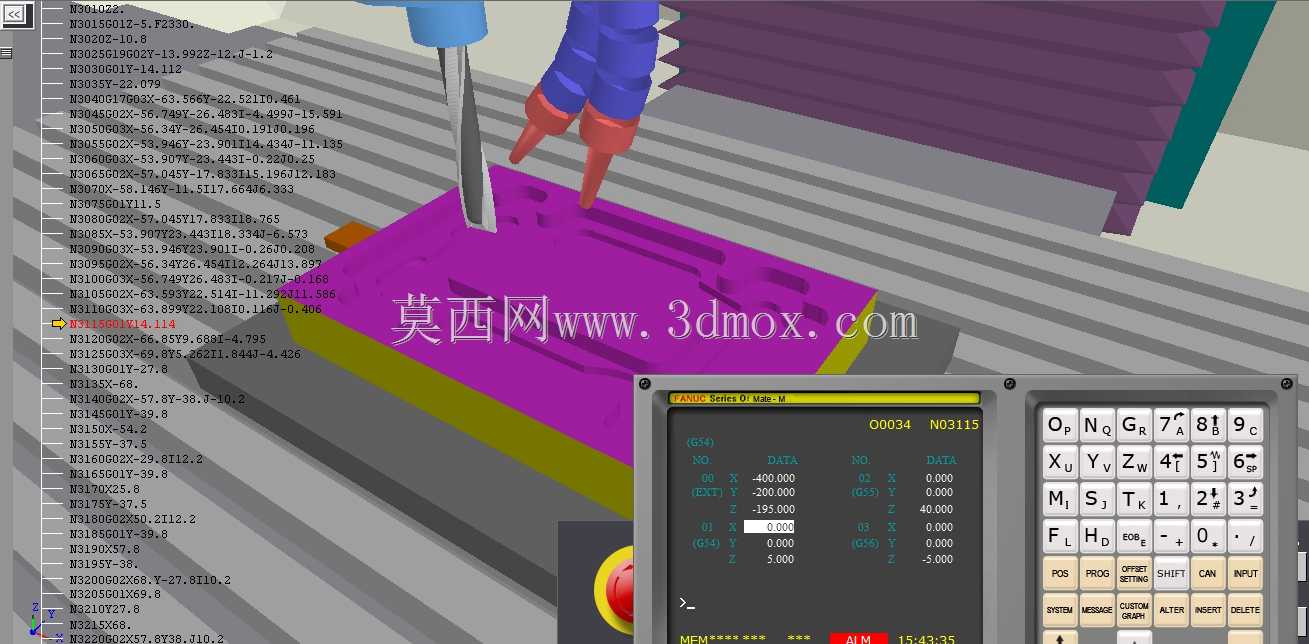

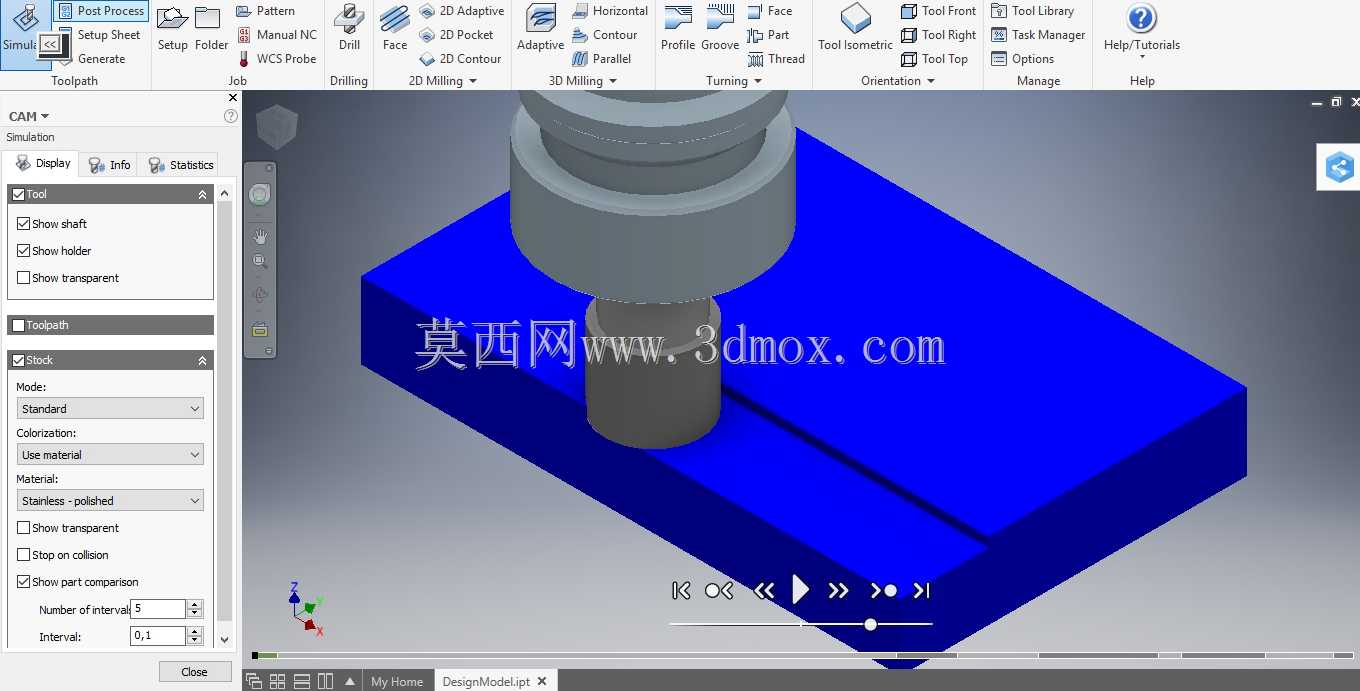

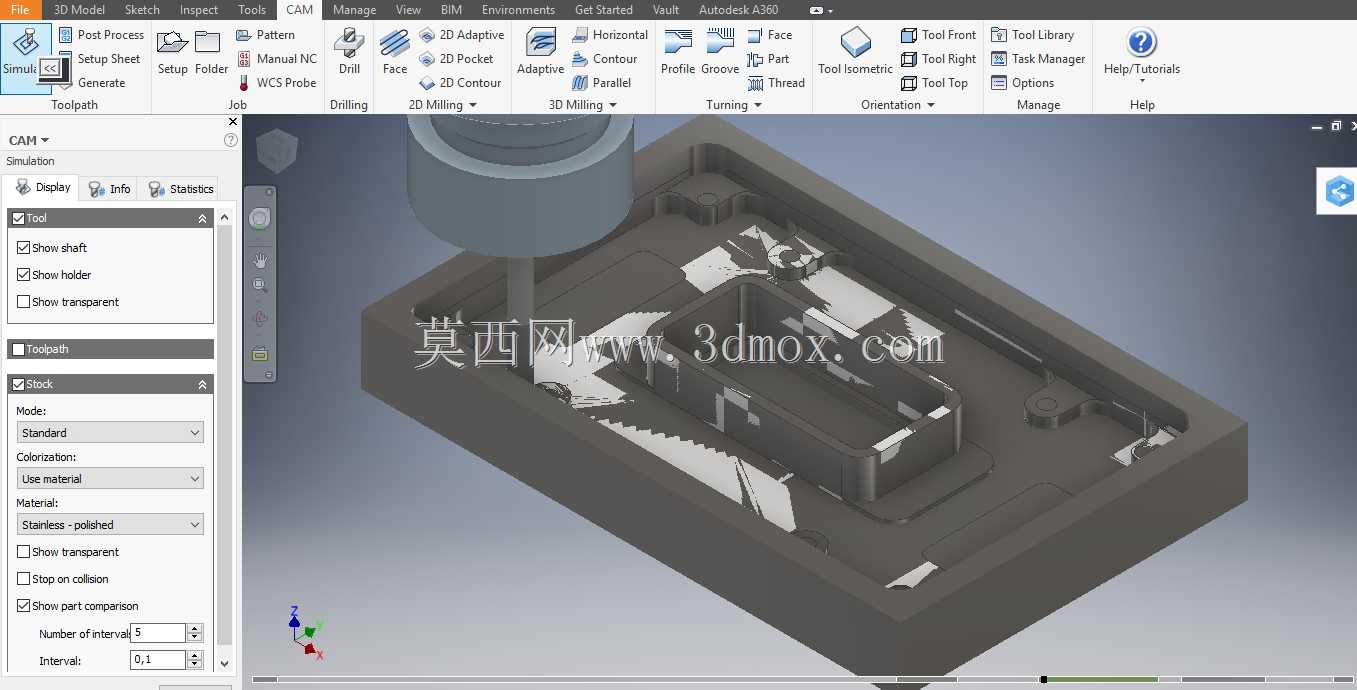

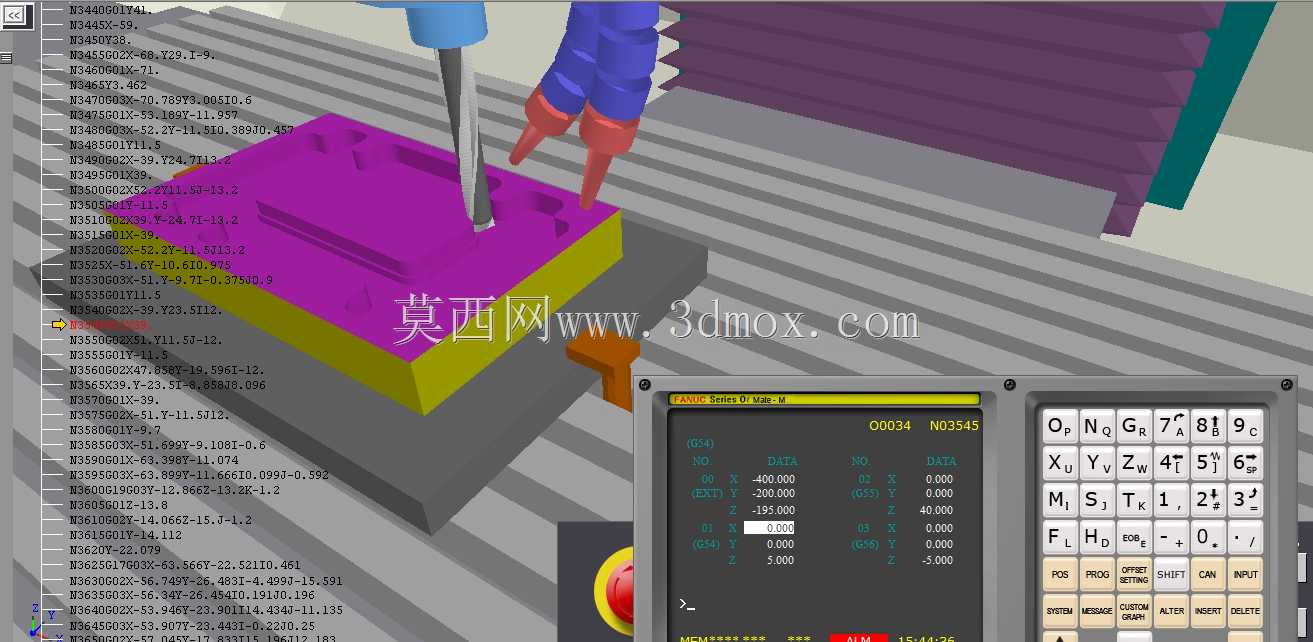

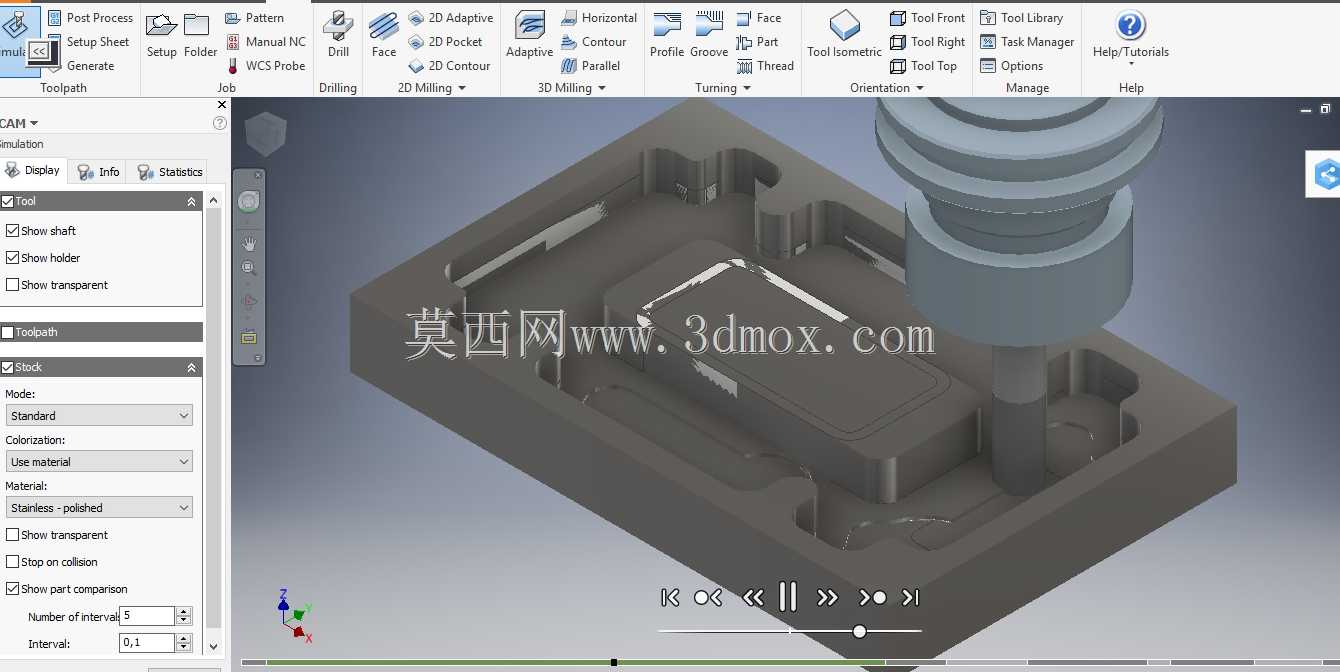

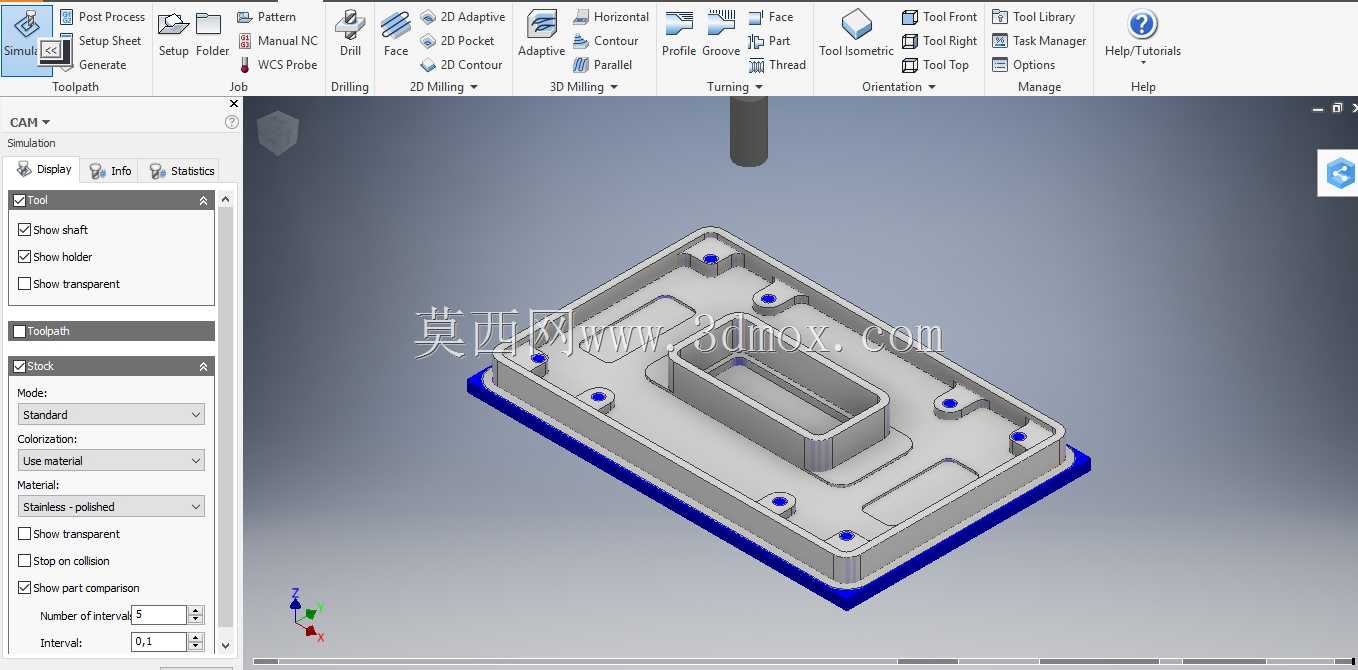

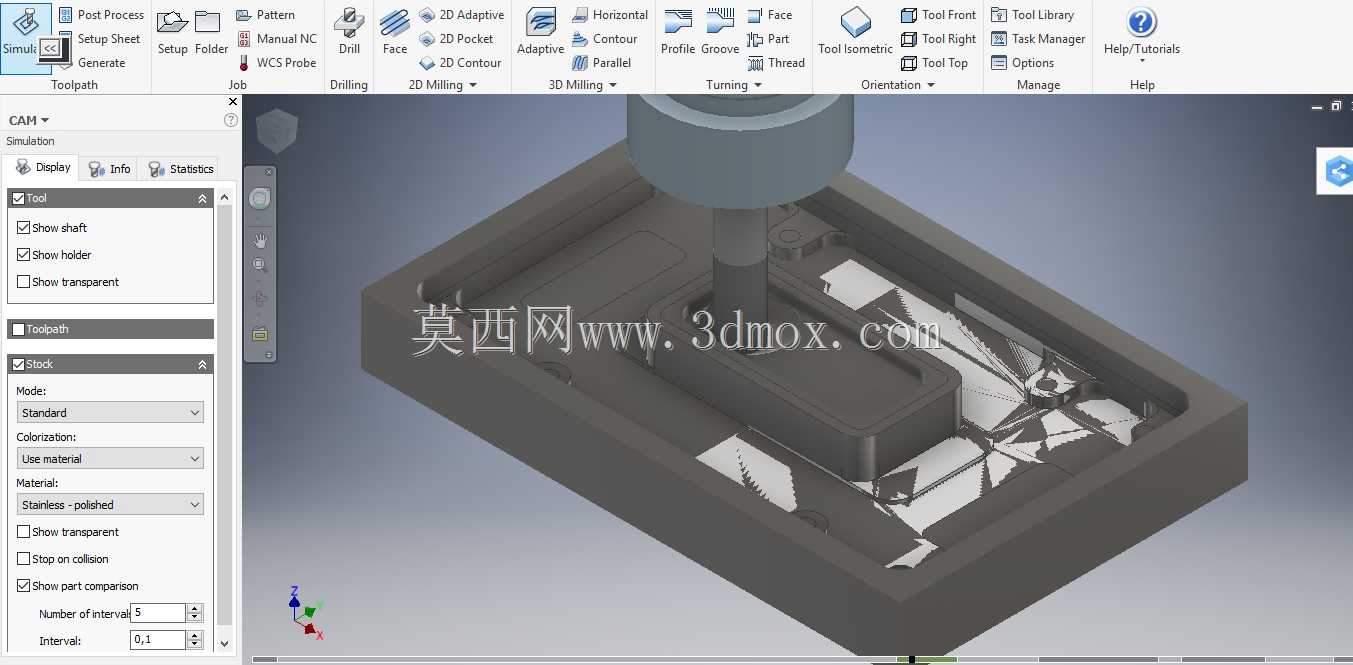

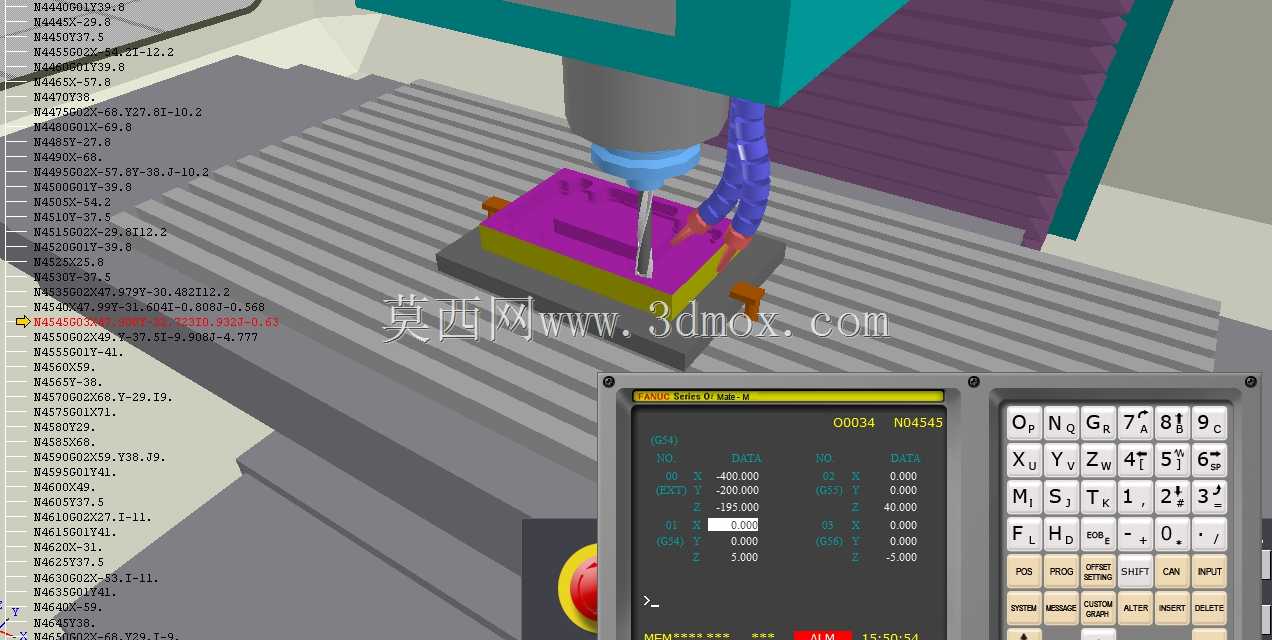

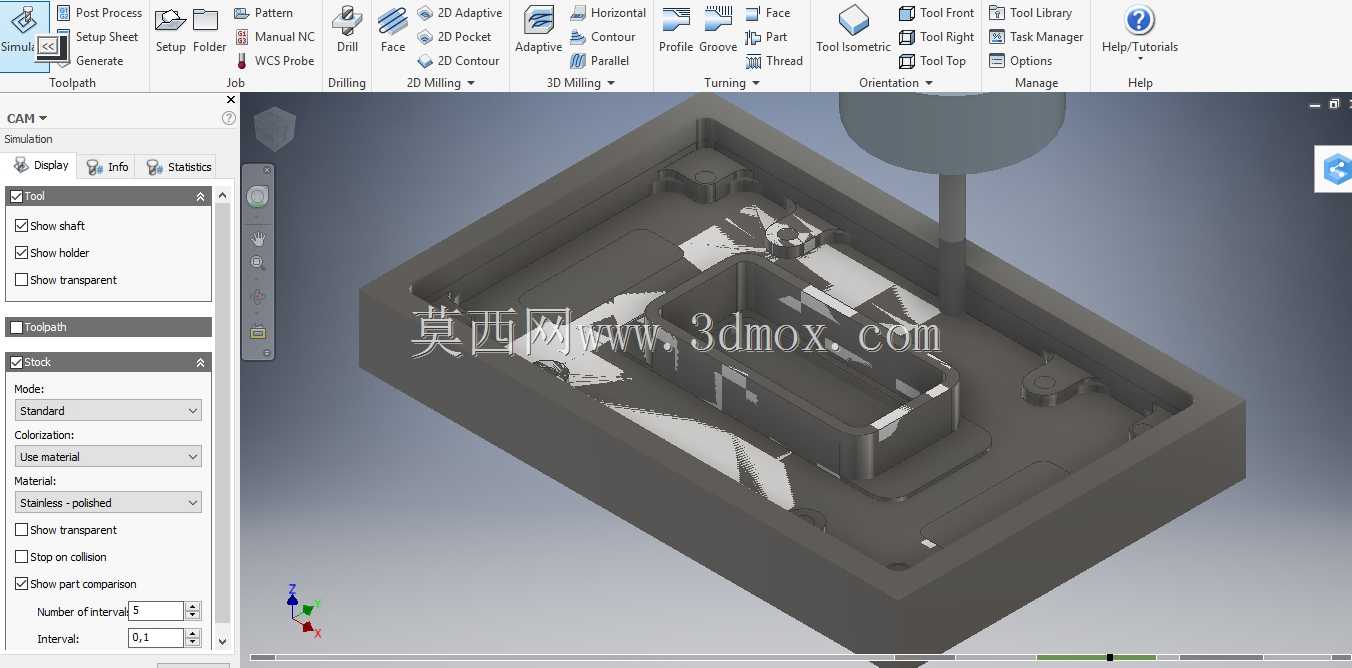

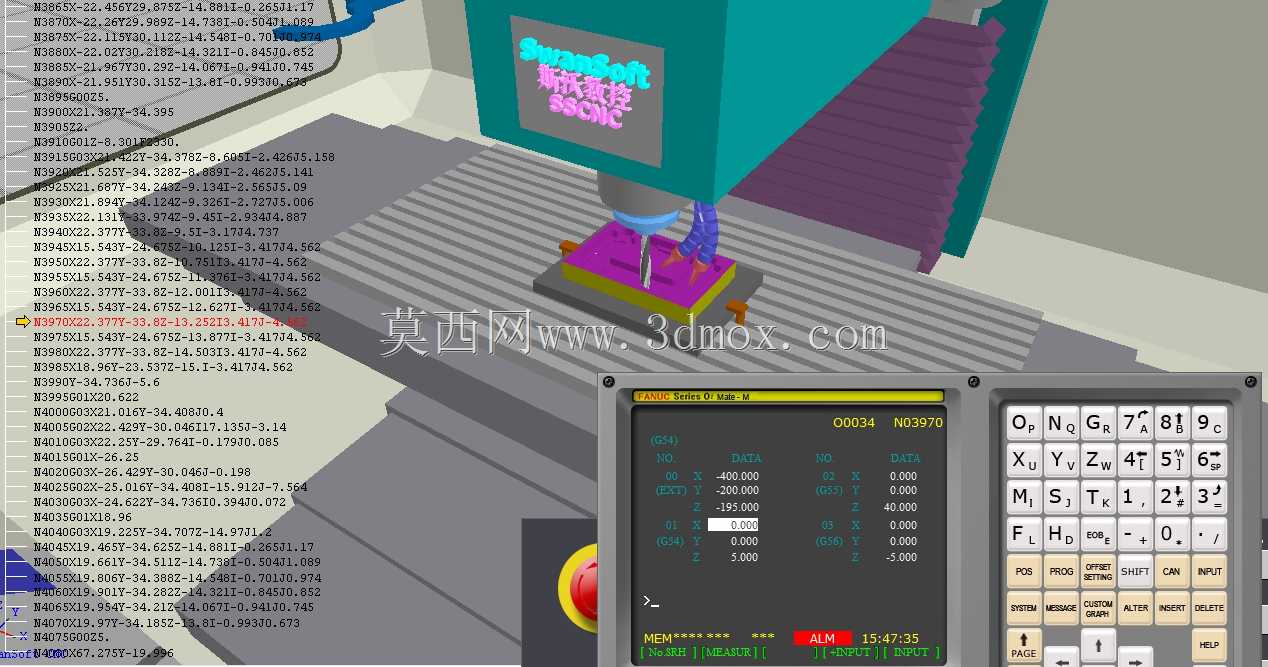

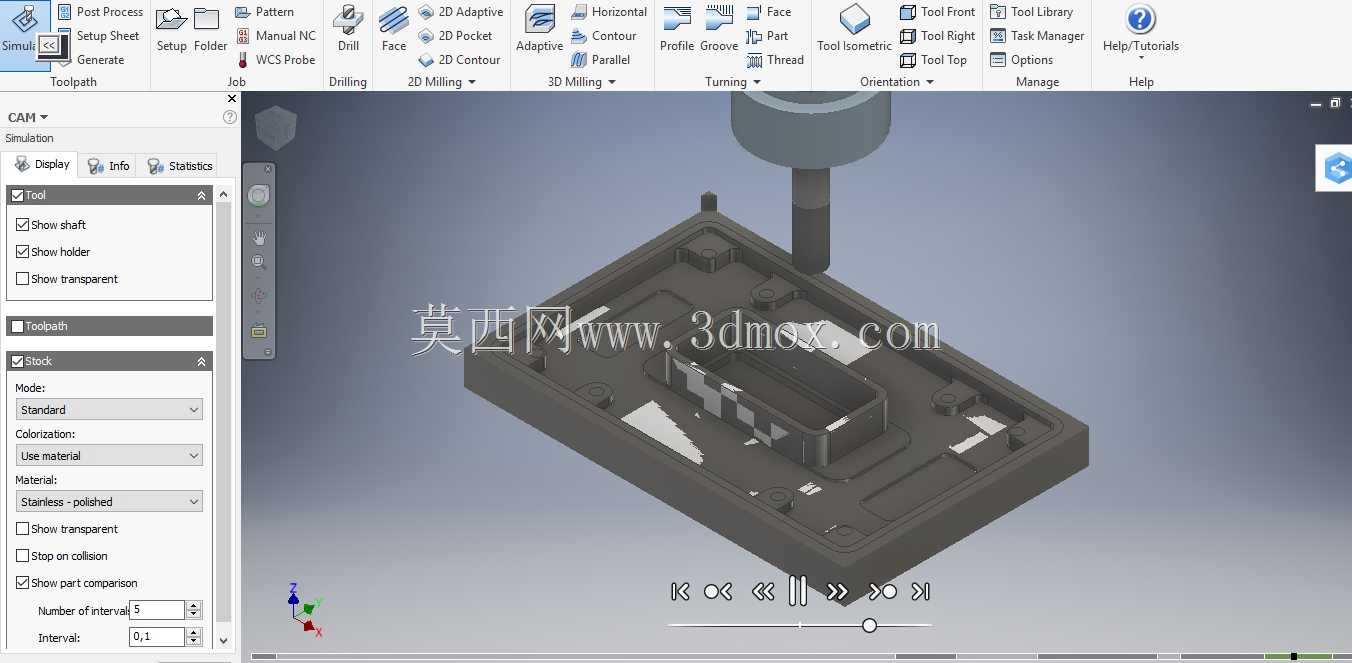

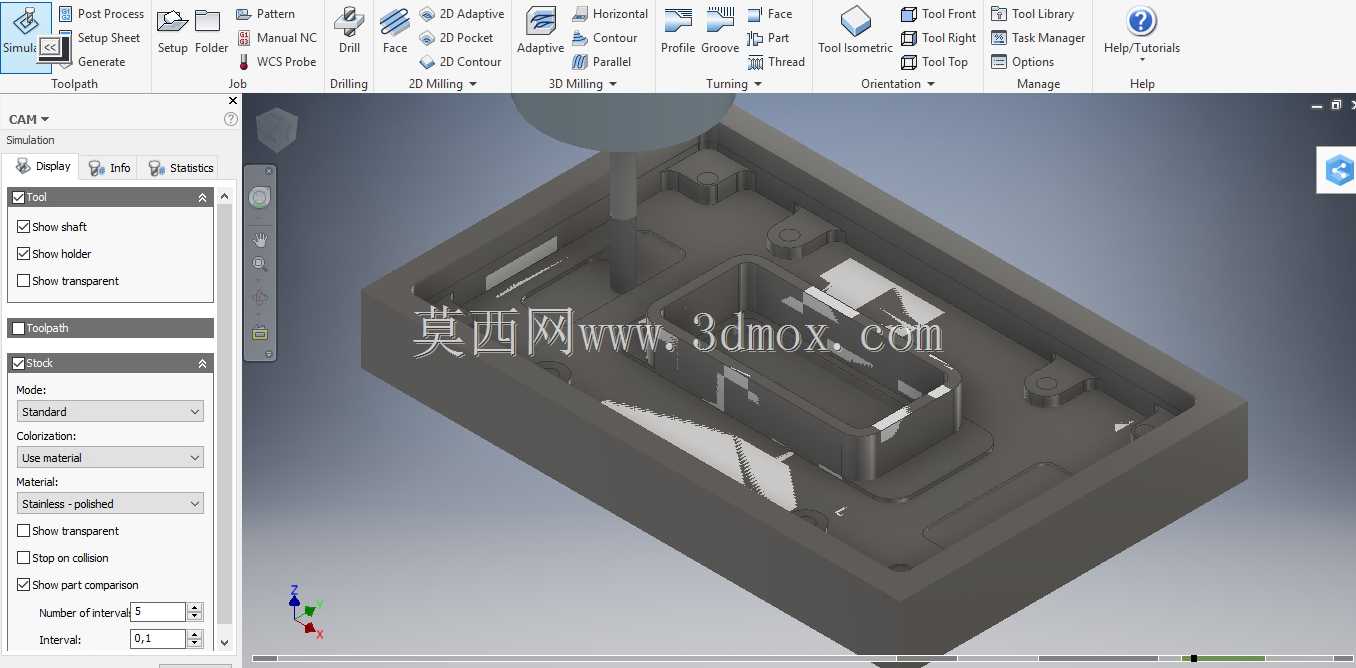

　　一类是对接Inventor HSM输出的CAM后置代码，能够直接读取软件生成的刀路轨迹数据，在仿真环境中同步还原刀具切削过程、工件材料去除效果、主轴转速与进给速度的实时匹配状态，工艺人员可以直观看到每一段G代码对应的刀具运动轨迹，核对圆弧插补、直线插补的路径是否与编程预期一致，检查刀具长度补偿、半径补偿的参数设置是否正确，避免补偿值输入错误导致的加工尺寸超差。另一类链路适配SSCNC的仿真执行环境，能够对接车间常用的西门子系统数控程序，还原系统层面的G代码解析逻辑，包括固定循环指令、子程序调用、宏程序运算等特殊代码的执行效果，覆盖实际加工中常用的钻削、铣削、镗削等加工工序的程序验证需求。从安装边界与空间布局来看，

　　仿真环境中的机床模型完全按照现场常用立式加工中心的实际尺寸搭建，工作台面的T型槽布局、主轴端面到工作台面的最大最小距离、各轴的行程限位参数都与实际设备保持一致，工件装夹区域的空间预留、刀具库的换刀路径空间都做了对应约束，仿真过程中一旦出现运动部件超出行程、刀具与夹具或机床护罩发生碰撞的情况，系统会直接触发报警提示，和实际机床的限位报警逻辑完全匹配。在实际生产应用中，这类仿真工程多用于新产品首件加工前的程序校验，尤其是复杂型腔、多工序合并的加工零件，编程人员完成CAM编程后，可以先在该工程中完成全流程走刀验证，核对每一处加工特征的切削深度、走刀步距是否符合工艺要求，检查精加工余量的预留是否均匀，

　　避免实际加工中出现局部余量过大导致的刀具崩损、加工振纹等问题。同时针对新入职的机床操作人员，这套工程也可以作为操作培训载体，不需要占用实际生产设备就能完成G代码输入、对刀操作、程序调试等基础技能的训练，降低培训阶段的设备占用成本与操作风险。工程搭建过程中还考虑了不同刀具的切削参数匹配逻辑，仿真环境中可以根据实际选用的刀具材质、工件材料属性设置对应的进给倍率、主轴转速倍率，模拟实际加工中根据切削状态调整参数的场景，帮助工艺人员提前优化切削参数组合，在保证加工质量的前提下提升加工效率。针对多工序加工的场景，工程支持多坐标系的设置与切换，能够还原实际加工中多次装夹、多工位加工的坐标偏移过程，验证不同工序间的坐标系衔接是否准确，避免工序衔接时出现坐标错位导致的加工位置偏差。
