斜槽式凸轮安装座结构设计

　　在自动化进给机构、间歇传动工位以及小型工装的动力传递环节中，这类带斜向工作槽的凸轮安装座是承担运动轨迹转换的核心承载零件，区别于盘形凸轮、圆柱凸轮的外置安装形式，该结构将凸轮工作槽与安装基板做一体化设计，省去了额外的凸轮固定座、定位压盖等冗余零件，能在紧凑的安装空间内完成从动件的直线往复与摆动复合运动输出。从实际使用场景来看，这类零件常应用在小型包装设备的送料工位、非标自动化设备的节拍切换机构，以及专用机床的进给换向单元中，工作时从动件的滚轮嵌入斜向槽内，随安装座的固定定位，配合外部动力输入带动从动件沿槽道轨迹运动，不需要额外设计导轨限位就能保证运动轨迹的精度，大幅降低了整套机构的装配调试难度。

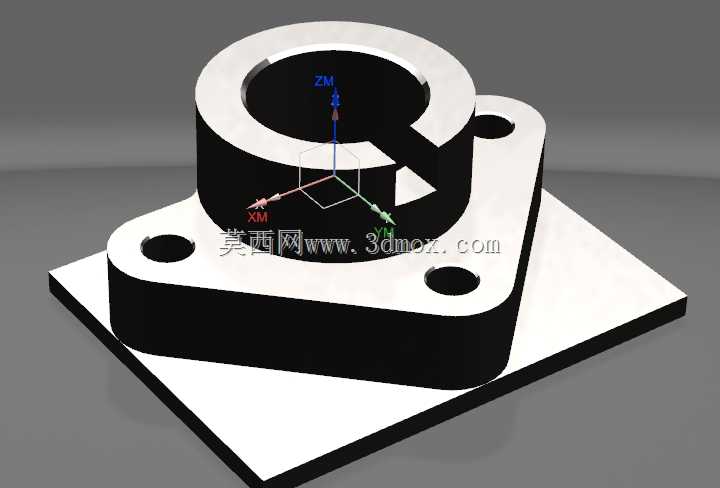

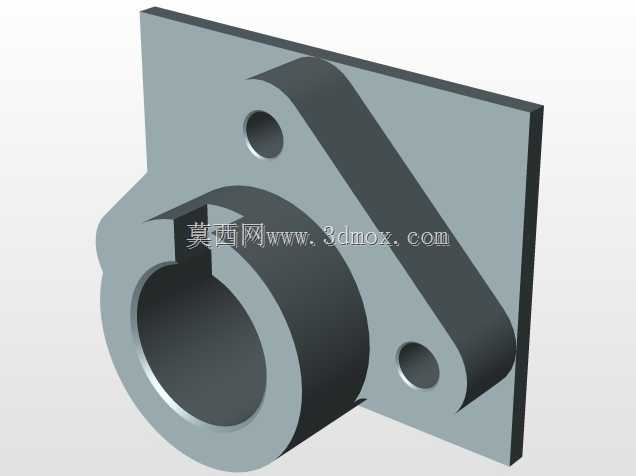

　　设计过程中首先要明确安装边界条件，基板部分采用方形安装面，三个安装孔分别布置在基板的左上、右下以及大轴套的旁侧位置，孔位的中心距公差控制在±0.02mm范围内，能适配常见的40系列铝型材安装面以及小型焊接机架的安装平面，不需要额外做转接板适配。大直径轴套部分从基板正面凸起，轴套内孔为光孔设计，可作为从动件转轴的支撑孔使用，内孔的表面粗糙度控制在Ra1.6，能直接配套铜套或者微型滚动轴承使用，不需要后续二次加工就能满足转动副的配合要求。斜向工作槽的截面为矩形，槽宽尺寸按照配套从动滚轮的直径做0.1mm的间隙配合设计，槽道的两个侧壁做平行度公差约束，槽底与槽壁的垂直度控制在0.01mm，避免滚轮在槽内运动时出现卡滞、偏磨的问题。

　　从结构强度角度考虑，斜槽与基板、轴套的衔接位置都做了R2的圆角过渡，避免应力集中导致的零件断裂，零件整体采用45号钢材质的话，壁厚设计为8mm就能满足常规节拍下100N负载的传动需求，如果应用在高速传动场景，可将材质更换为铝合金6061做硬质阳极氧化处理，在降低整体重量的同时提升槽道的耐磨性能。安装时需要注意，基板的安装面要与动力输入轴的轴线保持垂直，三个安装孔的锁紧扭矩要均匀，避免基板倾斜导致槽道与从动滚轮的配合间隙出现偏差，长期运行过程中可定期在槽道内涂抹少量润滑脂，降低滚轮与槽壁的磨损，延长零件的使用寿命。

　　不同于分体式凸轮组件的装配误差累积问题，一体化结构的凸轮安装座在加工时可通过一次装夹完成轴套内孔、安装孔、斜槽的全部加工工序，能更好保证各形位公差的一致性，批量生产时的成品率更高，也更适合做标准化的机构模块使用。在实际选型适配时，需要先确认从动件的运动行程与斜槽的有效工作长度是否匹配，斜槽的倾斜角度决定了从动件的运动速比，角度越大从动件的直线运动速度越快，对应的传动冲击也会相应提升，设计选型时要结合工位的节拍要求、负载大小综合调整槽道角度，不能盲目追求大角度提升运行速度而忽略结构的稳定性。另外轴套的凸起高度要根据配套轴承的厚度做对应调整，保证轴承装入后不会突出基板背面，避免安装时与机架平面产生干涉，轴套的外圆与基板的衔接位置做了斜向加强筋连接，也就是斜槽的外侧壁部分，在不额外增加零件整体重量的前提下提升了轴套与基板的连接强度，即使在频繁换向的冲击负载下也不会出现轴套断裂的问题。
