轴承凸轮加工仿真与配套CAM代码设计

　　在自动化装配、包装输送以及精密分度设备的传动链路里，这类带轴承配合结构的凸轮零件，是实现间歇回转、往复直线动作转换的核心执行件，和普通盘形凸轮不同，它集成了轴承安装位，能直接和从动件的滚轮配合，减少传动过程中的滑动摩擦，整套机构不用额外设计独立的轴承支座，能压缩传动单元的整体安装空间，在小型自动化工作站的分度工位、送料工位里应用非常普遍。做这个零件的三维设计时，首先要匹配的是从动件的运动规律，先根据工位需要的停歇角度、升程行程反推凸轮轮廓的曲线参数，要保证推程阶段的加速度曲线连续，没有突变拐点，避免设备高速运行时出现刚性冲击，尤其是和轴承接触的工作曲面，表面粗糙度要求控制在Ra1.6以内，不然长期运行会造成轴承滚轮的异常磨损，

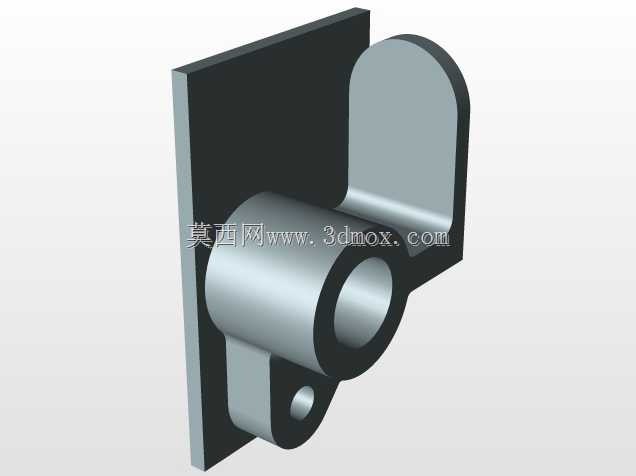

　　直接缩短整套传动机构的维护周期。零件的主体结构分为三段，上端的锥面定位段是用来和机床主轴或者工装夹具配合装夹的，锥度选用标准的7:24锥度，能保证装夹时的同轴度误差控制在0.02mm以内，中间的法兰凸台是轴向定位基准，加工时要保证凸台端面和凸轮轴线的垂直度，不然安装后会出现凸轮偏摆，导致从动件行程出现偏差。中间的凸轮工作曲面是整个零件的核心，轮廓加工的精度直接决定传动动作的准确性，设计时特意在曲面边缘做了0.5mm的倒角，避免装配时刮伤轴承滚轮的密封件，同时也能去除加工后的毛刺，防止运行过程中金属碎屑掉落到传动配合面里。下端的轴承安装轴段采用h6的公差配合，能和标准深沟球轴承的内圈实现过渡配合，安装时不用额外加热就能压装到位，

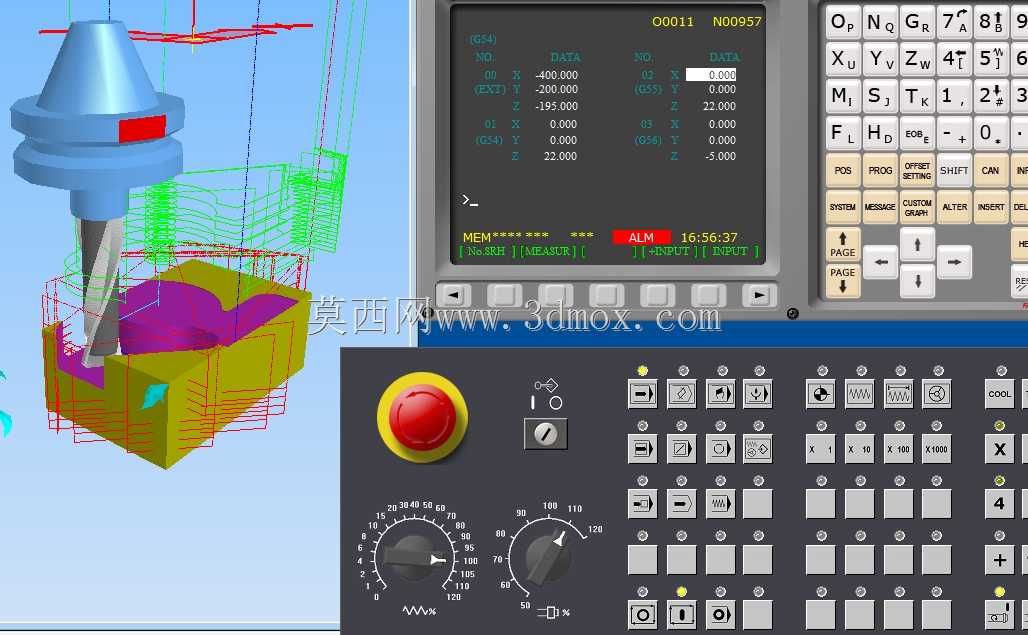

　　轴端设计了卡簧槽，用来安装轴用挡圈限制轴承的轴向窜动，保证轴承和凸轮曲面的相对位置始终保持在设计公差范围内。配套的CAM加工代码是针对立式加工中心编写的，工艺路线安排先粗加工去除大部分余量，留0.3mm的半精加工余量，半精加工后先做一次在线测量，根据工件的实际变形量补偿精加工参数，精加工凸轮曲面时采用球头铣刀沿曲面流线方向走刀，能减少刀接痕，保证曲面的光滑度，加工时的转速和进给参数是根据硬质合金刀具的切削特性匹配的，同时在代码里加入了主轴负载监控的触发指令，加工过程中如果出现负载异常会自动暂停，避免打刀或者零件报废。实际安装时，这个零件的轴向定位尺寸要严格按照设计要求控制，凸轮和从动滚轮的中心距偏差不能超过0.05mm，

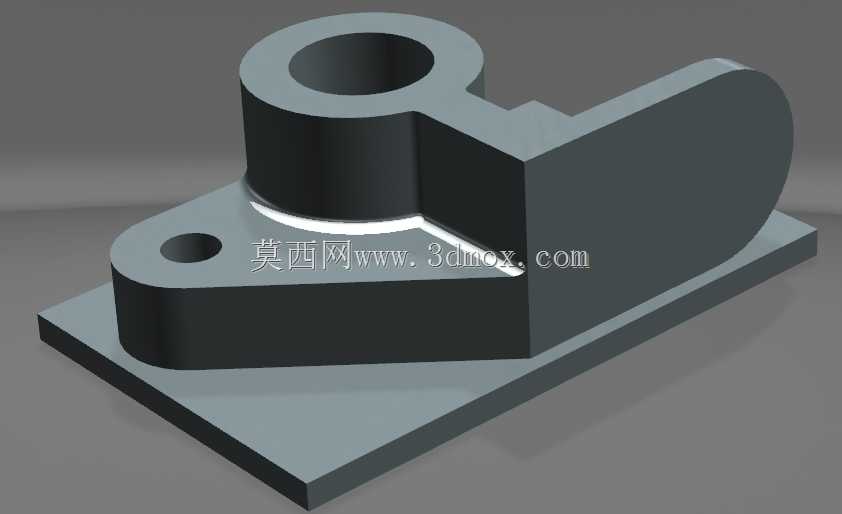

　　不然会出现接触应力过大或者间隙过大的问题，间隙过大会导致传动反向间隙超标，工位定位精度达不到设计要求，接触过紧则会加剧磨损，增加传动阻力，甚至会导致伺服电机过载报警。在日常的设备维护中，这个零件的凸轮曲面要定期涂抹锂基润滑脂，避免干摩擦，每运行3000小时要检查一次曲面的磨损情况，如果出现点蚀或者轮廓磨损量超过0.1mm，就要及时更换，不然会导致工位动作错位，引发设备故障。做三维建模的时候，要特别注意凸轮轮廓曲线和轴承安装轴的同轴度约束，所有的配合基准都要和加工工艺基准保持一致，避免后续生成工程图或者加工代码时出现基准不重合的误差，建模完成后要做运动仿真，模拟从动件的实际运动轨迹，验证行程、停歇角度是否符合设计要求，有没有出现运动干涉的情况，尤其是要检查凸轮转动到最大升程位置时，和周边的机架、送料拨叉有没有位置冲突，提前排除设计隐患。
