罗伯茨近似直线四杆连杆传动结构

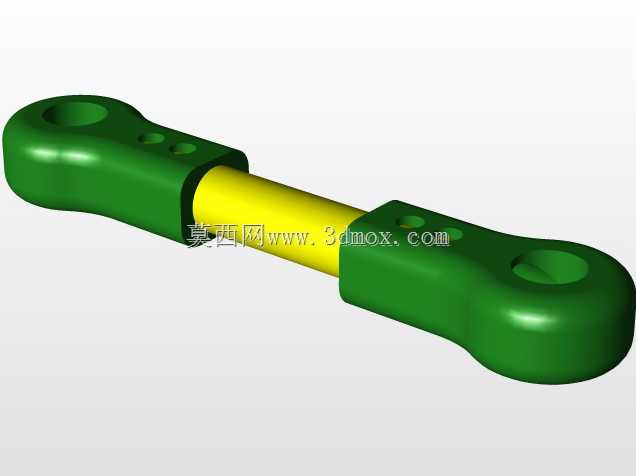

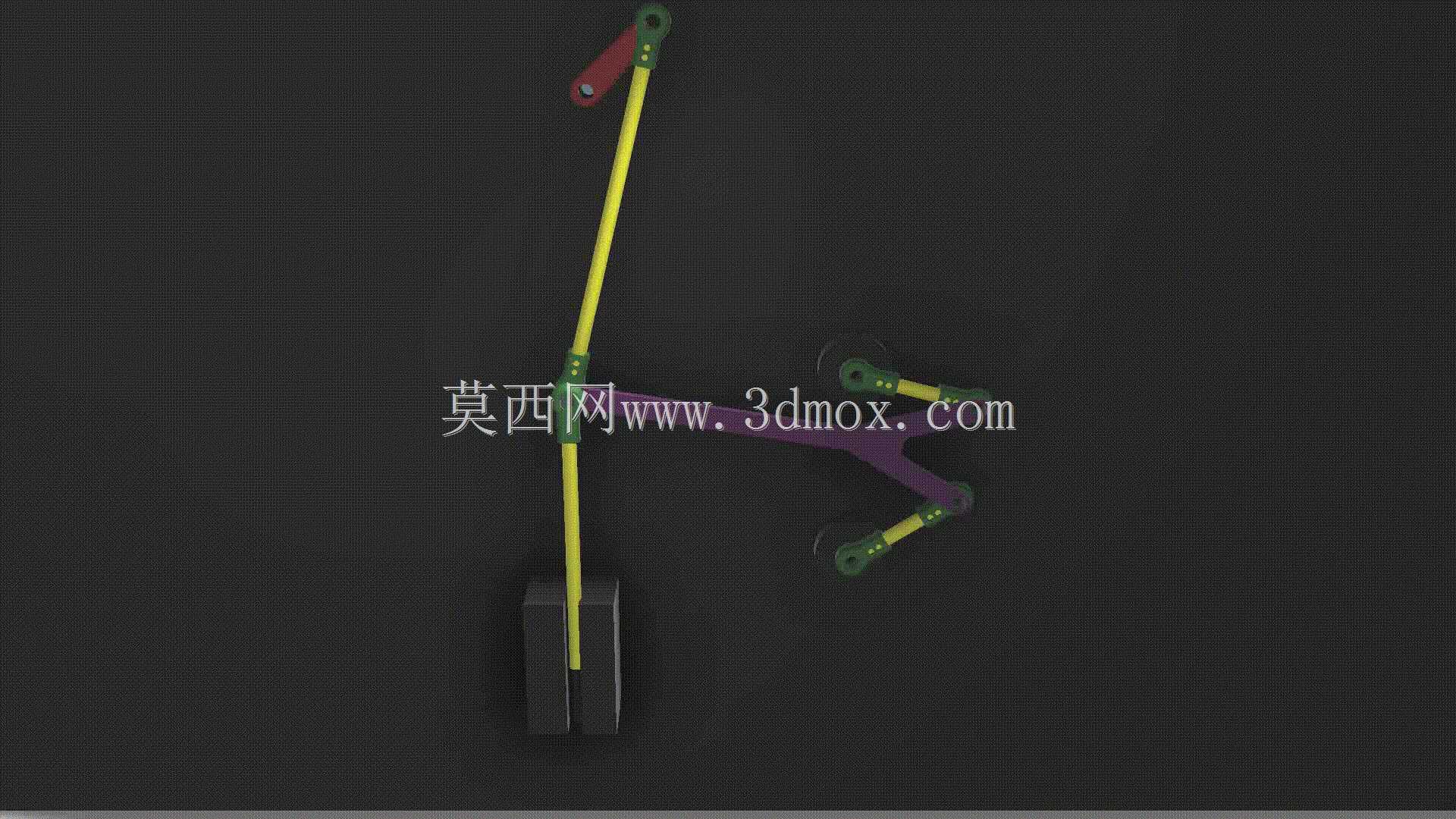

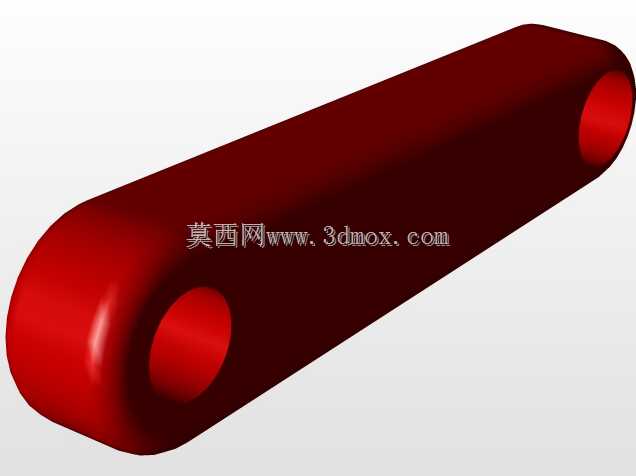

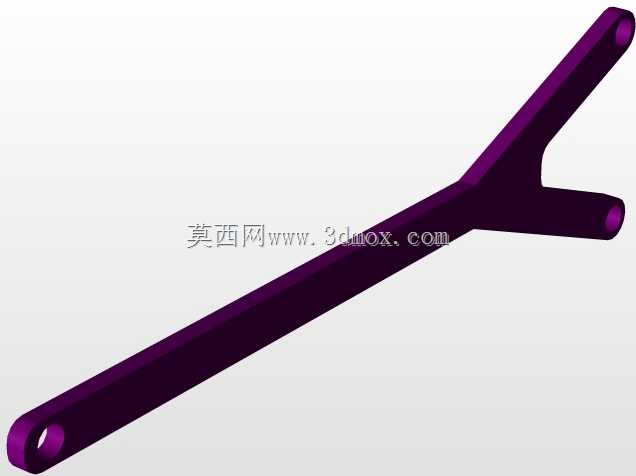

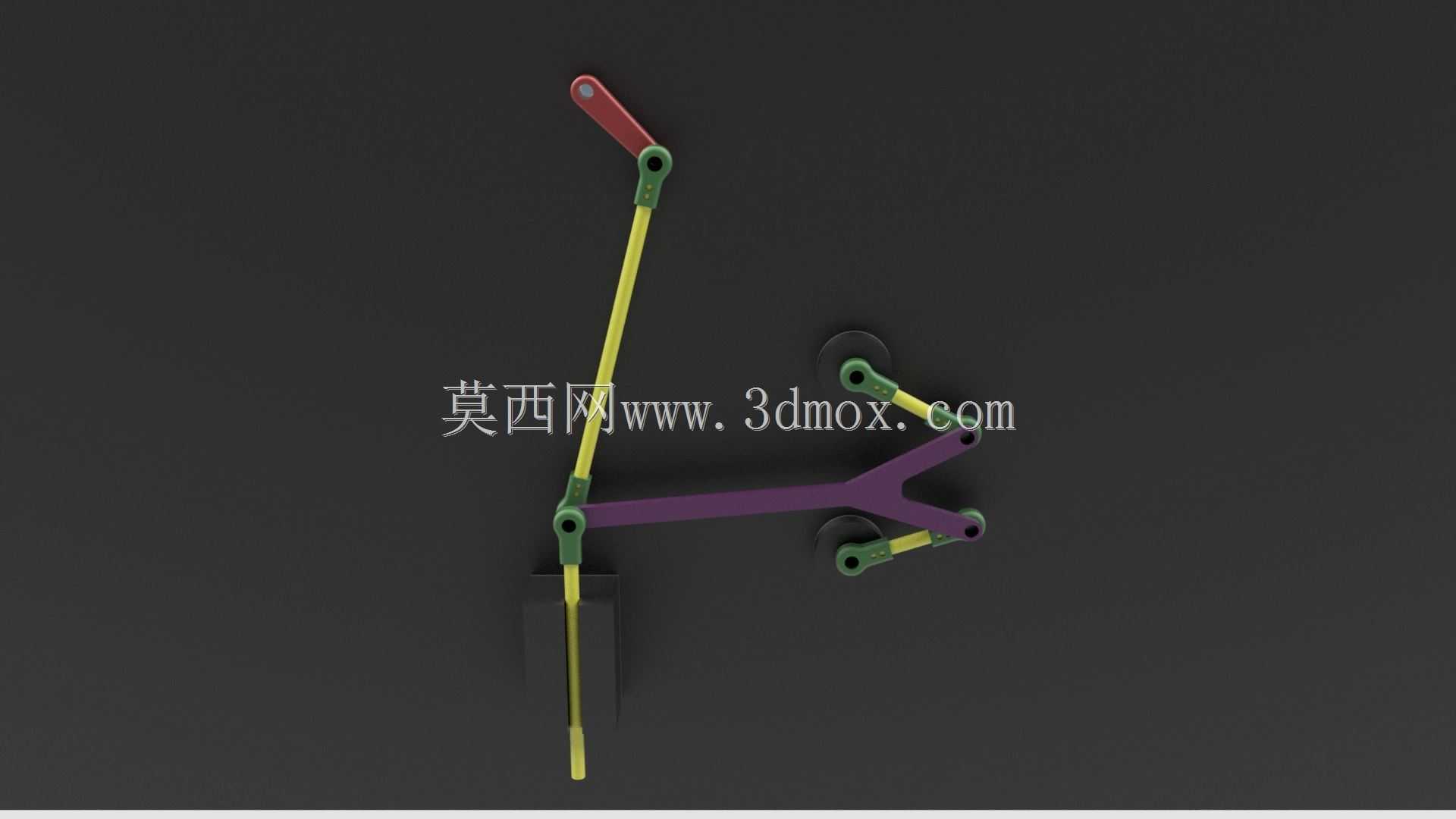

在早期瓦特蒸汽机的直线往复传动需求场景中，除了经典的瓦特平行四边形连杆，罗伯茨四杆直线机构是另一类被广泛应用的近似直线输出连杆构型，这类结构的核心设计逻辑是通过对称布置的等长旋转连架杆，配合中心延伸的连杆结构，让连杆末端的执行点在工作行程内走出近似直线的运动轨迹，解决了早期蒸汽机中活塞往复运动需要直线导向、但高精度导轨加工难度大成本高的工程痛点。从结构组成来看，该机构的接地连杆属于设备固定支架的一部分，两个与机架铰接的旋转连架杆长度完全相等，中心连杆为对称分叉的Y形结构，两个分叉端分别与两根连架杆的活动端铰接，中心连杆的延伸端作为执行输出端，在运动过程中，该输出端的轨迹在有效工作段内的直线度偏差可控制在工程允许范围内，部分教材中也将这类机构称为W形直线机构，因为其连杆运动过程中的形态呈现对称的W状轮廓。

从实际应用场景来看，这类近似直线四杆机构除了早期蒸汽机的活塞传动，还被大量应用在对直线精度要求不高、但需要简化导向结构的轻工机械、纺织机械、农业机具的往复执行端，比如小型打捆机的拨料机构、老式织布机的综框提升机构、简易冲压设备的滑块驱动端，这类场景下不需要像精密机床那样采用高精度直线导轨做导向，通过连杆本身的轨迹约束就能满足工作要求，大幅降低了设备的加工成本与装配难度，同时连杆结构本身为低副连接，运动副面接触压强小，耐冲击磨损，适合低速重载的工作工况。

从设计思路层面分析，罗伯茨四杆机构的尺寸设计核心是确定连架杆长度、中心连杆分叉段长度、机架铰接点间距三者的比例关系，当两个连架杆长度相等，且中心连杆上两个铰接点的间距与机架铰接点间距满足特定比例时，输出端的近似直线段长度最长，轨迹偏差最小。在建模过程中需要注意，所有铰接点的转动副轴线需要保持严格平行，否则会出现运动卡滞、附加侧向力的问题，连杆的延伸段长度可根据实际需要的直线行程做调整，延伸段越长，近似直线的行程越大，但对应的轨迹偏差也会随之提升，需要根据实际工况的精度要求做权衡。

从安装边界来看，该机构的固定铰接点均布置在同一安装基准面上，两个固定铰的中心距为机构安装的核心定位尺寸，安装时需要保证两个固定铰的同轴度误差在允许范围内，输出端的工作行程位于两个固定铰连线的中垂面附近，安装空间需要预留出连架杆摆动的最大角度空间，避免连杆运动过程中与周边固定结构发生干涉。需要明确的是，包括罗伯茨机构在内的所有四杆直线机构输出的都是近似直线，无法实现绝对精确的直线轨迹，如果工况要求完全精确的直线输出，需要采用波塞利耶八杆平面连杆机构或者萨拉斯空间六杆机构，但这类精确直线机构的构件数量更多，结构更复杂，加工装配成本更高，在大部分对直线精度要求不苛刻的工程场景中，罗伯茨四杆机构凭借结构简单、零件数量少、可靠性高的优势，依然具备很高的应用价值。在实际结构优化过程中，可通过调整连杆的截面形状来提升构件刚度，比如将连杆设计为槽型截面或者箱型截面，在不增加过多重量的前提下降低运动过程中的弹性变形，进一步减小输出轨迹的偏差；铰接处可采用带自润滑衬套的转动副，减少日常维护频次，提升机构的连续工作寿命。
