带CAM加工路径的凸轮腔体结构设计

　　在非标自动化装配、小型精密冲压送料以及轻工包装设备的间歇送料工位中，这类带预设加工路径的凸轮腔体结构，是保障工位节拍稳定、传动精度达标的核心承载部件。不同于常规外露式盘形凸轮，该结构将凸轮传动副集成在封闭型腔体内，既可以避免车间环境中的金属切屑、粉尘落入传动啮合面造成异常磨损，也能在腔体内部预留润滑脂存储空间，减少日常运维的注脂频次，适配多班次连续生产的车间工况。从实际落地的设备适配场景来看，这类结构常配套在节拍要求12-18次/分钟的间歇回转工装上，比如小五金件的多工位铆接设备、软包装材料的定长牵引工位，腔体本身作为安装基准，直接通过底部的安装孔锁固在设备的安装台面上，不需要额外搭建支撑托架，能有效压缩设备上部的安装空间。

　　设计阶段首先要匹配的是工位的负载边界，腔体侧壁的厚度经过受力校核，在承受从动件往复冲击载荷的情况下，侧壁形变量控制在0.02mm以内，避免因腔体变形导致凸轮与从动件的啮合间隙出现波动，影响送料定位精度。腔体内部的凸轮安装柱采用同轴度0.01mm的设计公差，柱体中心预留的通孔用于穿设凸轮轴，轴孔配合选用H7/k6的过渡配合，既保障装配时的同轴度要求，也能避免长期运行后轴与孔出现相对窜动。腔体内壁的轮廓曲线并非规则圆弧，而是根据从动件的运动轨迹做了让位设计，在从动件抬升行程对应的内壁位置预留了足够的避让间隙，防止从动件摆臂在运动过程中与腔体内壁发生剐蹭，同时在腔体的边角位置设置了集屑槽，长期运行产生的微量磨损磨粒会随着润滑脂的流动汇集到槽内，避免磨粒进入凸轮啮合面造成表面拉毛。

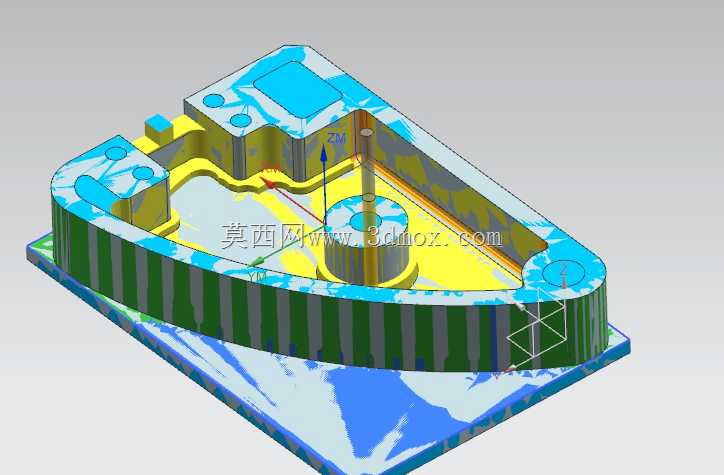

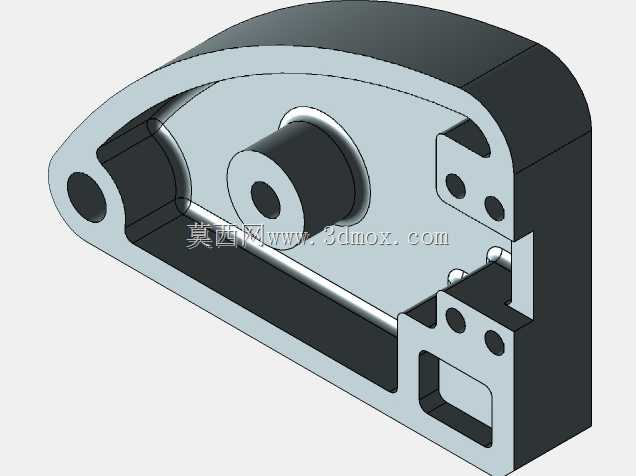

　　从外形安装边界来看，该结构整体为类三角形封闭腔体，三个边角位置分别设置了沉头安装孔，孔位的中心距公差控制在±0.02mm，能直接适配现有常规工装台的T型槽安装间距，不需要额外加工转接板。腔体上部的凸台结构用于安装端盖，端盖与腔体的结合面预留了密封槽，可安装O型密封圈实现IP54级的防护，适配有少量切削液飞溅的机加工上下料工位。腔体内部预设的CAM加工路径，覆盖了凸轮安装柱端面、腔体内侧壁、底部安装面等所有需要精加工的区域，加工时可直接按照路径完成粗精加工的工序衔接，粗加工采用大进给量去除腔体内部的多余余量，侧壁预留0.3mm的精加工余量，精加工时采用小切深高进给的参数，保障内壁表面粗糙度达到Ra1.6，满足凸轮副高速运行的摩擦要求。

　　在功能特性上，该结构集成了凸轮安装、从动件导向、润滑存储、安装基准四大功能，不需要额外搭配其他支撑附件即可独立完成传动单元的装配。腔体侧壁上预留的注油孔位置正对凸轮与从动件的啮合区，注油时不需要拆开上端盖，直接通过油枪即可完成润滑脂补充，运维操作十分便捷。针对高速运行时可能出现的共振问题，腔体底部的安装面做了网格状的加强筋设计，既提升了整体结构刚性，也不会过多增加零件的整体重量，安装后整体重心偏低，设备运行时的振动量能控制在0.1mm/s以内，不会对周边的检测传感器造成信号干扰。另外，腔体边角处的圆弧过渡设计，避免了热处理过程中出现应力集中导致的开裂问题，零件加工完成后经过时效处理，可有效消除加工内应力，长期运行不会出现尺寸形变，保障传动精度的长期稳定性。
