菱形直线连杆运动机构结构设计

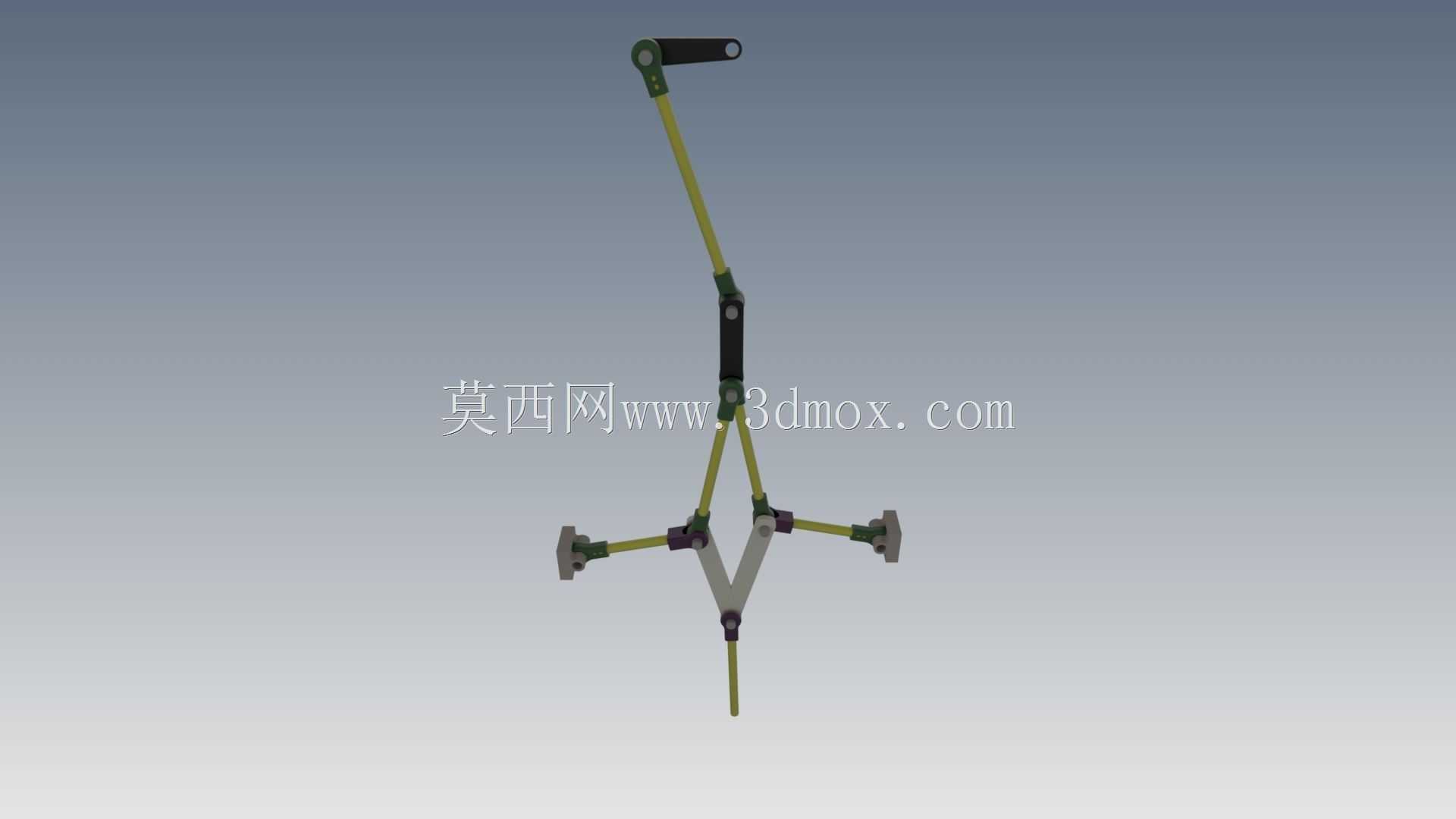

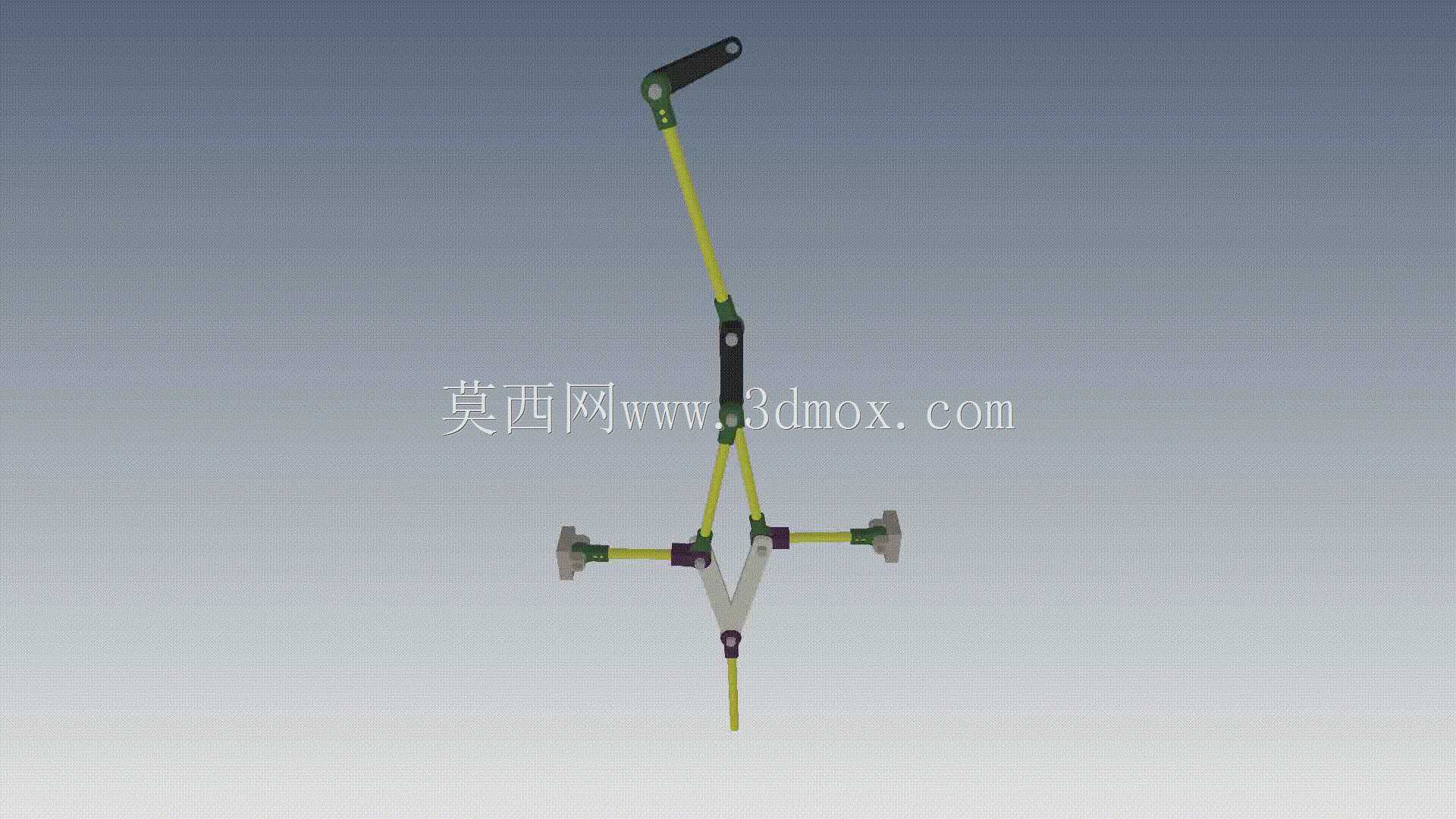

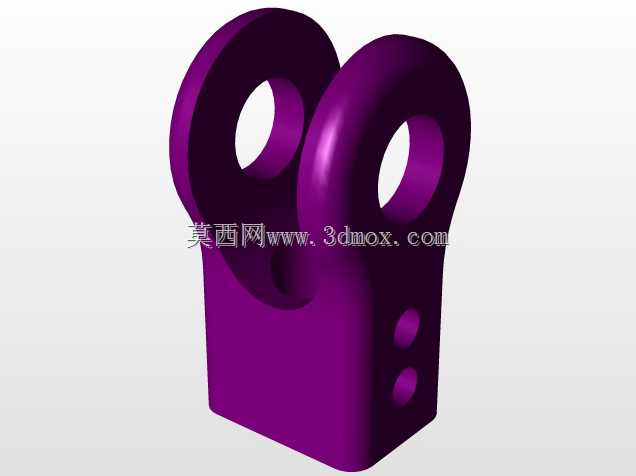

在自动化产线的定点移栽、精密检测设备的探针进给、轻工包装设备的直线推料工位中，纯转动副实现精确直线输出的机构一直是结构工程师选型时的重点方向，这类机构无需配套高精度直线导轨，仅靠杆系的铰接约束就能实现稳定的直线轨迹输出，能大幅降低设备的加工装配成本，同时规避导轨在多尘、腐蚀工况下的卡滞磨损问题，这款菱形直线连杆机构正是针对这类场景设计的纯杆系直线运动结构。整套机构的杆系布局围绕菱形铰接框架搭建，四根等长连杆首尾通过旋转关节铰接构成核心菱形约束框架，框架下端的两个铰接点分别延伸出两根等长的支撑连杆，两根支撑连杆的末端共同铰接在固定基座的中心铰接点上，框架上端的铰接点连接输出端的操作杆，操作杆中段额外设置一个滑块铰接结构，滑块沿固定竖直导路做直线滑动，这个滑块约束是整套机构自由度控制的核心。如果去掉这个滑块约束，整个菱形杆系加上支撑连杆一共拥有两个自由度，输出端的运动轨迹会是不确定的曲线，加入滑块的单自由度约束后，整套机构的自由度被限制为1，此时驱动操作杆上端的手柄转动，菱形框架上端铰接点就会沿严格的竖直直线做上下往复运动，不会出现横向的偏移量，这种轨迹特性和Peaucellier-Lipkin直线机构的运动原理同源，都是通过对称杆长的几何约束抵消转动带来的横向位移，实现无导轨的精确直线输出。从结构细节来看，整套机构一共包含七根条形刚性连杆和一个滑块铰接组件，所有杆间的连接都采用旋转关节，其中三个关节为多杆共铰的双关节结构，也就是同一个铰接销轴同时连接三根连杆，这类关节在建模时需要特别注意销轴的长度设计和连杆的轴向排布，避免不同连杆转动时发生轴向干涉，每根连杆的铰接端都设计了同轴的轴孔，孔位公差按照H7级间隙配合选取，保证铰接转动顺畅无卡滞，同时不会因为间隙过大导致输出端的直线轨迹出现超差偏移。安装边界方面，整套机构的固定端为基座上的三个安装点，分别是底部中心铰接座、滑块导路的上下固定端，三个安装点的相对位置需要严格按照杆长比例定位，底部中心铰接座到滑块导路的水平距离为零，也就是导路沿竖直方向穿过底部铰接座的中心轴线，这种对称布局是保证直线轨迹精度的核心，一旦安装时出现水平偏移，输出端的轨迹就会出现S形偏差，无法满足精密工位的使用需求。杆长参数的匹配上，四根菱形连杆的长度完全一致，两根下支撑连杆的长度也完全相等，且支撑连杆的长度与菱形连杆的长度存在固定几何比例，这个比例直接决定了输出端的直线行程长度，在实际选型应用时，可以根据工位需要的直线行程按比例缩放所有杆长，不需要改变整体的铰接拓扑结构，就能适配不同的行程需求。在实际工况应用中，这类机构特别适合用在不方便安装直线导轨的洁净环境或者多粉尘工况，比如食品包装线的物料推送工位，没有导轨的缝隙就不会积存物料碎屑，减少清洁维护的频次；又比如教学演示设备中，这类机构可以直观展示几何约束下的轨迹生成原理，帮助学习者理解连杆机构的自由度计算和运动合成逻辑。建模过程中，所有连杆都采用等截面的杆状结构，在保证刚性的前提下尽可能降低运动惯量，铰接位置都做了局部加厚处理，避免频繁转动导致的孔位磨损，滑块部分采用简单的柱面配合结构，不需要额外加装直线轴承，因为滑块仅起到约束横向自由度的作用，承受的侧向载荷极小，普通的间隙配合就能满足长时间运行的需求。整套机构的运动过程无冲击，所有转动副的受力都沿杆的轴向传递，杆身只受拉压载荷，没有额外的弯曲力矩，因此杆的截面可以做的比较小巧，整体结构紧凑，安装时占用的空间远小于同行程的导轨气缸模组，在小型自动化设备的内部布局中能节省大量安装空间。需要注意的是，这类机构的输出端直线运动的速度特性并非匀速，在行程两端的速度会逐渐降低，中点位置速度最高，这种速度特性刚好适配很多需要慢进快退或者两端缓冲的工位，比如工件压装工位，不需要额外设置缓冲结构就能靠机构本身的运动特性实现平缓压接，避免刚性冲击损坏工件。
